Проходная клеммная колодка WDU 4 1020100000 Weidmuller

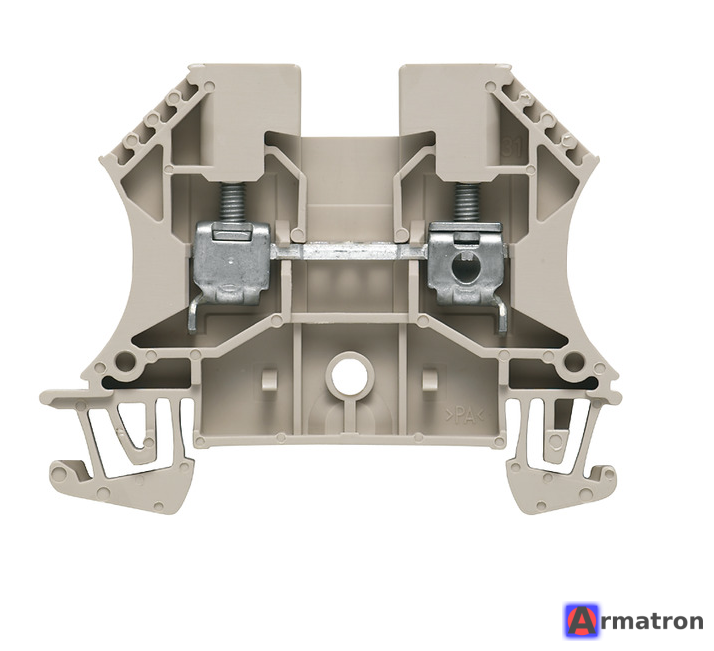

Клеммная колодка Weidmüller WDU 4 (артикул 1020100000) — это одна из самых популярных и надежных проходных клемм с винтовым зажимом в мире. Она относится к W-серии и предназначена для установки на DIN-рейку.

Ниже приведен подробный обзор технических характеристик и особенностей этой модели.

О
сновные технические характеристики (согласно IEC 60947-7-1):

• Тип соединения: Винтовое соединение (технология стального зажима для высокой силы контактного нажатия).
• Номинальное сечение проводника: 4 мм².
• Номинальный ток: 32 А (при сечении 4 мм²).
• Номинальное напряжение: 800 В.
• Диапазон зажимаемых проводников:
  • Одножильный (жесткий): 0,5 – 6 мм².
  • Многожильный (гибкий): 0,5 – 6 мм².
  • Многожильный с наконечником (DIN 46228/1): 0,5 – 4 мм².
• Длина снятия изоляции: 10 мм.
• Зажимной винт: M3.
• Момент затяжки: 0,5 – 1,0 Нм.

Габаритные размеры и материал:

• Ширина (толщина): 6,1 мм (это важный параметр для расчета места на DIN-рейке).
• Высота: 46,5 мм.
• Глубина (с учетом DIN-рейки TS 35): 47 мм.
• Материал корпуса: Wemid (фирменный термопласт Weidmüller).
  • Класс горючести: V-0 по стандарту UL 94 (самозатухающий, не поддерживает горение).
  • Рабочая температура: от -60 °C до +130 °C.
• Цвет: Темно-бежевый (стандарт для W-серии).

Преимущества серии WDU 4:

1. Надежность: Вибростойкое соединение, не требующее частого подтягивания винтов.
2. Универсальность: Подходит для эксплуатации в жестких условиях (энергетика, нефтехимия, машиностроение).
3. Двойной канал для перемычек: Позволяет легко объединять группы клемм с помощью вставных или винтовых перемычек.
4. Безопасность: Клемма защищена от прикосновения пальцем (IP20).

Необходимые сопутствующие товары (аксессуары):

Для полноценного монтажа вам могут понадобиться:

• Торцевая пластина (End plate): WAP 2.5-10 (артикул 1050000000) — закрывает открытую сторону последней клеммы в ряду.
• Перемычки (Cross-connectors): Серия WQV 4 (например, на 2 контакта — 1051960000).
• Маркировка: DEK 6 или WS 12/6 — для обозначения номеров цепей.
• Концевой стопор (End bracket): WEW 35/2 (артикул 1061200000) — для фиксации блока клемм на рейке.

Применение:

Используется в распределительных щитах, шкафах автоматики (ШУ, ШКА) и управления для надежного соединения силовых и сигнальных цепей.

Резюме: WDU 4 — это «золотой стандарт» промышленных клемм. Если вам нужно качество, проверенное десятилетиями, и соответствие международным стандартам (включая взрывозащиту ATEX), то это отличный выбор.
