Проходная клемма ZDU 2.5-2 1772060000 Weidmuller

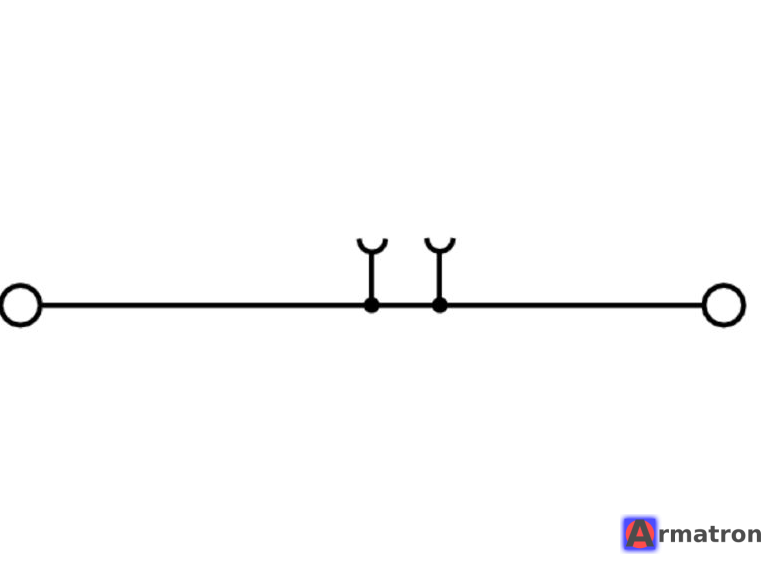

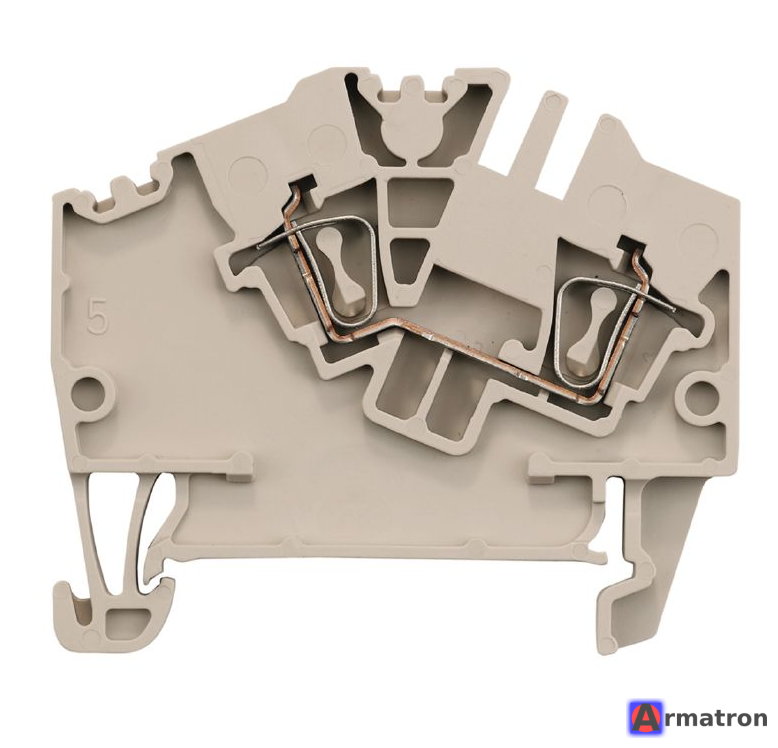

Weidmüller ZDU 2.5-2 (Артикул: 1772060000) — это проходная клемма из серии Z-Series с технологией пружинного соединения (Tension Clamp).

Ниже приведены подробные характеристики и описание этого продукта.

Основные характеристики

• Тип изделия: Проходная клемма (Feed-through terminal block).
• Серия: Z-Series (пружинный зажим).
• Артикул (Order No.): 1772060000.
• Тип монтажа: На DIN-рейку TS 35.
• Материал изоляции: Wemid (термостойкий пластик, класс горючести V-0 по UL 94).
• Цвет: Темно-бежевый.
• Количество уровней: 1.
• Количество точек подключения: 2.

Электрические параметры (согласно IEC 60947-7-1)

• Номинальное сечение провода: 2.5 мм22.5 мм2.
• Номинальное напряжение: 800 В800 В.
• Номинальный ток: 24 А24 А.
• Максимальный ток (с проводом 4 мм24 мм2): 31 А31 А.
• Импульсное напряжение: 8 кВ8 кВ.

Характеристики подключения (сечение проводов)

• Технология: Пружинное соединение (для монтажа требуется плоская отвертка, чтобы отжать пружину, либо просто вставить жесткий провод/провод с наконечником).
• Одножильный провод (жесткий): от 0.50.5 до 4 мм24 мм2.
• Гибкий провод (многожильный): от 0.50.5 до 4 мм24 мм2.
• Гибкий провод с кабельным наконечником: от 0.50.5 до 2.5 мм22.5 мм2.
• Длина зачистки изоляции: 10 мм10 мм.
• Размер лезвия отвертки: 0.6×3.5 мм0.6×3.5 мм.

Размеры

• Ширина: 5.1 мм5.1 мм.
• Высота: 62 мм62 мм.
• Глубина: 43 мм43 мм (с установкой на рейку TS 35).

Преимущества технологии Z-Series (Пружина)

1. Вибростойкость: Пружина постоянно давит на проводник, исключая ослабление контакта из-за вибраций (в отличие от винтовых клемм).
2. Необслуживаемость: Не требуют периодической протяжки винтов.
3. Скорость монтажа: Подключение происходит быстрее, чем у винтовых аналогов.
4. Компактность: Ширина всего 5.1 мм позволяет экономить место в щите.

Необходимые аксессуары (заказываются отдельно)

При проектировании сборки на этих клеммах важно не забыть про:

1. Торцевая пластина (End Plate): Клеммы Z-серии открыты с одной стороны. Для последней клеммы в ряду обязательно нужна крышка.
   • Артикул для ZDU 2.5-2: ZAP/TW ZDU/ZPE 2.5-2/2AN (Артикул: 1776000000 или аналог).
2. Перемычки (Cross-connectors): Серия ZQV 2.5 (для объединения потенциалов между соседними клеммами).
3. Маркировка: Dekafix (DEK 5/5) или MultiFit.
4. Стопоры на рейку: Для фиксации клеммного ряда (например, WEW 35/2).

Где применяется

Используется в шкафах автоматики, распределительных щитах, промышленном оборудовании, где важна надежность контакта при вибрациях и быстрота монтажа.
