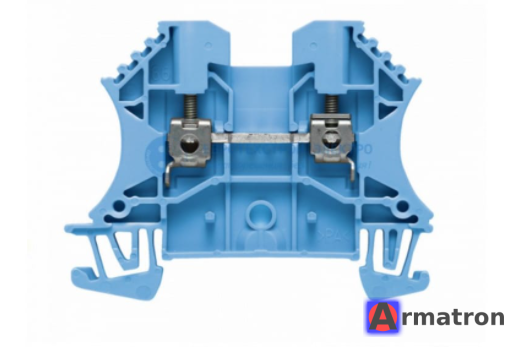

Вы указали Проходную клемму WDU 2.5 BL производства Weidmüller.
Обратите внимание: указанный вами артикул 7820000290 скорее всего является внутренним кодом конкретного поставщика или дистрибьютора (например, в базе "Русский Свет" или ETM).
Официальный глобальный артикул производителя для этой клеммы: 1020080000.
Ниже приведены основные технические характеристики и описание этого изделия:
Основные характеристики (WDU 2.5 BL)
- Тип изделия: Проходная клемма (одноярусная).
- Серия: W-Series (с винтовым соединением).
- Цвет: Синий (BL = Blue). Обычно используется для обозначения нейтрали (N) или в искробезопасных цепях Ex i.
- Способ монтажа: На DIN-рейку (TS 35).
Технические параметры
- Расчетное сечение провода: 2.5 мм².
- Диапазон зажима (мин/макс): 0.05 мм² ... 4 мм².
- Тип соединения: Винтовое (бюгельный зажим).
- Номинальное напряжение: 800 В (по стандарту IEC).
- Номинальный ток: 24 А (для сечения 2.5 мм²), максимальный ток 32 А (при использовании провода 4 мм²).
- Ширина: 5.1 мм.
- Высота: 60 мм.
- Глубина: 46.5 мм.
- Материал изоляции: Wemid (рабочая температура до 120 °C).
Необходимые аксессуары (заказываются отдельно)
Для полноценного монтажа вам могут понадобиться:
- Торцевая пластина (Крышка): WAP 2.5-10 BL (арт. 1050080000) — необходима для закрытия открытой части последней клеммы в ряду.
- Маркировка: Шильдики DEK 5/5 (для нумерации клемм).
- Перемычки: Серия WQV 2.5 (для объединения нескольких клемм).
- Торцевые фиксаторы: WEW 35/2 (чтобы клеммы не разъезжались по рейке).
Если вам нужны технические чертежи (CAD) или сертификаты соответствия, их лучше искать по официальному артикулу 1020080000 на сайте Weidmüller.
- Производитель Weidmuller
