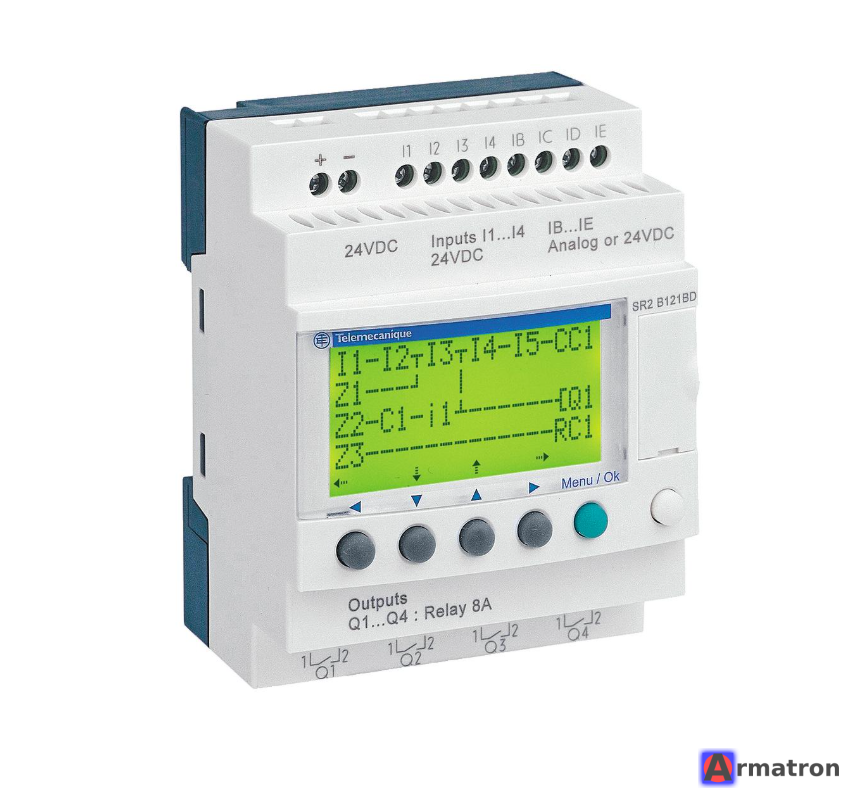

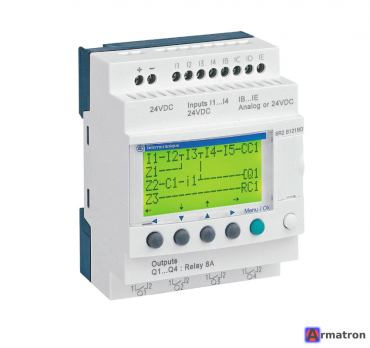

Программируемое реле Zelio SR2B121BD 054754 Schneider Electric

Zelio Logic SR2B121BD — это компактное программируемое реле от компании Schneider Electric. Оно предназначено для автоматизации небольших систем управления, где использование полноценного ПЛК (программируемого логического контроллера) избыточно, а обычных реле и таймеров уже недостаточно.

Ниже приведен подробный обзор технических характеристик и возможностей этой модели.

Основные технические характеристики

• Серия: Zelio Logic (Compact).
• Артикул: SR2B121BD.
• Напряжение питания: 24 В постоянного тока (DC).
• Общее количество входов/выходов: 12 шт.
  • Дискретные входы: 8 шт. (напряжение 24 В постоянного тока).
  • Аналоговые входы: 4 из 8 дискретных входов могут быть использованы как аналоговые (0–10 В).
  • Выходы: 4 шт. (релейные, замыкающие контакты).
• Дисплей: Есть (встроенный ЖК-дисплей с подсветкой).
• Часы реального времени (RTC): Есть (позволяют настраивать работу по расписанию: день/неделя/год).

Особенности входов и выходов

1. Входы (8 шт.):
   • Тип: Резистивные.
   • Аналоговый режим: Входы с именами I1...I4 (или аналогичные в зависимости от прошивки) могут принимать сигнал 0-10В с разрешением 8 бит.
2. Выходы (4 шт.):
   • Тип: Реле (NO - нормально открытые).
   • Коммутационная способность: Обычно до 8 А на канал (для резистивной нагрузки). При индуктивной нагрузке ток должен быть ниже.
   • Напряжение коммутации: до 250 В переменного тока (AC) или до 30 В постоянного тока (DC).

Программирование

Для этого реле доступны два способа программирования:

1. С лицевой панели: С помощью кнопок и дисплея (удобно для внесения небольших изменений или работы с простыми схемами на языке Ladder).
2. Через программное обеспечение Zelio Soft 2: Это бесплатное программное обеспечение от Schneider Electric.
   • Языки программирования: LADDER (релейно-контактные схемы) или FBD (функциональные блоки).
   • Для подключения к компьютеру требуется специальный кабель (USB или COM) или Bluetooth-адаптер.

Преимущества модели SR2B121BD

• Компактность: Занимает мало места на DIN-рейке.
• Наличие аналоговых входов: Позволяет подключать датчики температуры, давления или уровня без дополнительных модулей расширения.
• Энергонезависимая память: Программа сохраняется при отключении питания.
• Встроенные часы: Идеально подходит для задач освещения, полива или управления вентиляцией по времени.

Типовое применение

• Управление освещением: Фасадная подсветка, витрины, лестничные пролеты.
• Системы ОВК (HVAC): Управление насосами, небольшими вентиляционными установками, тепловыми завесами.
• Малая автоматизация: Управление воротами, шлагбаумами, компрессорами, подъемниками.
• Сельское хозяйство: Автоматический полив, управление кормушками, поддержание микроклимата.

Что стоит докупить (при необходимости):

• Кабель для программирования (если планируете писать сложную логику на ПК).
• Картридж памяти (для копирования программ на несколько устройств).
• Блок питания 24 В постоянного тока (например, серии Schneider Modicon ABL).

Резюме: Это надежное, проверенное временем устройство «все в одном» для решения простых задач автоматизации, которое отличается простотой в освоении и эксплуатации.
