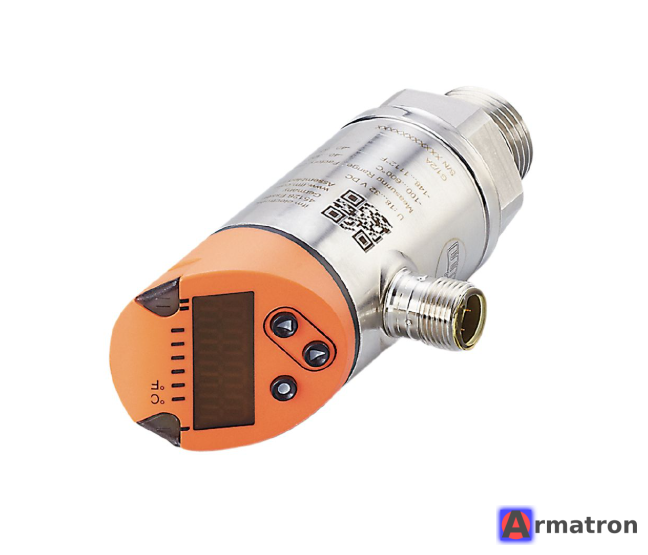

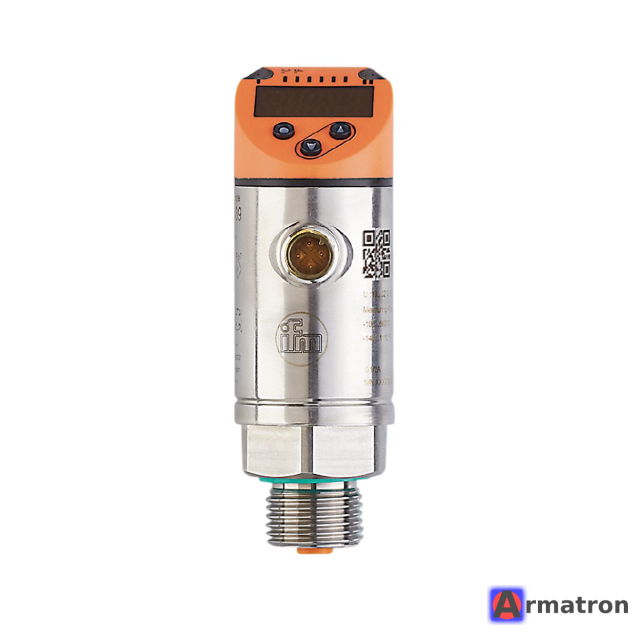

Преобразователь сигнала TR7439 IFM Electronic

IFM Electronic TR7439 — это вторичный преобразователь (блок обработки сигналов) для температурных датчиков.

Это устройство предназначено для подключения к внешним резистивным датчикам температуры (Pt100 или Pt1000), отображения текущей температуры на дисплее и передачи сигналов в систему управления (через дискретные выходы, аналоговый выход или IO-Link).

Ниже приведены основные характеристики и описание устройства:

Основные функции

1. Измерение: Считывает сопротивление подключенного датчика (Pt100/Pt1000).

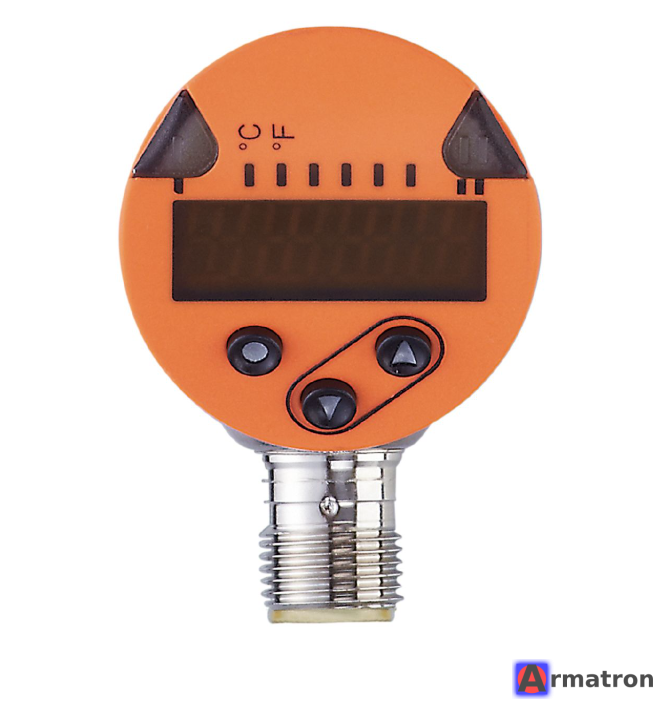

2. Отображение: Имеет встроенный 4-значный буквенно-цифровой дисплей (красный/зеленый) для локального контроля температуры.
3. Управление/Сигнализация: Преобразует измеренное значение в электрические сигналы (переключение или аналоговый сигнал).

Технические характеристики

• Диапазон измерения: -100...600 °C (зависит от подключенного внешнего датчика).
• Вход: Для подключения датчиков Pt100 или Pt1000.
• Выходы (конфигурируемые):
  • Количество: 2 выхода.
  • OUT1: Коммутационный выход (PNP/NPN) или IO-Link.
  • OUT2: Коммутационный выход (PNP/NPN) или Аналоговый выход (4...20 мА / 0...10 В).
• Напряжение питания: 18...30 В DC.
• Интерфейс связи: IO-Link 1.1 (позволяет удаленно настраивать параметры и считывать данные).
• Соединение: Разъем M12.

Конструкция и условия эксплуатации

• Корпус: Компактный, прочный, материал (нержавеющая сталь, пластики PBT/PC).
• Степень защиты: Высокая — IP 67 (подходит для влажных промышленных сред).
• Настройка: Осуществляется с помощью кнопок на корпусе или через интерфейс IO-Link. Дисплей можно поворачивать программно на 180° для удобства чтения при монтаже вверх ногами.

Схема подключения (Типичная)

Устройство имеет 4-контактный разъем M12:

1. Pin 1 (Brown): L+ (Питание +24В).
2. Pin 2 (White): OUT2 (Аналоговый или дискретный выход).
3. Pin 3 (Blue): L- (Питание 0В / GND).
4. Pin 4 (Black): OUT1 / IO-Link (Дискретный выход или дата-кабель).

Применение

TR7439 используется в машиностроении, гидравлике, системах охлаждения и смазки, где требуется:

• Визуальный контроль температуры на месте (на баке или трубе).
• Выдача сигнала тревоги при перегреве (дискретный выход).
• Непрерывная передача данных о температуре в ПЛК (аналоговый выход или IO-Link).

Важное примечание

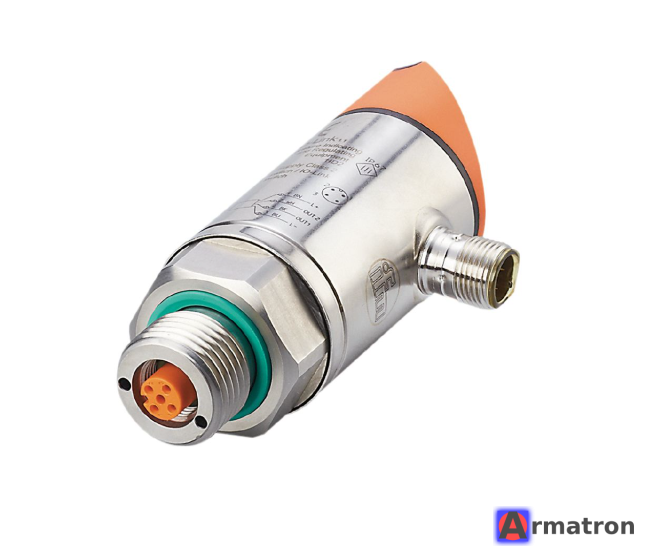

TR7439 не является датчиком (зондом) сам по себе. Это «голова» (электроника). К нему необходимо подключить измерительный элемент (зонд), например, серий TT, TM или TS от IFM Electronic (или совместимые Pt100/Pt1000 сторонних производителей) через соответствующий разъем M12.
