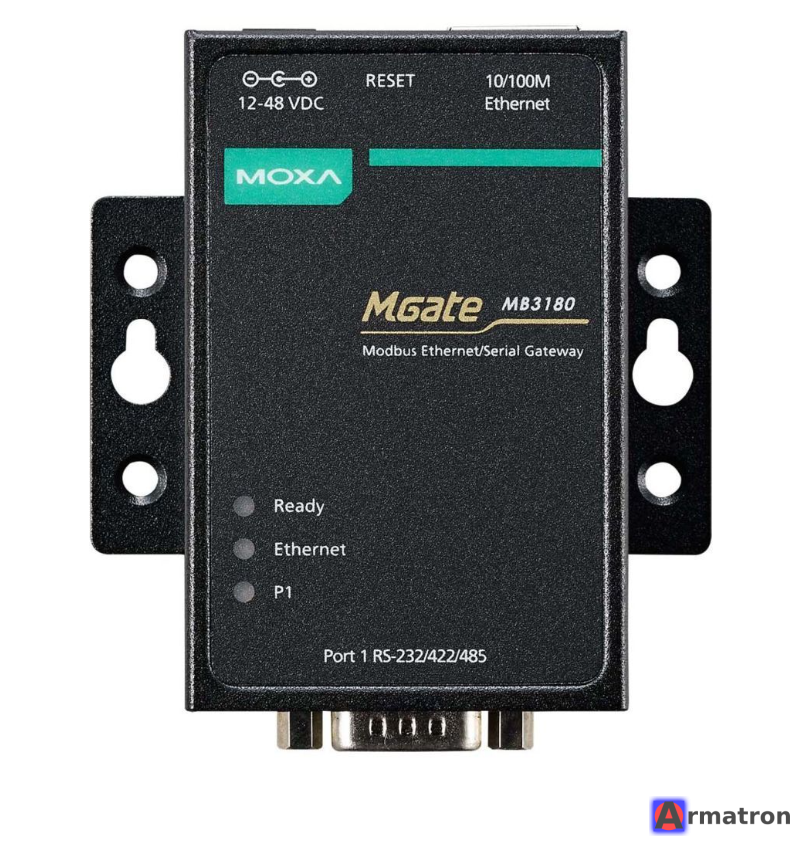

Преобразователь протоколов MGate MB3180 MOXA

MOXA MGate MB3180 — это компактный и бюджетный промышленный преобразователь (шлюз) протоколов, предназначенный для интеграции устройств, работающих по протоколу Modbus RTU/ASCII (через последовательный интерфейс), в сети Modbus TCP (через Ethernet).

Это «младшая» модель в линейке MB3000, которая идеально подходит для простых задач автоматизации, где требуется подключить одно или несколько серийных устройств к одной сети Ethernet.

Основные характеристики

• Порты:
  • 1 порт Ethernet (10/100 Мбит/с, разъем RJ45).
  • 1 последовательный порт (интерфейсы RS-232/422/485 программно выбираемые, разъем DB9 «папа»).
• Поддерживаемые протоколы:
  • Modbus TCP (Client/Server).
  • Modbus RTU/ASCII (Master/Slave).
• Производительность:
  • Поддержка до 16 одновременных TCP-клиентов (мастеров).
  • Поддержка до 31 ведомого (Slave) устройства на последовательном порту.
• Питание: 12–48 В постоянного тока (через разъем питания).
• Корпус: Компактный металлический корпус (защита IP30).

Ключевые особенности и преимущества

1. Простая настройка: Устройство настраивается через удобный веб-интерфейс или специальную утилиту MGate Manager для Windows. Настройка занимает всего несколько минут.
2. Режим шлюза: Он работает как «прозрачный» мост. Пакеты Modbus TCP преобразуются в Modbus RTU и наоборот, обеспечивая связь между современными ПЛК/SCADA-системами и старыми датчиками или контроллерами.
3. Компактность: Малые габариты позволяют устанавливать его в ограниченном пространстве внутри шкафов автоматизации.
4. Автоматическое обнаружение (Auto-Device Routing): Позволяет легко управлять маршрутизацией запросов, если в сети много устройств.

Типовые сценарии использования

• Подключение ПЛК к SCADA: Когда современная SCADA-система работает по Ethernet (Modbus TCP), а старый контроллер или панель оператора — по RS-485 (Modbus RTU).
• Удаленный мониторинг: Сбор данных с электросчетчиков, датчиков температуры или частотно-регулируемых приводов (ЧРП), имеющих только последовательный интерфейс, через существующую локальную сеть предприятия.
• Объединение сегментов сети: Когда нужно объединить несколько разрозненных устройств Modbus RTU в единую сеть управления.

Отличия от старших моделей (MB3280, MB3480)

• MB3180: 1 порт RS-232/422/485.
• MB3280: 2 порта RS-232/422/485 (можно подключить две разные шины).
• MB3480: 4 порта RS-232/422/485.

На что обратить внимание при выборе?

1. Разъем DB9: Поскольку на борту разъем DB9 (как у COM-порта компьютера), для подключения к клеммам RS-485 (A, B, GND) часто требуется переходник (обычно идет в комплекте или докупается отдельно).
2. Питание: В комплекте обычно идет адаптер питания от розетки 220В, но в промышленных шкафах его чаще запитывают напрямую от БП 24В.
3. Температурный режим: Стандартная модель MB3180 работает в диапазоне от 0 до +60°C. Если нужны отрицательные температуры, стоит смотреть на другие серии (например, MGate MB3170 с расширенным диапазоном).

Резюме: MGate MB3180 — это «золотой стандарт» для преобразования Modbus RTU в Modbus TCP благодаря своей надежности, простоте и умеренной цене. Это одно из самых популярных устройств от MOXA в России.
