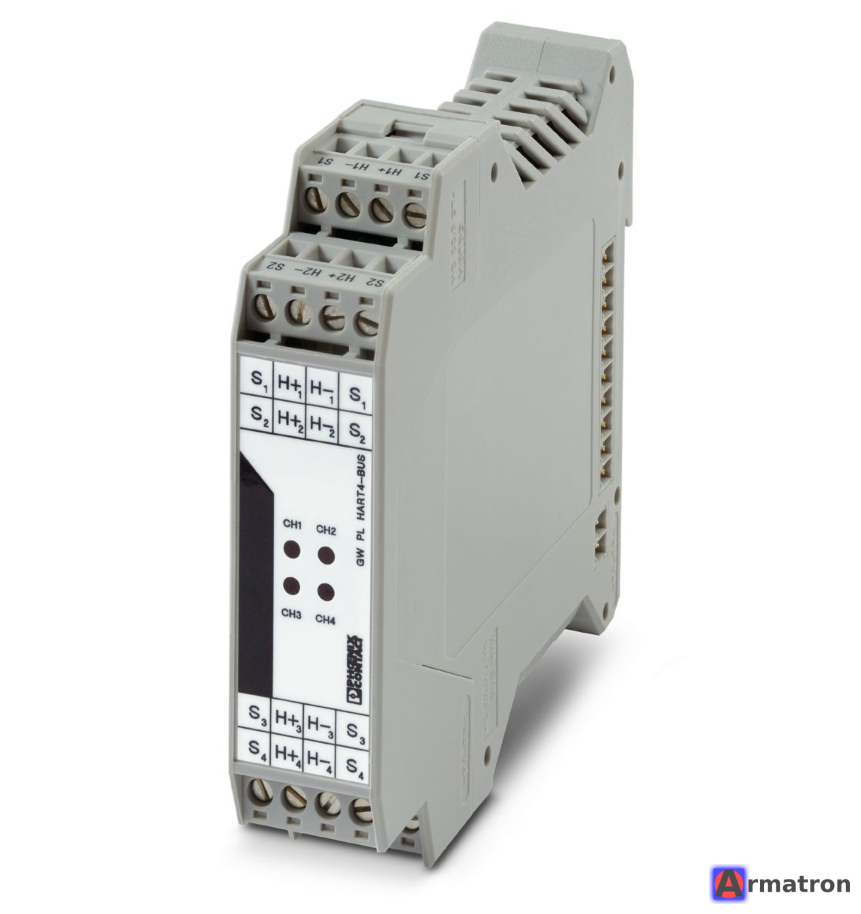

Преобразователь протоколов GW PL HART4-R-BUS 2702879 Phoenix Contact

GW PL HART4-R-BUS (Артикул: 2702879) от Phoenix Contact — это промышленный преобразователь протоколов (шлюз), предназначенный для интеграции полевых устройств с поддержкой HART в сети Modbus RTU.

Ниже представлен подробный обзор характеристик, функционала и применения этого устройства.

1. Основное назначение

Устройство служит для оцифровки аналоговых сигналов и передачи данных HART от полевых приборов (датчиков давления, расходомеров, уровнемеров и т.д.) в системы верхнего уровня (SCADA, PLC) через интерфейс RS-485 (протокол Modbus RTU).

2. Технические характеристики

• Количество каналов: 4 канала (для подключения до 4 устройств HART).
• Поддерживаемый протокол (выход): Modbus RTU (Slave).
• Интерфейс: RS-485.
• Стандарт HART: Поддерживает спецификации HART до версии 7.
• Режимы работы:
  • «Точка-точка» (Point-to-point).
  • Multidrop (многоточечный режим).
• Напряжение питания: 19.2 В DC ... 30 В DC (обычно 24 В DC).

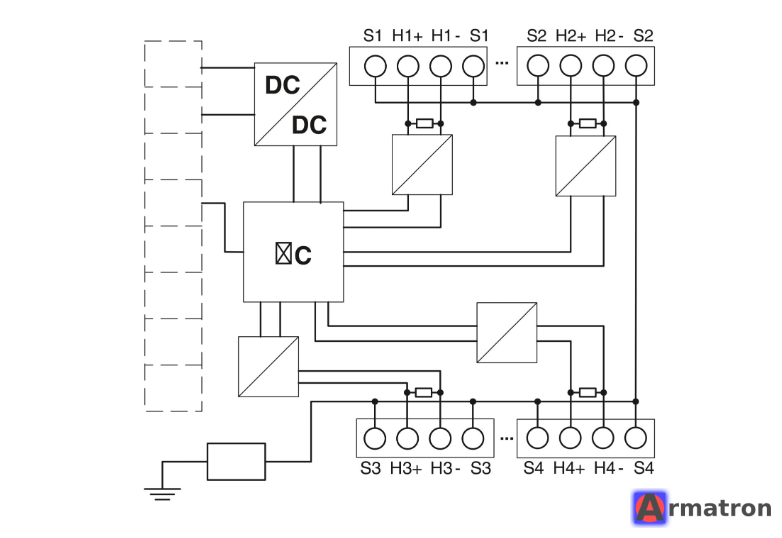

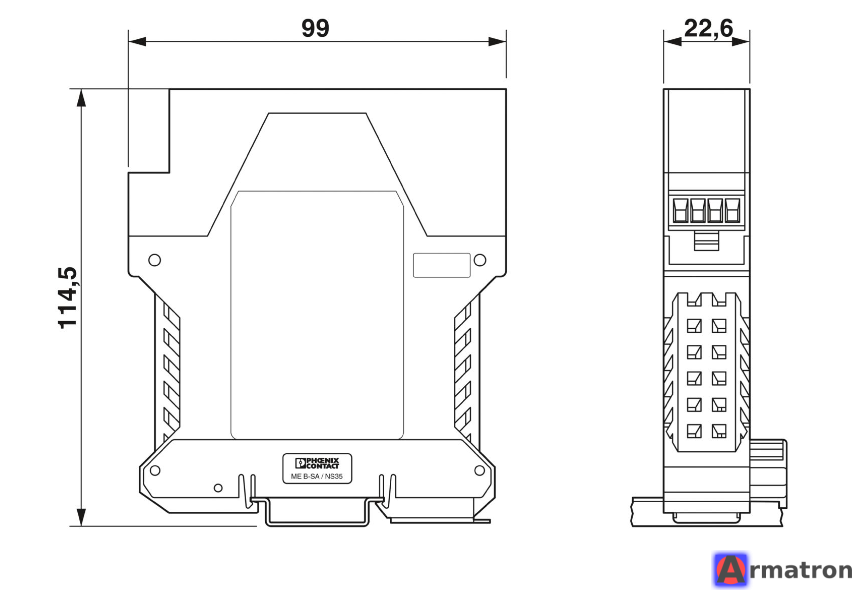

• Монтаж: На DIN-рейку (35 мм).
• Диапазон рабочих температур: -40 °C ... +70 °C.

3. Ключевые особенности

• Модульность: Устройство можно использовать как отдельный модуль с подключением RS-485 через клеммы, либо в составе сборки через шинный соединитель на DIN-рейку (T-BUS) для объединения питания и линий RS-485.
• FDT/DTM: Поддержка технологии FDT. Это позволяет использовать такие программы, как PACTware, для удаленной настройки и диагностики подключенных полевых устройств прямо через сеть Modbus.
• Доступ к данным: Позволяет считывать динамические переменные HART (PV, SV, TV, QV) через регистры Modbus.
• Изоляция: Гальваническая развязка между HART-каналами и логической частью.

4. Программное обеспечение и настройка

Для работы с устройством Phoenix Contact предоставляет необходимые драйверы и утилиты:

1. D-sub кабель: Для настройки самого шлюза часто используется USB-кабель (например, GW PL USB) или подключение через RS-485.
2. CommDTM: Драйвер для интеграции в PACTware или другие FDT-контейнеры.
3. Web-интерфейс: (Если используется в связке с Ethernet-головной станцией, но сам модуль 2702879 — это RS-485 устройство).

5. Схема применения

Обычно этот модуль используется в шкафах автоматики в двух сценариях:

1. Прямое подключение к ПЛК: ПЛК опрашивает модуль по Modbus RTU (RS-485) и получает данные с HART-датчиков.
2. Системы управления активами (Asset Management): Инженер подключается с ноутбука (с ПО PACTware) к сети RS-485 и может удаленно калибровать датчики, не подходя к ним физически.

Где найти документацию:
Для скачивания технического паспорта (Data Sheet), руководства пользователя и DTM-драйверов, вам следует посетить официальный сайт Phoenix Contact и ввести артикул 2702879 в строке поиска.

Если у вас есть конкретный вопрос по подключению клемм или настройке регистров Modbus для этого устройства, уточните, и я помогу разобраться.
