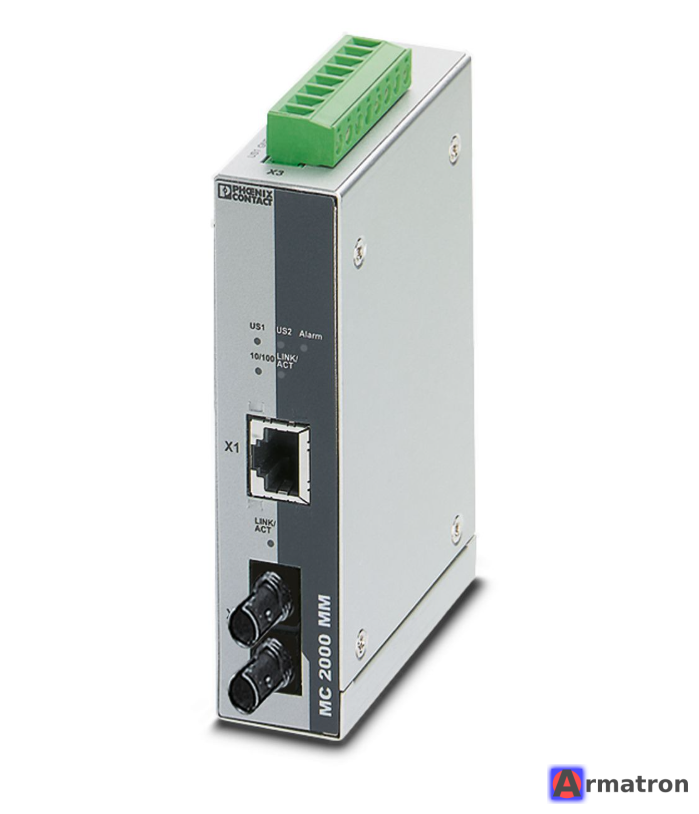

Преобразователь оптоволоконного интерфейса FL MC 2000T ST 2891316 Phoenix Contact

FL MC 2000T ST (артикул: 2891316) производства Phoenix Contact — это промышленный медиаконвертер (преобразователь среды передачи данных), предназначенный для преобразования сигналов между медным кабелем (витая пара) и оптоволоконным кабелем.

Ниже приведены подробные характеристики и описание данного устройства:

Основное назначение

Устройство используется для соединения сегментов сети Ethernet, использующих медный кабель (RJ45), с сегментами на основе оптоволокна. Это позволяет значительно увеличить дальность передачи данных и обеспечить защиту от электромагнитных помех.

Технические характеристики

1. Интерфейсы:

• Медный порт (RJ45): 1 порт 10/100Base-T(X). Поддерживает
• Оптический порт (FO): 1 порт 100Base-FX.
• ST Тип оптического разъема: (B-FOC).
• Тип волокна: многомодовое (Multi-mode).

2. Параметры оптики:

• Длина волны: 1310 нм.
• Дальность передачи:
  • До 6,6 км (с волокном F-G 62,5/125 0,7 дБ/км F1000).
  • До 8 км (с волокном F-G 50/125 0,7 дБ/км F1200).
• Мощность передачи: Мин. -19 дБм, макс. -14 дБм.
• Чувствительность приёмника: Мин. -32 дБм.

3. Режимы работы и функции:

• Режим коммутации: Store-and-Forward (сохранение и пересылка) с автоматическим согласованием скорости.
• Задержка (латентность): очень низкая, подходит для промышленных протоколов (например, PROFINET, EtherNet/IP).
• LFP (Link Fault Pass-Through): поддержка функции сквозной передачи ошибки соединения (отключается/включается с помощью DIP-переключателя). Если связь по оптическому каналу прерывается, порт RJ45 также отключается, чтобы контроллер узнал об обрыве.

4. Электропитание:

• Напряжение питания: 24 В постоянного тока (диапазон 12 ... 48 В постоянного тока).
• Потребляемый ток: около 73 мА (при 24 В).

5. Условия эксплуатации и корпус:

• Рабочая температура: от 0 °C до +60 °C.
• Степень защиты: IP20.
• Монтаж: на DIN-рейку (35 мм).
• Размеры (Ш x В x Г): 28 мм x 110 мм x 70 мм.
• Материал корпуса: алюминий (прочный, для промышленных условий).

Особенности и преимущества

1. Простота настройки: Устройство класса «подключи и работай». Для базовой работы не требуется сложная программная конфигурация.
2. Дискретные переключатели: Позволяют настраивать режим передачи (LFP, режим работы портов).
3. Гальваническая развязка: Оптоволокно обеспечивает полную электрическую изоляцию между узлами сети, защищая оборудование от скачков напряжения и грозовых разрядов.
4. Светодиодная индикация: На передней панели расположены светодиодные индикаторы (питание, активность порта, скорость) для быстрой диагностики.

Применение

Данный преобразователь широко используется в шкафах автоматизации, на производственных линиях, в энергетических и транспортных системах, где требуется надежное соединение на расстоянии более 100 метров (предельное значение для меди) или в зонах с высоким уровнем электромагнитных помех.
