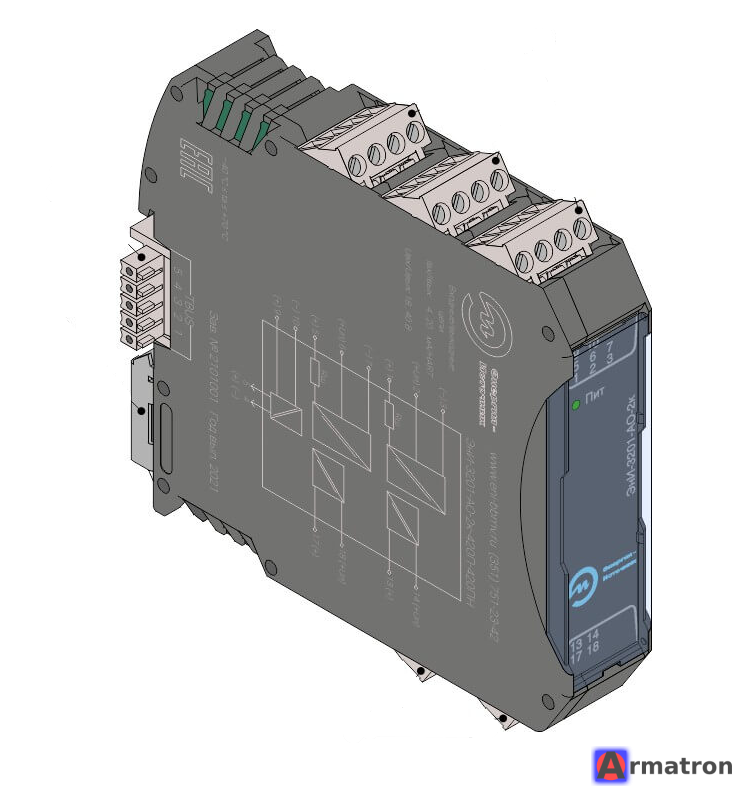

Преобразователь ЭнИ-3201-АО-1к-420П-420ПН-0,1% Энергия-Источник

Преобразователь ЭнИ-3201-АО-1к-420П-420ПН-0,1% производства компании «Энергия-Источник» (г. Челябинск) — это прецизионный измерительный преобразователь (с гальванической развязкой), предназначенный для преобразования и гальванической развязки унифицированных сигналов постоянного тока.

Ниже приведена расшифровка артикула и основные технические характеристики данной модели:

Расшифровка модификации:

• ЭнИ-3201: серия многофункциональных преобразователей аналоговых сигналов.
• АО: тип модуля — преобразователь аналогового выходного сигнала (Analog Output).
• 1к: Количество каналов — 1 канал.
• 420П: Тип входного сигнала — 4...20 мА.
• 420ПН: Тип выходного сигнала — 4...20 мА. Индекс «Н» обычно указывает на то, что выход является пассивным (требуется внешнее питание токовой петли).
• 0,1%: Класс точности (основная приведенная погрешность не более ±0,1%).

Основное назначение:

1. Гальваническая развязка: разделение входных и выходных цепей, а также цепей питания (трехканальная развязка). Это защищает дорогостоящее оборудование (контроллеры, ПЛК) от помех, скачков напряжения и «замыканий на землю».
2. Преобразование: передача сигнала 4...20 мА из одной цепи в другую с высокой точностью.
3. Согласование: позволяет подключить датчик к нагрузке, если они имеют разный потенциал или требуют раздельного питания.

Технические характеристики (типовые для серии):

• Напряжение питания: обычно 18...36 В постоянного тока (номинал 24 В).
• Гальваническая развязка: между входом, выходом и питанием (обычно до 1500 В).
• Сопротивление нагрузки: зависит от напряжения питания в петле (для пассивного выхода).
• Рабочий диапазон температур: от -40 до +70 °C (промышленное исполнение).
• Монтаж: на стандартную DIN-рейку 35 мм.
• Корпус: узкий (обычно 12,5 мм или 17,5 мм), что экономит место в шкафу автоматики.

Преимущества данной модели:

• Высокая точность (0,1%): подходит для ответственных узлов учета и систем прецизионного регулирования.
• Межповерочный интервал: обычно составляет 3 года (уточняйте в паспорте конкретного года выпуска).
• Надежность: «Энергия-Источник» — проверенный российский производитель промышленной электроники.

Применение:

• Системы АСУ ТП в нефтегазовой, химической и энергетической отраслях.
• Защита входов ПЛК от электромагнитных помех.
• Разветвление сигналов (при использовании нескольких модулей).
