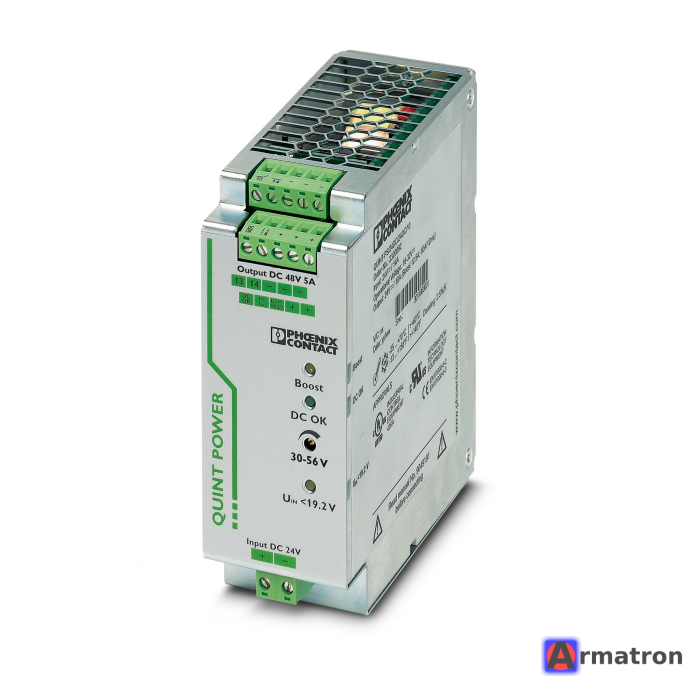

Преобразователь DC/DC QUINT-PS/24DC/48DC/5 2320128 Phoenix Contact

QUINT-PS/24DC/48DC/5 (артикул 2320128) — это высокопроизводительный DC/DC-преобразователь серии QUINT POWER от Phoenix Contact. Он предназначен для преобразования постоянного напряжения 24 В в стабильное напряжение 48 В с номинальным током 5 А.

Этот прибор широко используется в промышленной автоматизации для питания удаленных потребителей, компенсации падения напряжения на длинных кабелях или создания гальванической развязки в цепях питания.

Основные технические характеристики:

• Входное напряжение: 24 В DC (диапазон 18 В ... 32 В DC).
• Выходное напряжение: 48 В DC (регулируемое в диапазоне 30 В ... 56 В DC).
• Выходной ток: 5 А (номинальный).
• Мощность: 240 Вт.
• КПД: > 90% (при 24 В DC и номинальных значениях).
• Тип монтажа: DIN-рейка.
• Размеры (ШхВхГ): 48 x 130 x 125 мм.

Ключевые преимущества и технологии:

1. Технология SFB (Selective Fuse Breaking):
   Обеспечивает 6-кратный номинальный ток в течение 12 мс. Это позволяет стандартным автоматическим выключателям срабатывать максимально быстро при коротком замыкании, отключая только неисправную ветку и оставляя остальную систему в работе.

2. Статический и динамический резерв мощности (Power Boost):

   • Static Boost: Постоянная выдача до 125% мощности (6.25 А) при температуре до +40°C.
   • Dynamic Boost: Кратковременное увеличение тока (до 200% на 5 секунд) для запуска тяжелых нагрузок с высокими пусковыми токами.

3. Превентивный мониторинг:
   Интеллектуальная система диагностики через релейный контакт и активный транзисторный выход сообщает о критических состояниях до того, как произойдет сбой (например, если выходное напряжение упадет ниже установленного порога).

4. Гальваническая развязка:
   Обеспечивает надежную изоляцию входных и выходных цепей, что защищает чувствительное оборудование от помех и скачков напряжения.

5. Регулируемое выходное напряжение:
   С помощью потенциометра на передней панели можно поднять напряжение (до 56 В), чтобы компенсировать падение напряжения на очень длинных линиях связи.

6. Широкий температурный диапазон:
   Работает при температурах от -25 °C до +70 °C (свыше +60 °C начинается снижение характеристик — де рейтинг).

Типовые сферы применения:

• Телекоммуникации: Питание оборудования 48 В от стандартных систем 24 В.
• Нефтегазовая отрасль: Питание датчиков на объектах с большой протяженностью кабельных трасс.
• Машиностроение: Стабилизация напряжения при сильных просадках в бортовой сети 24 В.

Резюме:

Это "премиальное" решение для ответственных узлов, где требуется максимальная надежность, защита от коротких замыканий и возможность работы с перегрузками. Если вам нужно простое преобразование без высоких требований к защите, существуют более бюджетные серии (например, TRIO или UNO), но для критически важных систем QUINT является стандартом индустрии.
