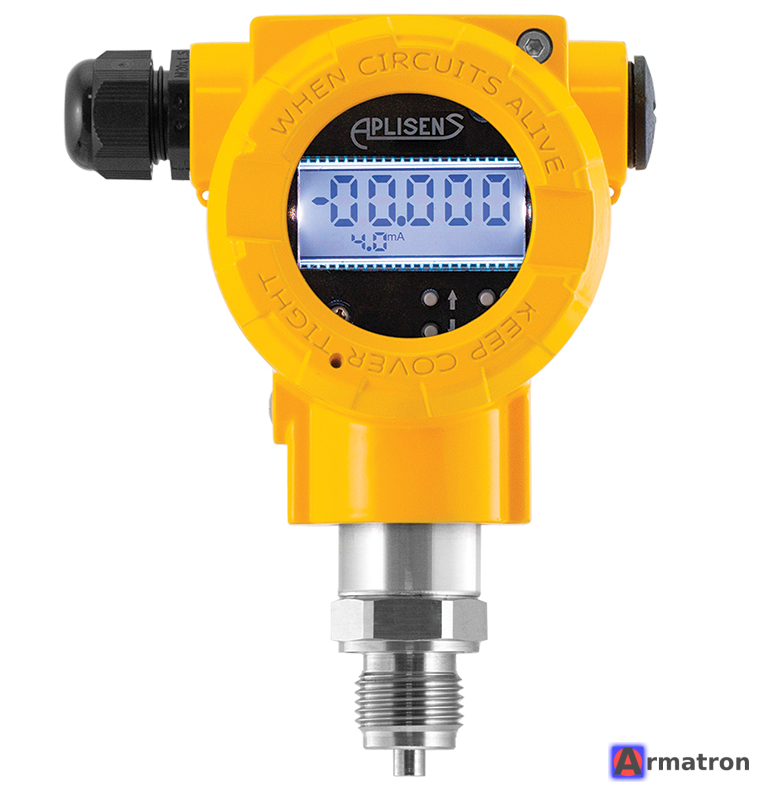

Это расшифровка маркировки и описание технических характеристик интеллектуального преобразователя давления APC-2000ALW производства компании Aplisens.
Ниже приведен подробный разбор заказанного кода и основных параметров прибора.
Расшифровка кода: APC-2000ALW/Exd/0...7MPa/M/RU
-
APC-2000ALW:
- APC-2000: серия интеллектуальных преобразователей давления (Smart).
- AL: материал корпуса — алюминиевый сплав (Aluminum).
- W: наличие встроенного ЖК-индикатора (Display)
-
Exd:
- Взрывозащищенное исполнение типа «взрывонепроницаемая оболочка».
- Маркировка взрывозащиты обычно: I M2 Ex d I Mb (для шахт) или II 1/2G Ex d IIC T5/T6 Ga/Gb (для газа). Это позволяет использовать прибор в особо опасных зонах (нефтегазовая отрасль, химическая промышленность).
-
0...7 МПа:
- Диапазон измерений: от 0 до 7 МПа (что эквивалентно 0...70 бар).
- Тип давления: избыточное (манометрическое), так как не указано «ABS».
-
М:
- Тип штуцера (технологического присоединения). Обычно для Aplisens «тип M» означает резьбу M20x1,5 с отверстием Ø4 мм (наиболее распространенный стандарт в РФ и СНГ).
-
RU:
- Исполнение для России: паспорт и руководство на русском языке
Основные технические характеристики
- Выходной сигнал: 4...20 мА + цифровой протокол HART (позволяет настраивать датчик удаленно).
- Основная приведенная погрешность: стандартно ±0,075 % (существуют версии с погрешностью 0,05 % или 0,1 %, в коде не уточняется, поэтому, скорее всего, это стандарт).
- Диапазон перенастройки: вы можете сузить диапазон (например, настроить не 0–7 МПа, а 0–4 МПа) с сохранением точности (обычно до 100:1).
- Питание: 10...55 В пост. тока. ток (для версии Exd диапазоны могут быть уже, обычно 13,5...45 В).
- Температура окружающей среды: -40...+85 °C (с учетом ограничений Exd может составлять -40...+75 °C).
- Материал мембраны: стандартно — нержавеющая сталь 316L (если не указано иное, например Hastelloy).
- Степень защиты корпуса: IP66 или IP67.
Применение
Данный датчик (благодаря защите Exd и диапазону 7 МПа) идеально подходит для:
- Измерение давления в трубопроводах для нефти и газа.
- Системы водоснабжения высокого давления.
- Компрессорные станции.
- Химические реакторы.
Важное примечание для монтажа
Поскольку исполнение Exd (взрывонепроницаемая оболочка), для подключения кабеля необходимо использовать сертифицированные взрывозащищенные кабельные вводы (сальники), соответствующие типу кабеля (бронированный или небронированный). Они часто заказываются отдельной строкой или должны быть выбраны при оформлении заказа (в данной строке тип ввода не указан).
- Производитель Aplisens
