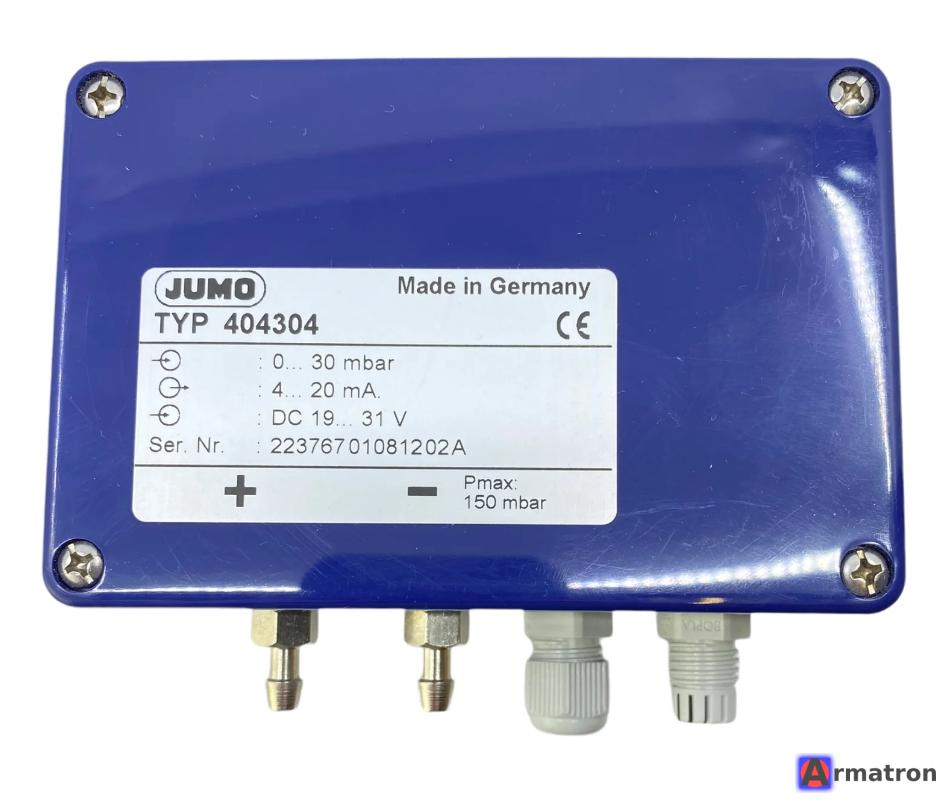

Преобразователь 404304 -4...+4mbar 4...20mA DC12...32V JUMO

датчик давления (преобразователь давления) производства немецкой компании JUMO.

Ниже приведены расшифровка характеристик и техническое описание устройства:

1. Идентификация устройства

• Тип (серия): Скорее всего, это JUMO dTRANS p30 (типовой лист 40.4304). Это промышленный датчик давления общего назначения.
• Артикул/код: 404304 (указывает на серию прибора).

2. Технические характеристики

• Диапазон измерения: -4...+4 мбар
  • Это очень низкий диапазон давления (±400 Па или ±40 мм водяного столба).
  • Датчик является двунаправленным (измеряет как разрежение, так и избыточное давление относительно атмосферного или дифференциальное давление, в зависимости от конструкции штуцера).
  • Примечание: такой низкий диапазон обычно используется для газов (воздуха), например для контроля тяги в печах, засоренности фильтров или давления в чистых помещениях. Убедитесь, что среда не агрессивна по отношению к мембране датчика.
• Выходной сигнал: 4...20 мА
  • Стандартный токовый выход.
  • При давлении -4 мбар ток на выходе составит 4 мА.
  • При давлении 0 мбар ток на выходе 12 мА.
  • При давлении +4 мбар ток на выходе 20 мА.
• Питание: 12–32 В постоянного тока
  • Питание постоянным током. Обычно в промышленных шкафах используется стандартное напряжение 24 В.
• Схема подключения: двухпроводная (2-wire).

3. Схема подключения (2-проводная)

Поскольку выходной сигнал составляет 4–20 мА, датчик подключается последовательно с источником питания и измерительным прибором (контроллером/индикатором).

• Контакт 1 (+): подключается к плюсу (+) источника питания (24 В постоянного тока).
• Контакт 2 (-): это выходной сигнал. Подключается к плюсу (+) измерительного входа контроллера/амперметра.
• Минус (-) источника питания соединяется с минусом (-) измерительного входа контроллера.

4. Важные замечания

1. Диапазон: Диапазон 4 мбар — это очень чувствительный сенсор. Не дуйте в него ртом и не подавайте сжатый воздух из компрессора для проверки — вы мгновенно повредите мембрану (из-за перегрузки).
2. Замена: Если вы ищете замену этому прибору, обратите внимание, что стандартная серия dTRANS p30 чаще всего работает с диапазоном от 250 мбар (0,25 бар). Диапазон ±4 мбар является специальным или низкопредельным. При заказе аналога обязательно уточняйте диапазон в миллибарах, иначе вам могут продать стандартный датчик на 4 бара, который ничего не покажет при низком давлении.
3. Настройка: Если при атмосферном давлении датчик показывает не ровно 12 мА (0 мбар), возможно, требуется корректировка нуля (обычно это делается через меню настроек, если есть дисплей, или с помощью внутреннего потенциометра, если это предусмотрено конструкцией).

Резюме: Это высокочувствительный датчик низкого давления для систем вентиляции, лабораторного оборудования или контроля горения.
