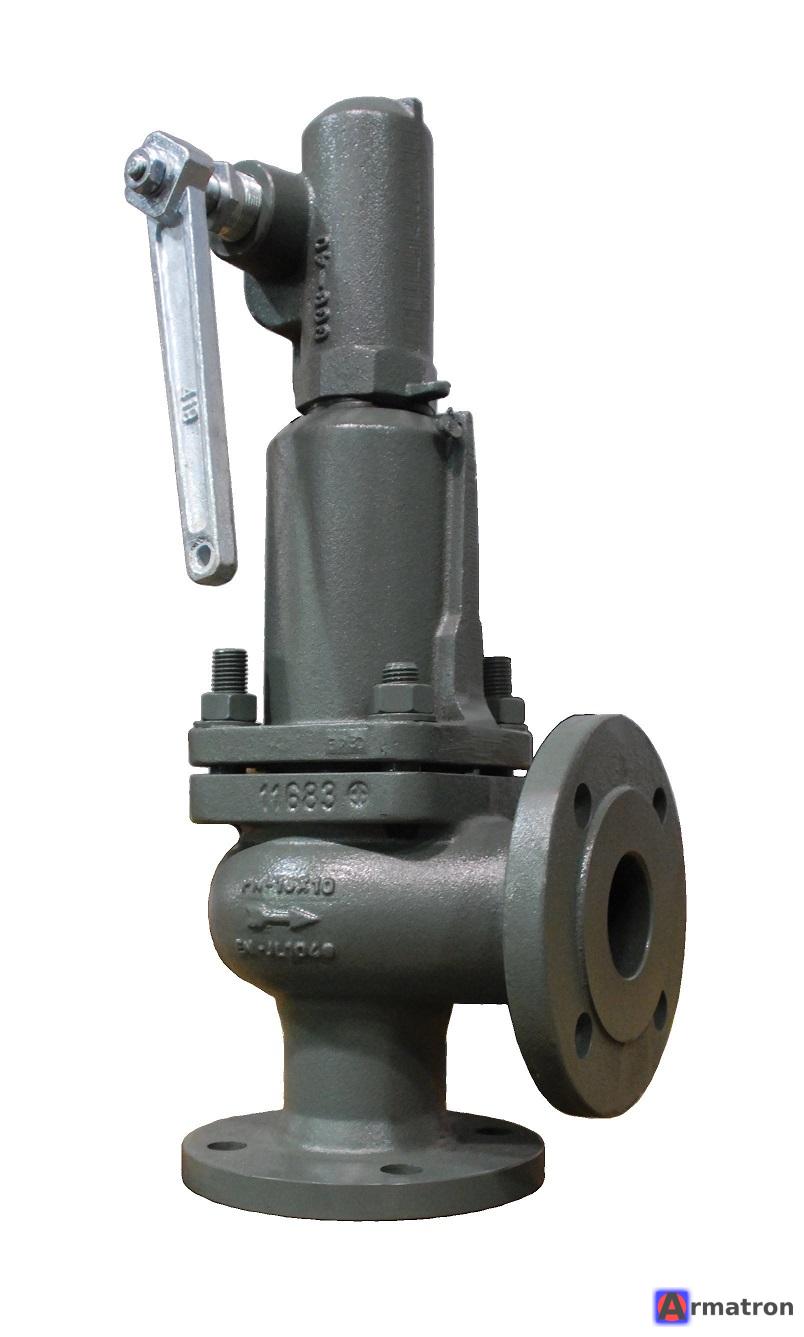

Предохранительный клапан Прегран КПП 496-03-40-025х040-6,0 ADL

Предохранительный клапан Прегран КПП 496-03-40-025х040-6,0 производства компании АДЛ (Россия) — это высококачественное устройство, предназначенное для защиты систем от избыточного давления. При превышении установленного порога клапан автоматически сбрасывает рабочую среду в отводящий трубопровод или в атмосферу.

Ниже приведена подробная расшифровка и технические характеристики данной модели:

Расшифровка артикула (маркировки):

• КПП 496: серия клапана. Это полноподъемный пружинный предохранительный клапан.
• 03: Материал корпуса — углеродистая сталь (как правило, сталь 20Л или аналоги). Подходит для работы при высоком давлении и температуре.
• 40: Тип присоединения — фланцевое.
• 025х040: Номинальные диаметры:
  • DNвх = 25 мм (входное отверстие).
  • DNвых = 40 мм (выходное отверстие, расширено для обеспечения пропускной способности при сбросе).
• 6,0: Давление настройки (PsetPset​) — 6,0 бар (0,6 МПа). Именно при этом давлении клапан начнет открываться.
• ADL: Производитель (Группа компаний АДЛ).

Технические характеристики:

1. Тип конструкции: Пружинный, полноподъемный. Это означает, что при срабатывании затвор поднимается на высоту, достаточную для обеспечения максимальной пропускной способности.
2. Рабочая среда: Пар, сжатый воздух, нейтральные газы, вода и другие неагрессивные жидкости.
3. Температура рабочей среды: Обычно для стального корпуса (исполнение 03) она составляет от -40 °C до +425 °C (зависит от уплотнений и конкретной модификации, уточняется в паспорте).
4. Давление:
   • Номинальное давление корпуса (PN): обычно 40 бар.
   • Давление настройки: 6,0 бар.
5. Герметичность затвора: Металл по металлу (стеллитированное наплавление или нержавеющая сталь), что обеспечивает долговечность при работе с паром и газами.

Особенности модели КПП 496-03:

• Закрытый колпак: Предотвращает попадание рабочей среды в окружающую среду через шток (актуально для пара и газов).
• Наличие подрывного рычага: Обычно такие клапаны оснащены рычагом для ручной проверки работоспособности (принудительного подрыва), что является обязательным требованием для паровых систем.
• Надежность: Стальной корпус делает клапан устойчивым к температурным расширениям трубопровода и механическим нагрузкам.

Применение:

• Паровые и водогрейные котельные.
• Сосуды под давлением.
• Тепловые пункты (ИТП, ЦТП).
• Промышленные трубопроводы.

Что важно знать при эксплуатации:

1. Настройка: Клапан поставляется уже настроенным на давление 6,0 бар и опломбированным. Самостоятельное изменение давления настройки без специального стенда запрещено.
2. Монтаж: Устанавливается строго вертикально колпаком вверх.
3. Документация: К клапану обязательно должны прилагаться паспорт изделия и сертификат соответствия ТР ТС 032 (о безопасности оборудования, работающего под избыточным давлением).
