Предохранительный клапан для систем отопления Ari-Safe 35.903 Dn150/250 Pn16/40 Ari-Armaturen

Это подробное техническое описание предохранительного клапана ARI-SAFE Fig. 35.903 производства немецкой компании ARI-Armaturen, с указанными вами параметрами (DN150/250).

Данный клапан относится к серии ARI-SAFE 900 — это полноподъемные (Full Lift) пружинные предохранительные клапаны, которые являются стандартом надежности в теплоэнергетике.

Основные характеристики

• Модель: ARI-SAFE Fig. 35.903 (Серия 900).
• Тип: Полноподъемный пружинный предохранительный клапан.
• Назначение: Для систем отопления (защита котлов, сосудов под давлением, трубопроводов от превышения давления).
• Среда: Горячая вода, пар (для систем отопления), нейтральные газы и пары.

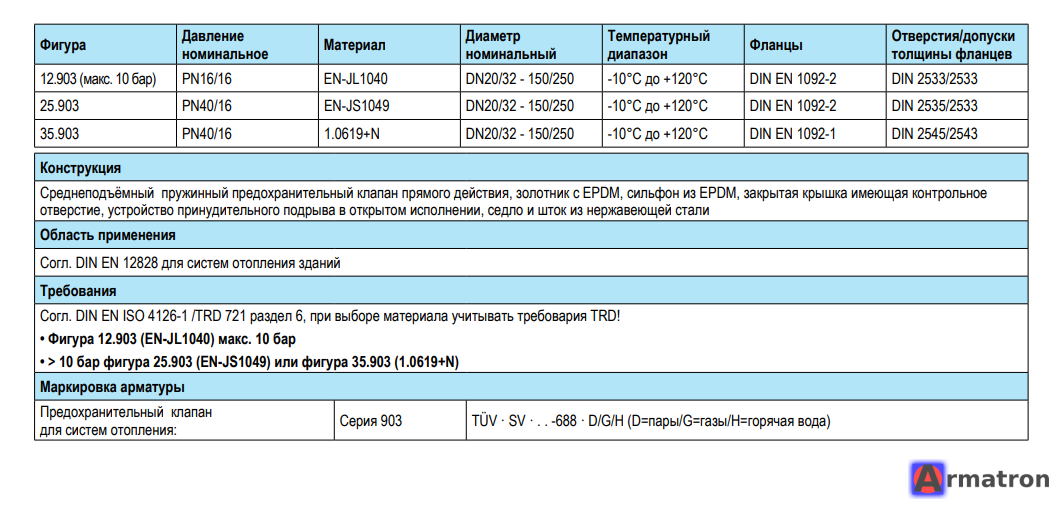

Технические параметры (для указанного типоразмера)

• Диаметр входа (Inlet): DN 150.
• Диаметр выхода (Outlet): DN 250 (Выход всегда больше входа для обеспечения беспрепятственного сброса среды и расширения пара).
• Давление (PN):
  • Согласно маркировке Fig. 35, материал корпуса рассчитан на PN 40.
  • Фланец входа: Обычно сверлится под PN 40 (стандарт для Fig. 35) или PN 16/25 (по спецзаказу, если давление срабатывания низкое).
  • Фланец выхода: Обычно PN 16 (так как на выходе давление значительно ниже).
  • Ваше примечание Pn16/40: Скорее всего, это означает стандартную конфигурацию: Вход PN40 / Выход PN16.

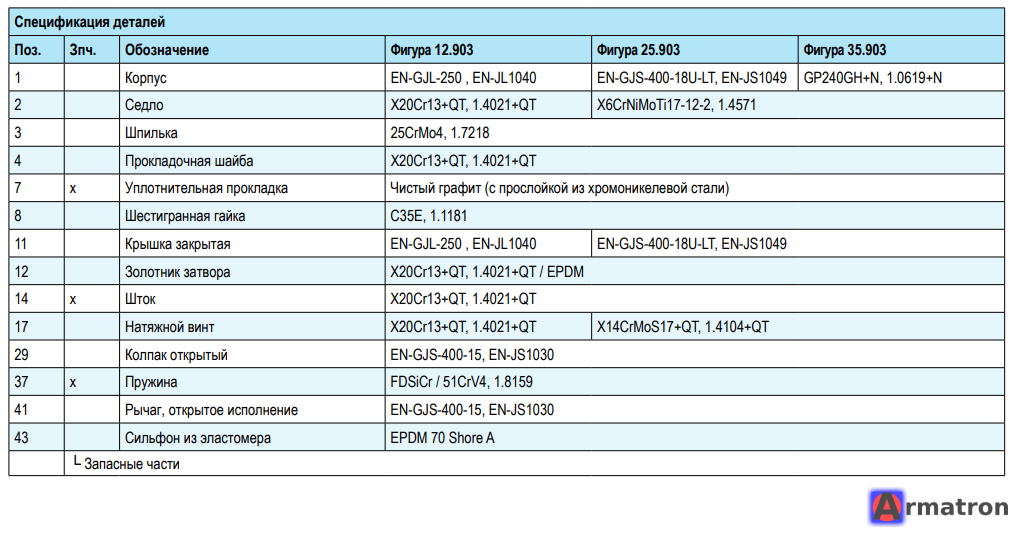

• Материал корпуса (Код 35): Литая сталь 1.0619+N (GP240GH). Это более прочный и термостойкий материал, чем чугун (Fig. 12) или ковкий чугун (Fig. 25).

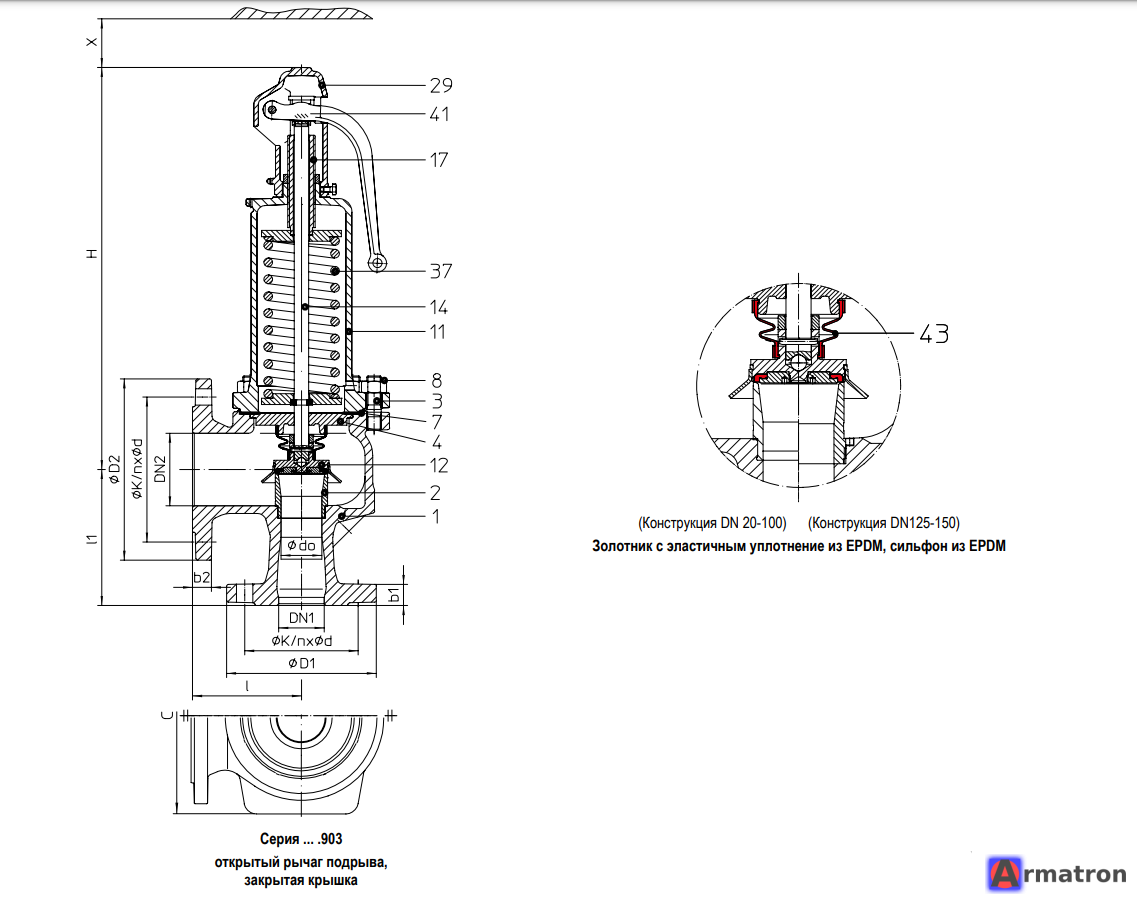

• Конструкция (Код 903):
  • Закрытый колпак: Предотвращает выброс среды наружу через шток.
  • Открытый узел подрыва: Позволяет принудительно открыть клапан для проверки (продувки).

Температурный диапазон и уплотнения

Для систем отопления критически важен тип уплотнения в затворе:

1. Металлическое уплотнение (стандарт):
   • Температура: от -10°C до +450°C.
   • Используется для пара и высокотемпературных сред.
2. Мягкое уплотнение (EPDM):
   • Температура: от -40°C до +150°C (для горячей воды).
   • Обеспечивает повышенную герметичность ("пузырьковую") при давлениях, близких к давлению срабатывания. Для водогрейных котлов часто рекомендуют именно этот вариант.

Особенности и преимущества

1. Сертификация: Клапан соответствует требованиям DIN EN ISO 4126-1, VdTÜV, а также Техническим регламентам ТС (ЕАС). Подходит для объектов, поднадзорных Ростехнадзору.
2. Высокая пропускная способность: Благодаря полноподъемной конструкции, при срабатывании диск открывается мгновенно и полностью, обеспечивая максимальный сброс среды.
3. Точность срабатывания: Немецкая пружина и прецизионная обработка седла/диска.
4. Самоцентрирующийся диск: Обеспечивает герметичность после срабатывания.

Что необходимо для заказа

Поскольку это не просто "арматура", а устройство безопасности, для заказа или настройки обязательно нужно знать:

1. Давление срабатывания (Pset): В барах (например, 6 бар, 10 бар). Клапан настраивается на заводе и пломбируется.
2. Среда: Вода или Пар (от этого зависит исполнение уплотнения).
3. Температура среды: Рабочая и максимальная.

Пример расшифровки заказа

ARI-SAFE 35.903 DN150/250 PN40/16, Pset=10 bar, t=180°C, металл-по-металлу.

Важное примечание: Установка клапана таких размеров (DN150 на входе и DN250 на выходе) подразумевает очень мощную котельную или тепловой пункт. Убедитесь, что отводящий трубопровод (после DN250) имеет надежное крепление, так как реактивная сила при срабатывании такого клапана будет значительной.
