Повторитель источника питания D1014S GM International

D1014S от компании GM International — это одноканальный искробезопасный повторитель источника питания (Repeater Power Supply) с поддержкой протокола HART. Он относится к серии D1000.

Ниже приведено подробное описание его функций и характеристик.

Основное назначение

Устройство предназначено для обеспечения питания 2-проводных датчиков (трансмиттеров) 4–20 мА, расположенных в опасной зоне (взрывоопасной), и передачи (повторения) токового сигнала в безопасную зону (на контроллер РСУ/ПАЗ или ПЛК).

Ключевые особенности D1014S

1. Тип: Одноканальный (буква «S» означает Single).
2. Искробезопасность (IS): Предназначен для установки в безопасной зоне, но подключается к оборудованию, находящемуся в Зоне 0, 1 или 2 (газ) или Зоне 20, 21, 22 (пыль).
3. Прозрачность для HART: Устройство позволяет передавать цифровые сигналы HART в обе стороны. Это значит, что вы можете настраивать умные датчики из безопасной зоны через этот барьер.
4. Гальваническая развязка: Обеспечивает полную трехпортовую изоляцию (Вход / Выход / Питание). Это защищает систему управления от помех и скачков напряжения.
5. Надежность (SIL): Обычно сертифицирован для применения в контурах безопасности до уровня SIL 2 (согласно IEC 61508). При резервировании может использоваться в SIL 3.

Технические характеристики (типовые)

• Напряжение питания: 24 В постоянного тока (обычно диапазон 20–30 В DC).
• Вход (из опасной зоны): 4–20 мА (с питанием датчика или без).
  • Выдает напряжение питания на датчик (обычно > 14 В при 20 мА).
• Выход (в безопасную зону): 4–20 мА (активный или пассивный, повторяет входной ток).
• Линейность / Точность: Высокая точность передачи сигнала (обычно погрешность менее 0.1%).
• Монтаж: На стандартную DIN-рейку (35 мм).
• Рабочая температура: Обычно от -20°C до +60°C.

Применение

Используется в нефтегазовой, химической и нефтехимической промышленности для подключения:

• Датчиков давления.
• Датчиков температуры (с преобразователями 4-20 мА).
• Датчиков уровня.
• Датчиков расхода.

Схема подключения (упрощенная)

1. Сторона Hazardous Area (Опасная): Клеммы для подключения 2 проводов от датчика.
2. Сторона Safe Area (Безопасная): Клеммы для подключения к плате аналогового ввода контроллера.
3. Питание: Отдельные клеммы для подачи 24 В DC.

Важное примечание

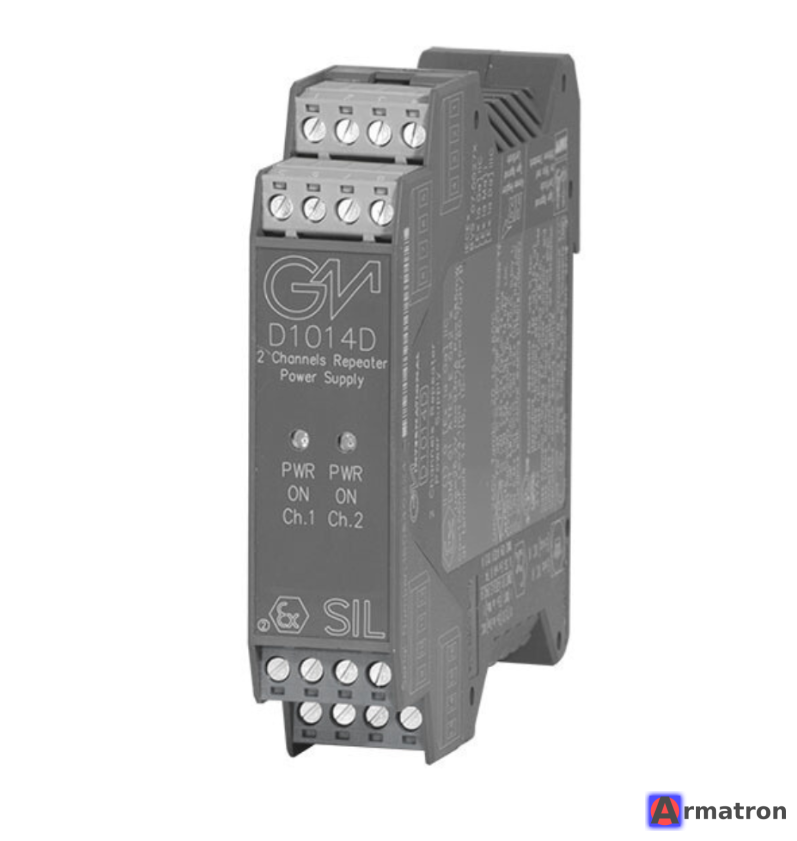

Если вам нужна модель на два канала, то это будет D1014D (Dual). Модель D1014S — строго на один канал.

Для точного проектирования и настройки всегда сверяйтесь с официальным техническим паспортом (Datasheet) и руководством по безопасности (Safety Manual) конкретной ревизии устройства.
