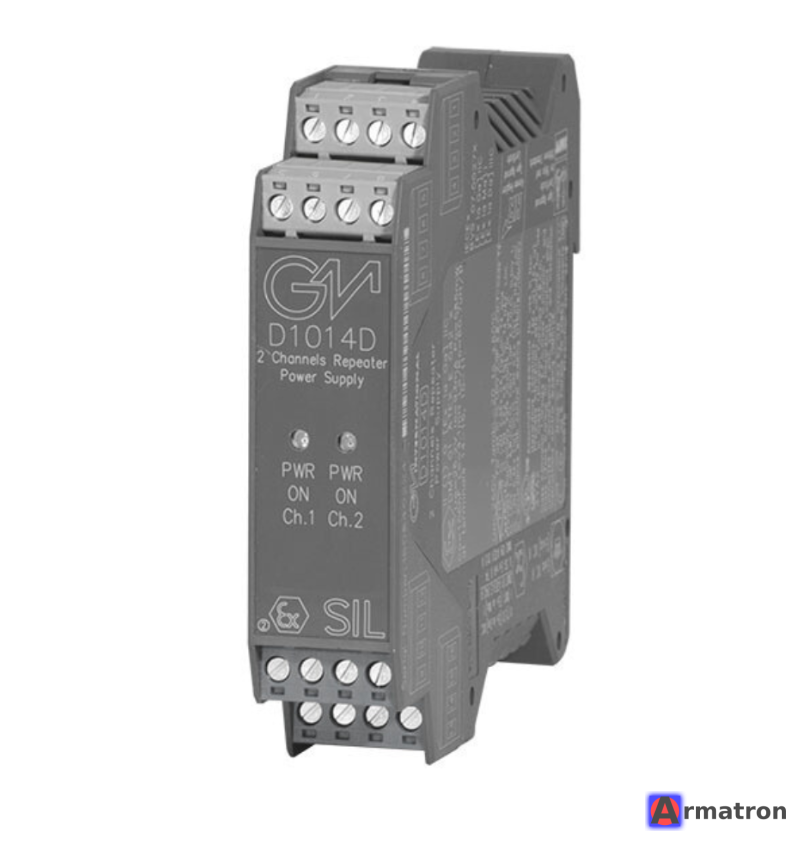

GM International D1014D — это двухканальный повторитель источника питания (барьер искрозащиты) с гальванической развязкой, предназначенный для использования в системах промышленной автоматизации. Он входит в серию D1000 компании GM International.

Ниже приведено подробное описание устройства, его функций и технических характеристик.

Основное назначение

D1014D используется для питания измерительных преобразователей (датчиков), находящихся во взрывоопасной зоне (Hazardous Area), и передачи аналогового сигнала 4-20 мА в безопасную зону (Safe Area) с полной гальванической развязкой.

Ключевые характеристики

1. Тип устройства: Повторитель источника питания / Изолятор аналогового сигнала.
2. Количество каналов: 2 независимых канала (индекс D означает Double — двойной).
3. Совместимость с HART: Устройство прозрачно для протокола HART. Это позволяет настраивать и опрашивать интеллектуальные датчики через барьер.
4. Вход (из опасной зоны):
   • Аналоговый сигнал 4-20 мА.
   • Питание 2-проводных трансмиттеров (датчиков).
   • Поддержка активных источников тока (3- или 4-проводных трансмиттеров).
5. Выход (в безопасную зону):
   • Повторяет входной сигнал 4-20 мА.
   • Работает как активный источник (выдает ток) или пассивный (потребляет ток), в зависимости от подключения.
6. Гальваническая развязка: Трехсторонняя (Вход / Выход / Питание) до 2500 В. Это защищает систему управления (РСУ/ПЛК) от помех, бросков напряжения и замыканий.

Параметры безопасности и сертификация

Устройство разработано для обеспечения искробезопасности (Intrinsic Safety).

• Уровень полноты безопасности (SIL): Соответствует SIL 2 (согласно IEC 61508) для применений с высокой степенью риска.
• Сертификация: ATEX, IECEx, FM, C-UL-US, ГОСТ (ЕАС) и другие (в зависимости от рынка).
• Размещение: Сам модуль устанавливается в безопасной зоне или в Зоне 2 (при наличии соответствующего корпуса).
• Подключение полевых устройств: Допускается подключение датчиков, находящихся в Зоне 0, 1, 2 (газ) или Зоне 20, 21, 22 (пыль).

Технические данные (кратко)

• Напряжение питания: 24 В постоянного тока (ном. 20-30 В).
• Погрешность передачи: < 0.1% от шкалы.
• Линейность: < 0.05%.
• Время отклика: Быстрое (обычно менее 50 мс, если не учитывать HART фильтры).
• Монтаж: На стандартную DIN-рейку (35 мм).
• Рабочая температура: Обычно от -20°C до +60°C.

Типичные применения

• Питание и съем сигнала с датчиков давления, перепада давления, уровня, расхода и температуры (с преобразователем 4-20 мА) на нефтеперерабатывающих заводах, химических производствах и морских платформах.
• Использование в контурах управления, где требуется передача цифровых данных HART поверх аналогового сигнала.

Схема обозначения

• D1014S: Одноканальная версия (Single).
• D1014D: Двухканальная версия (Double).

Примечание: Перед монтажом и эксплуатацией обязательно сверяйтесь с официальной технической документацией (datasheet) и руководством по безопасности (Safety Manual) для конкретной ревизии устройства, так как параметры могут незначительно отличаться.
