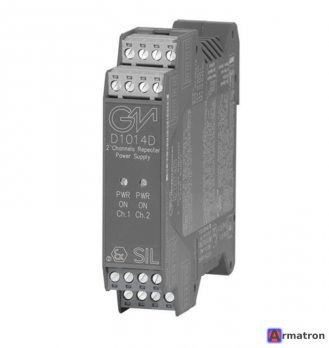

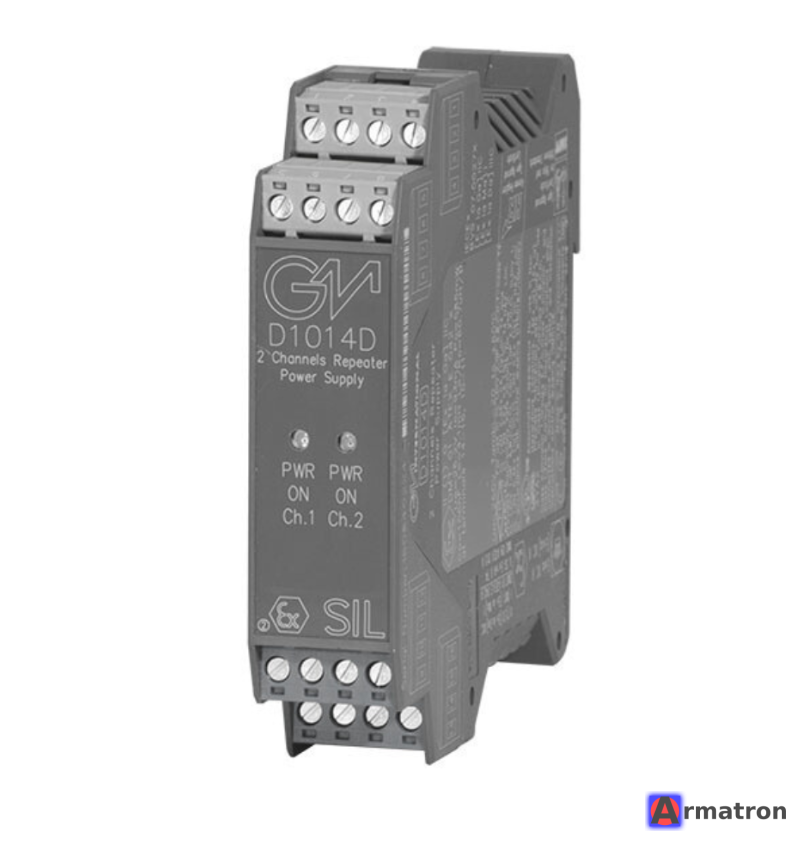

GM International D1014D (часто упоминается как D1014D/B в зависимости от модификации или версии печатной платы) — это двухканальный повторитель источника питания (Repeater Power Supply) с гальванической развязкой.
Это устройство относится к серии D1000 и предназначено для использования в системах промышленной безопасности, связанных с опасными производственными зонами (взрывоопасные зоны).
Ниже приведено подробное описание характеристик и функций:
Основное назначение
D1014D обеспечивает питание 2-проводных трансмиттеров (датчиков) 4-20 мА, расположенных во взрывоопасной зоне, и передает аналоговый сигнал тока в безопасную зону к системе управления (РСУ/ПЛК). Также он позволяет передавать цифровые сигналы связи по протоколу HART в обоих направлениях.
Технические характеристики
-
Канальность:
- D1014D: 2 канала (Dual Channel).
- Если бы модель была D1014S, это был бы 1 канал.
-
Вход (из опасной зоны):
- Сигнал 4-20 мА.
- Поддерживает подключение «умных» (Smart) датчиков с протоколом HART.
- Напряжение питания датчика: обычно > 14 В при 20 мА.
-
Выход (в безопасную зону):
- Сигнал 4-20 мА (повторяет входной сигнал).
- Выходная нагрузка: обычно 0-600 Ом (или более, в зависимости от напряжения питания).
- Защита от короткого замыкания.
-
Питание модуля:
- 24 В постоянного тока (20–30 В DC).
- Защита от переполюсовки.
-
Гальваническая развязка (3-сторонняя):
- Полная изоляция между Входом / Выходом / Питанием.
- Напряжение изоляции обычно составляет 1500 В или 2500 В (в зависимости от спецификации конкретной версии).
Ключевые особенности
- Искробезопасность (Intrinsically Safe - IS): Сертифицирован для подключения к оборудованию, находящемуся в Зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).
- Прозрачность для HART: Устройство пропускает частотный сигнал HART, что позволяет настраивать датчики из безопасной зоны с помощью HART-коммуникатора или системы управления активами (AMS), не подключаясь к ним напрямую в поле.
- Уровень безопасности (SIL): Соответствует требованиям SIL 2 (согласно IEC 61508) для систем противоаварийной защиты (ПАЗ).
- Монтаж: Устанавливается на стандартную DIN-рейку (35 мм). Может иметь опцию питания через шину (Power Bus), если используется соответствующая монтажная плата.
- Компактность: Высокая плотность монтажа (два канала в одном тонком корпусе, обычно 22.5 мм шириной).
Расшифровка маркировки (нюансы)
- D: Dual (Два канала).
- /B: Этот суффикс в номенклатуре GM International часто может означать совместимость с Power Bus (шиной питания) или специфическую модификацию клемм/разъемов. Однако функционально ядро устройства D1014D остается неизменным — это барьер-повторитель с поддержкой HART.
Применение
Используется в нефтегазовой, химической и нефтехимической промышленности для:
- Подключения датчиков давления, температуры, расхода и уровня.
- Обеспечения искрозащиты.
- Устранения проблем с заземлением (благодаря гальванической развязке).
- Передачи данных HART для диагностики оборудования.
Примечание: Перед установкой или заменой обязательно сверьте серийный номер и точные параметры в техническом паспорте (Datasheet) на сайте производителя, так как параметры Ex-сертификации могут обновляться.
- Производитель GM International
