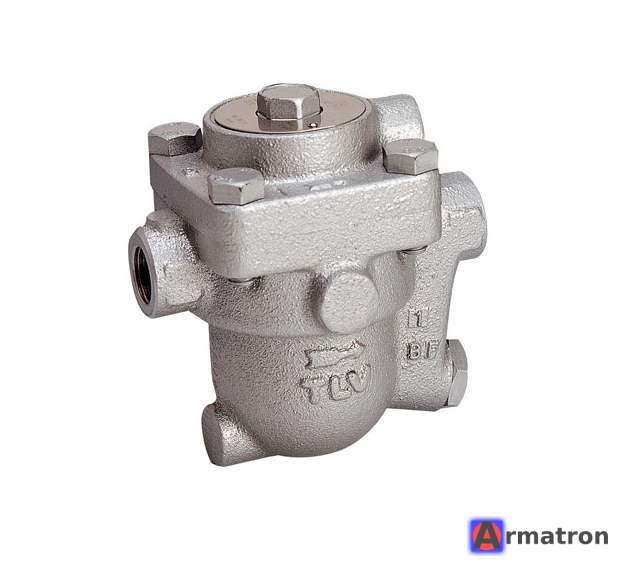

Поплавковый конденсатоотводчик J3X-10/A 1/2" Dn15 BSP TLV

TLV J3X-10 — это высококачественный поплавковый конденсатоотводчик со встроенным автоматическим воздухоотводчиком (X-элементом). Он считается одним из самых надежных и эффективных решений для отвода конденсата в паровых системах.

Ниже приведен подробный обзор характеристик этой конкретной модели:

Основные технические характеристики

• Модель: J3X-10
• Тип: Поплавковый (свободноплавающий поплавок — Free Float)
• Присоединение: 1/2" (DN15)
• Тип резьбы: BSP (трубная цилиндрическая резьба)
• Материал корпуса: GGG40.3 (высокопрочный чугун с шаровидным графитом)
• Максимальное рабочее давление (PMO): 10 бар (на это указывает цифра «10» в названии)
• Максимальная рабочая температура (TMO): 220 °C
• Минимальное рабочее давление: 0,01 МПа (0,1 бар)

Расшифровка маркировки

1. J3X: Серия конденсатоотводчика. Буква «X» означает наличие X-элемента — термостатического капсульного воздухоотводчика, который эффективно удаляет воздух при пуске и во время работы.
2. 10: Максимальный перепад давления (дифференциальное давление), при котором устройство может открываться. В данном случае — до 10 бар.
3. A: Обычно указывает на модификацию или специфику исполнения (в серии J3X стандартно идет встроенный сетчатый фильтр).
4. GGG40.3: Материал корпуса, обладающий отличной прочностью и стойкостью к температурным расширениям.

Ключевые преимущества

• Принцип Free Float (Свободный поплавок): В отличие от рычажных поплавков, здесь поплавок сам является клапаном. Это минимизирует износ, так как нет рычагов и шарниров. Поплавок вращается, каждый раз соприкасаясь с седлом разными точками.
• Непрерывный отвод конденсата: Отводит конденсат сразу по мере его образования, что идеально для теплообменного оборудования, где важна стабильная температура.
• Встроенный воздухоотводчик (X-element): Автоматически выводит воздух и неконденсируемые газы. Это предотвращает «воздушные пробки» и ускоряет прогрев системы.
• Долговечность: Единственной движущейся деталью является поплавок из нержавеющей стали.
• Встроенный фильтр: Защищает рабочие части от грязи и окалины.
• Ремонтопригодность: Конденсатоотводчик можно обслуживать (чистить, менять детали), не снимая его с трубопровода.

Области применения

Благодаря непрерывному отводу конденсата, модель J3X идеально подходит для:

• Теплообменников малого и среднего размера.
• Варочных котлов.
• Сушильных цилиндров.
• Систем отопления и кондиционирования.
• Змеевиков подогрева.

Монтаж

• Устанавливается исключительно на горизонтальных участках трубопровода.
• Направление потока должно соответствовать стрелке на корпусе.
• Перед конденсатоотводчиком рекомендуется ставить отсечной вентиль для удобства обслуживания.

Это «мерседес» среди конденсатоотводчиков для малых расходов, обеспечивающий максимальную энергоэффективность паровой системы.
