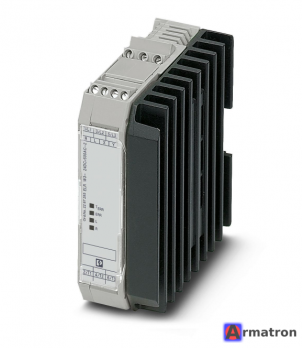

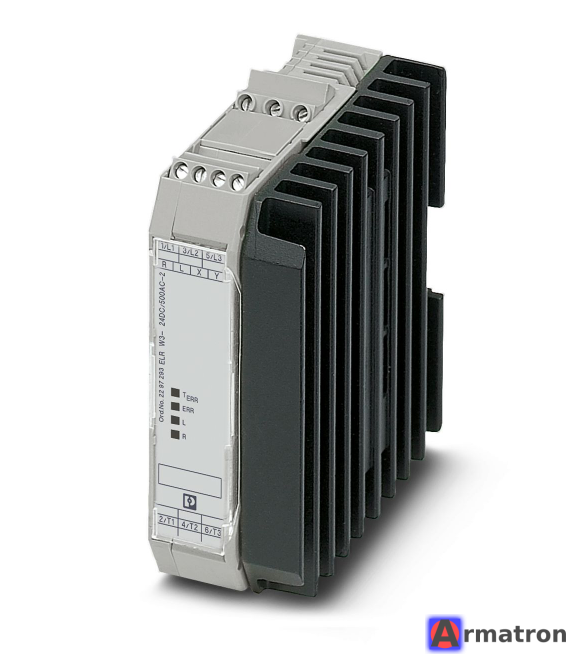

Полупроводниковый реверсивный контактор ELR W3-24DC/500AC-2 2297293 Phoenix Contact

LR W3-24DC/500AC-2 (артикул 2297293) от компании Phoenix Contact — это трехфазный гибридный пускатель двигателя из серии CONTACTRON.

Простыми словами, это устройство «3 в 1», которое заменяет собой сложную схему из нескольких обычных механических контакторов и теплового реле, но занимает гораздо меньше места и служит дольше.

Вот подробное описание его характеристик и назначения:

1. Расшифровка названия

• ELR: Electronic Load Relay (Электронное реле нагрузки).
• W3: Reversing contactor (Реверсивный контактор для 3-фазной сети).
• 24DC: Управляющее напряжение 24 В постоянного тока.
• 500AC: Максимальное напряжение нагрузки 500 В переменного тока (подходит для сетей 380/400/480 В).
• 2: Номинальный ток до 2,4 А. (Это устройство предназначено для маломощных двигателей).

2. Основные функции («3 в 1»)

В одном корпусе шириной всего 22,5 мм реализованы следующие функции:

1. Прямой пуск: Включение двигателя (вращение вправо).

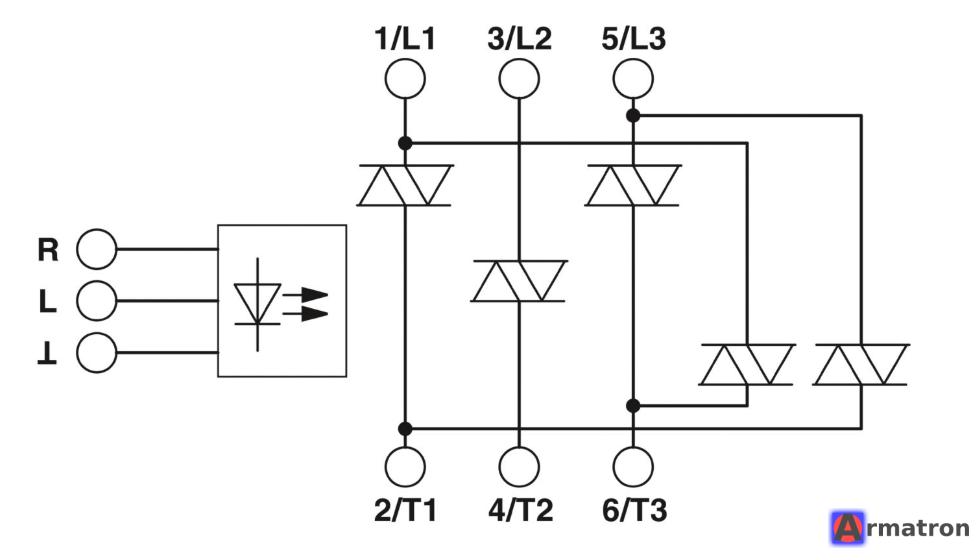

2. Реверс: Включение двигателя в обратную сторону (вращение влево). Внутри уже реализована блокировка и схема переключения фаз.
3. Защита двигателя: Электронная защита от перегрузки (аналог теплового реле).

3. Главная особенность: Гибридная технология

Хотя вы назвали его «полупроводниковым», на самом деле это гибридное устройство. Оно использует микропроцессорное управление, объединяющее преимущества двух технологий:

• Полупроводники (тиристоры): Используются в момент включения и выключения. Это исключает возникновение электрической дуги и износ контактов.
• Механическое реле: Замыкает цепь после включения. Это снижает нагрев устройства (в отличие от чистых твердотельных реле, которые сильно греются).

Результат: Ресурс устройства достигает 30 миллионов циклов коммутации, что примерно в 10 раз больше, чем у обычных механических контакторов.

4. Технические характеристики (кратко)

• Входное напряжение (управление): 24 В DC.
• Напряжение нагрузки: 42 ... 550 В AC (3 фазы).

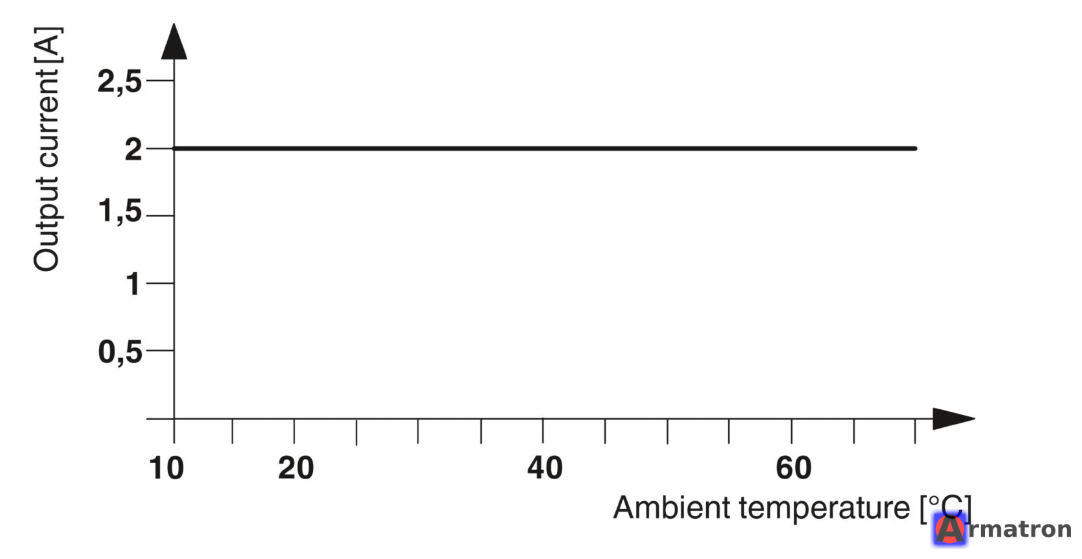

• Ток нагрузки: Регулируемый, макс. 2,4 А.
• Тип монтажа: На DIN-рейку.
• Ширина: 22,5 мм.
• Защита: IP20.

5. Где применяется

Это устройство идеально подходит для управления небольшими трехфазными асинхронными двигателями в:

• Конвейерных лентах (где нужен реверс).
• Приводах задвижек и клапанов.
• Насосах и вентиляторах.
• Упаковочных машинах.

Резюме

Если у вас в проекте или щите стоит ELR W3-24DC/500AC-2, то это компактный, долговечный модуль для управления реверсом небольшого мотора с током до 2,4 А, который экономит место в шкафу и не требует частого обслуживания.
