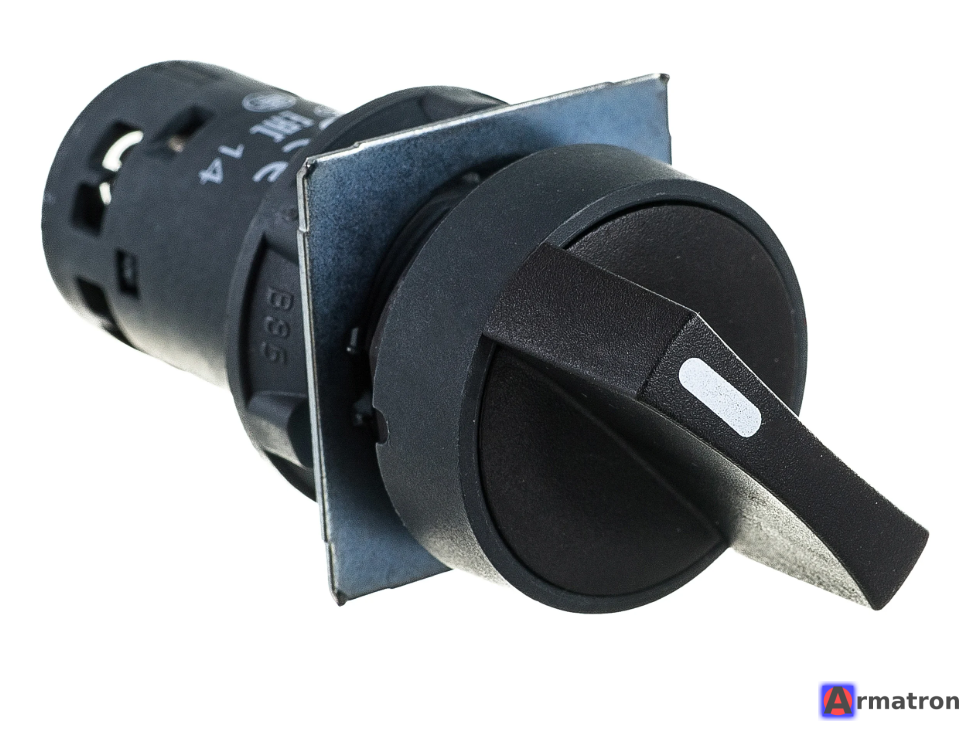

Переключатель 22мм 2 позиции 1НО XB7ND21 Schneider Electric

XB7ND21 — это двухпозиционный переключатель из серии Harmony XB7 производства Schneider Electric. Эта серия относится к категории «монолитных» устройств: в отличие от разборных серий (XB4 или XB5), здесь головка переключателя и контактный блок представляют собой единый неразборный корпус.

Ниже приведены подробные характеристики и особенности данной модели:

Основные характеристики:

• Тип устройства: Переключатель в сборе (моноблочный).
• Диаметр монтажного отверстия: 22 мм.
• Количество положений: 2 (фиксация в каждом положении, без самовозврата).
• Угол между положениями: 90°.
• Контактная группа: 1 НО (нормально открытый контакт).
• Тип рукоятки: Стандартная черная ручка.
• Материал корпуса: Пластик.

Технические параметры:

• Степень защиты:
  • IP65 с лицевой стороны (защита от пыли и струй воды).
  • IP20 с задней стороны (защита от прикосновения пальцами к клеммам).
• Тип подключения: Винтовые зажимы.
• Номинальный ток (Ie): Зависит от категории применения (обычно до 0.6 А при 120 В AC-15 или 0.3 А при 240 В AC-15).
• Износостойкость: Около 300 000 циклов (механическая).
• Рабочая температура: от -25 до +70 °C.

Преимущества серии Harmony XB7 (монолитной):

1. Простота установки: Поскольку устройство не нужно собирать из модулей (головка + адаптер + контакты), монтаж происходит быстрее.
2. Экономичность: Это бюджетная серия, идеально подходящая для простых задач в промышленности и коммерческом секторе.
3. Компактность: Требует меньше места за панелью по сравнению с некоторыми модульными решениями.

Сфера применения:

• Пульты управления станками.
• Электрические распределительные щиты.
• Системы вентиляции и освещения.
• Любые цепи управления, где требуется простое переключение режимов (например, «Ручной / Автоматический» или «Вкл / Выкл»).

Схема работы (1 НО):

• Положение 1 (левое): Контакт разомкнут (цепь прервана).
• Положение 2 (правое): Контакт замкнут (цепь активна).

Если вам нужно решение, которое будет более устойчиво к агрессивным средам или требует замены отдельных контактов без замены всего переключателя, стоит рассмотреть серию Harmony XB5 (пластик, модульная) или XB4 (металл, модульная). Но для стандартных условий XB7ND21 — это отличное и надежное решение.
