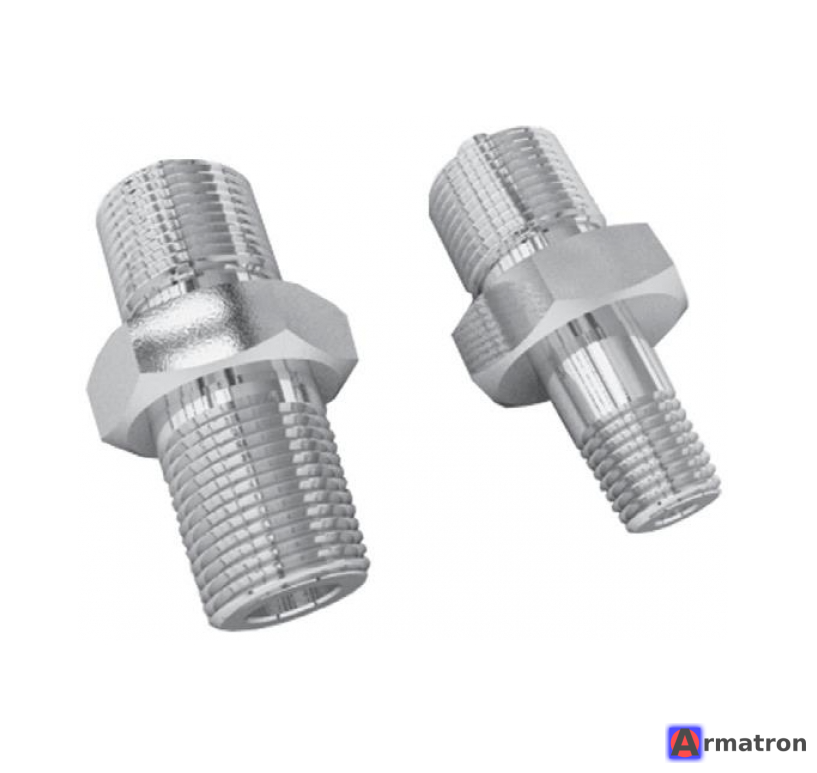

Переходник ПР11 1/2NPT М20 Метран Emerson

Это обозначение относится к монтажному переходнику (адаптеру) производства компании «Метран» (входила в структуру Emerson), который используется для монтажа датчиков давления, манометров и другой контрольно-измерительной аппаратуры.

Вот подробная расшифровка и технические характеристики для запроса «Переходник ПР11 1/2NPT М20»:

1. Назначение

Переходник серии ПР (ПР11) служит для соединения устройств (датчиков), имеющих один тип резьбы, с технологическим процессом (трубой/бобышкой), имеющим другой тип резьбы.

2. Типы резьбы (Важный момент)

В вашем запросе указаны «1/2NPT» и «М20». У переходников всегда есть «внутренняя» (мама) и «наружная» (папа) резьба. Существует два основных варианта исполнения для этой маркировки, вам нужно проверить, какой именно нужен:

• Вариант А (наиболее частый): Для установки датчика с резьбой М20 в трубу с резьбой NPT.
  • Внутренняя: М20х1,5 (сюда вкручивается датчик).
  • Наружная: 1/2 NPT (это вкручивается в трубу).
• Вариант Б: Для установки импортного датчика (NPT) в отечественную арматуру (М20).
  • Внутренняя: 1/2 NPT (сюда вкручивается датчик).
  • Наружная: М20х1,5 (это вкручивается в трубу).

Примечание: М20 в КИПиА практически всегда означает метрическую резьбу с шагом 1.5 (М20х1,5).

3. Технические характеристики

• Модель: ПР-11 (Прямой точеный переходник, шестигранник).
• Материал корпуса: Обычно нержавеющая сталь 12Х18Н10Т или AISI 316L (коррозионностойкая).
• Рабочее давление: Стандартные модели выдерживают до 25 МПа или 40 МПа (зависит от конкретного паспорта изделия, для высоких давлений используются спецсплавы).
• Уплотнение:
  • Со стороны М20х1,5 обычно используется прокладка (медь/фторопласт).
  • Со стороны 1/2 NPT (коническая резьба) уплотнение происходит за счет деформации витков резьбы, рекомендуется использовать фум-ленту или герметик.

4. Пример полного кода заказа

Обычно в спецификациях это выглядит так:
Метран-ПР-11-М20х1,5(вн)-1/2NPT(нар)-40МПа
(Где "вн" — внутренняя резьба, "нар" — наружная).

5. Применение

Используется с датчиками давления серий:

• Метран-150, Метран-100, Метран-75, Метран-55.
• Rosemount 3051, 2088 (Emerson).
• Любыми манометрами с соответствующей резьбой.
