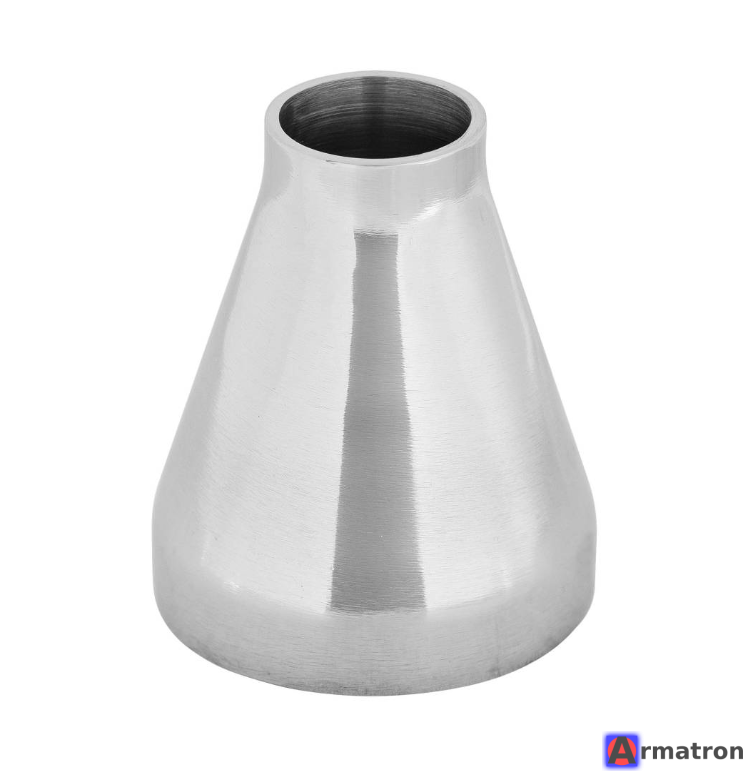

Этот технический запрос описывает концентрический переход (Concentric Reducer), изготовленный из дуплексной стали, предназначенный для систем с высоким давлением.
Ниже приведены подробные расшифровки и технические характеристики данного изделия:
1. Расшифровка наименования
- Тип изделия: Переход концентрический (Concentric Reducer) — соединительная деталь трубопровода, симметрично сужающая диаметр трубы по центральной оси.
-
Типоразмер: 2 1/2" x 2" (NPS 2.5 — вход, NPS 2 — выход).
- Наружный диаметр большего конца (D): 73.0 мм.
- Наружный диаметр меньшего конца (d): 60.3 мм.
- Стандарт изготовления: ASTM A815. Это стандарт на фитинги из кованой ферритной, ферритно-аустенитной (дуплексной) и мартенситной нержавеющей стали.
-
Толщина стенки (Schedule): SCH 160. Это серия для высокого давления (очень толстая стенка).
- Толщина стенки для 2 1/2": 9.53 мм.
- Толщина стенки для 2": 8.74 мм.
- Марка стали: S31803 (Duplex 2205). Это наиболее распространенная марка дуплексной нержавеющей стали.
2. Технические характеристики материала (S31803 / 2205)
Дуплексная сталь S31803 обладает микроструктурой, состоящей примерно из равных частей аустенита и феррита.
- Коррозийная стойкость: Высокая устойчивость к точечной (питтинговой) и щелевой коррозии, а также к коррозионному растрескиванию под напряжением (особенно в средах с содержанием хлоридов).
- Прочность: Примерно в два раза выше, чем у стандартных аустенитных сталей (типа 316L).
- Температурный диапазон: Обычно используется от -50°C до +300°C (при более высоких температурах металл становится хрупким).
3. Размеры согласно ASME B16.9 (стандарт на фитинги встык)
Для перехода 2 1/2" x 2":
- Строительная длина (H): 76 мм (3 дюйма).
- Тип присоединения: Butt Weld (BW) — сварка встык. Кромки обычно подготовлены под сварку (снята фаска).
4. Применение
Такие переходы используются в ответственных отраслях, где требуется сочетание высокой прочности и коррозийной стойкости:
- Нефтегазовая промышленность: Добыча на шельфе, транспортировка высокосернистой нефти и газа.
- Химическая промышленность: Работа с агрессивными средами, кислотами и растворами хлоридов.
- Опреснение воды: Системы с морской водой.
- Целлюлозно-бумажная промышленность: Отбельные установки.
5. Что важно проверить при заказе/приемке:
- Метод изготовления: WP-S (бесшовный) или WP-W (сварной с рентгеноконтролем шва). Для SCH 160 чаще встречаются бесшовные.
- Сертификация: Наличие сертификата 3.1 (EN 10204) с указанием химического состава и механических испытаний.
- Испытания: Требуется ли дополнительный тест на межкристаллитную коррозию (ASTM G48) или проверка микроструктуры (Ferrite Content).
