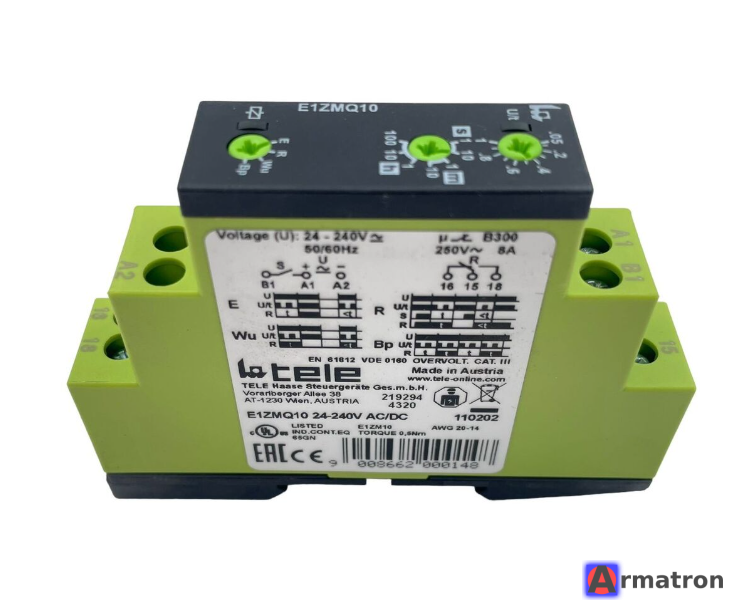

Peле времени E1ZMQ10 24-240VАС/DС 110202A TELE

Это техническое описание многофункционального реле времени TELE Haase E1ZMQ10 (артикул 110202A) из серии ENYA.

Это надежное промышленное реле австрийского производства, которое широко используется в автоматизации. Ниже приведены подробные характеристики и описание функций.

Основные характеристики

• Производитель: TELE Haase (Австрия).
• Тип: Многофункциональное реле времени.
• Напряжение питания: Универсальное 24...240 V AC/DC (переменный или постоянный ток).
• Выход: 1 перекидной контакт (SPDT / 1 CO).
• Коммутируемая способность: 8А / 250В AC.
• Ширина корпуса: 17.5 мм (1 модуль на DIN-рейку).
• Артикул для заказа: 110202A.

Временные диапазоны

Реле имеет 7 выбираемых диапазонов времени, которые настраиваются поворотным переключателем:

• Диапазон настройки: от 0.05 секунды до 100 часов.
  • 1 с (50 мс ... 1 с)
  • 10 с (500 мс ... 10 с)
  • 1 мин (3 с ... 1 мин)
  • 10 мин (30 с ... 10 мин)
  • 1 ч (3 мин ... 1 ч)
  • 10 ч (30 мин ... 10 ч)
  • 100 ч (5 ч ... 100 ч)

Функции (7 режимов работы)

Режим выбирается поворотным переключателем на лицевой панели:

1. E (ON delay): Задержка включения. (Подача питания -> отсчет времени -> включение реле).
2. R (OFF delay): Задержка выключения по управляющему контакту. (Требует постоянного питания и сигнала на входе B1).
3. Ws (Single shot leading edge): Формирование импульса по переднему фронту управляющего сигнала (запуск по нажатию кнопки).
4. Wa (Single shot trailing edge): Формирование импульса по заднему фронту управляющего сигнала (запуск при отпускании кнопки/снятии сигнала).
5. Es (ON delay with control input): Задержка включения, управляемая контактом (старт отсчета при подаче сигнала на B1).
6. Wu (Single shot voltage controlled): Формирование импульса при подаче питания (одиночный импульс при включении).
7. Bp (Flasher pause first): Симметричный цикл (мигание), начинающийся с паузы.

Схема подключения

• A1 (+/~): Питание (фаза или плюс).
• A2 (-/~): Питание (нейтраль или минус).
• B1: Управляющий вход (для функций R, Ws, Wa, Es). Активируется подачей потенциала с клеммы A1.
• 15: Общий контакт реле.
• 16: Нормально замкнутый контакт (NC).
• 18: Нормально разомкнутый контакт (NO).

Индикация

На лицевой панели находятся два светодиода:

• Зеленый LED (U/t):
  • Горит постоянно: Питание подано.
  • Мигает медленно: Идет отсчет времени (t).
• Желтый LED (R):
  • Горит: Выходное реле активно (контакты 15-18 замкнуты).

Это реле является универсальным решением для большинства задач по управлению задержками времени в щитах автоматики благодаря широкому диапазону питания и множеству функций.
