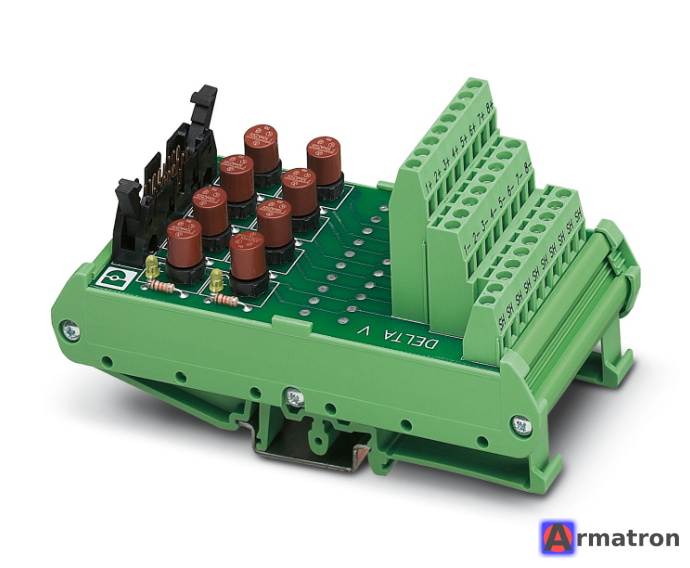

Phoenix Contact UM-DELTAV/A/SI (артикул 5603256) — это пассивный интерфейсный модуль, специально разработанный для работы с распределенной системой управления (РСУ) Emerson DeltaV.
Этот модуль служит связующим звеном между полевыми устройствами и платами ввода-вывода (I/O) системы DeltaV.
Основные характеристики и назначение:
- Назначение: Предназначен для подключения 8-канальных карт аналоговых сигналов (Analog Input) системы DeltaV.
- Индивидуальная защита (SI): Индекс «SI» в названии означает наличие индивидуальных предохранителей для каждого канала. Это защищает систему управления от коротких замыканий или перегрузок на стороне полевых устройств.
- Светодиодная индикация: Модуль обычно оснащен светодиодными индикаторами для визуального контроля состояния предохранителей (индикация обрыва/перегорания).
- Компактность: Монтируется на стандартную DIN-рейку (NS 35), что экономит место в шкафу управления.
-
Разъемы:
- Со стороны системы: Специальный разъем для подключения системного кабеля DeltaV.
- Со стороны поля: Винтовые клеммы для прямого подключения проводов от датчиков.
Технические параметры (типовые):
- Рабочее напряжение: 24 В постоянного тока (DC).
- Количество каналов: 8.
- Тип предохранителя: Обычно используются стеклянные предохранители 5x20 мм (номинал зависит от конкретной задачи, часто 63 мА или 125 мА).
- Тип подключения: Винтовые зажимы.
- Диапазон рабочих температур: от -20°C до +50°C.
Преимущества использования:
- Упрощение монтажа: Использование готовых системных кабелей Phoenix Contact (серия FLK) сокращает время сборки шкафа и сводит к минимуму ошибки при подключении.
- Безопасность: Изоляция цепей и индивидуальная защита каждого канала повышают отказоустойчивость всей системы.
- Удобство обслуживания: Простая замена предохранителей и четкая маркировка каналов.
Совместимость:
Этот модуль чаще всего используется с картами DeltaV серий M и S (например, для 8-канальных аналоговых входных карт 4–20 мА).
- Производитель Phoenix Contact
