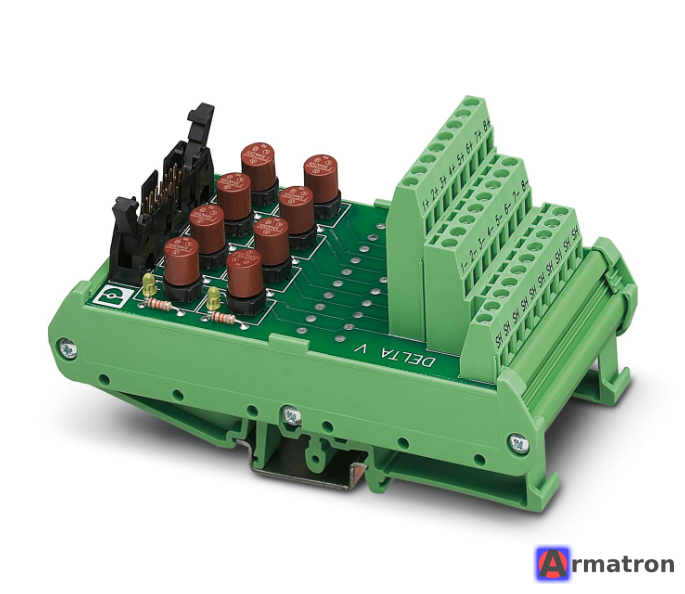

Пассивный модуль UM-DELTA V/D/SI/BFI 5603253 Phoenix Contact

Phoenix Contact UM-DELTA V/D/SI/BFI (артикул 5603253) — это пассивный интерфейсный модуль, специально разработанный для интеграции с распределенной системой управления (РСУ) Emerson DeltaV.

Этот модуль служит «мостом» между полевыми устройствами и платами ввода-вывода DeltaV, обеспечивая удобное клеммное соединение, защиту каждого канала и индикацию неисправностей.

Основные характеристики и расшифровка названия:

• UM (универсальный модуль): профиль для монтажа на стандартную DIN-рейку.
• DELTA V: Полная совместимость с системой Emerson DeltaV.
• D (D-SUB): Наличие разъема D-SUB (обычно 25-контактного) для быстрого подключения к системному кабелю DeltaV.
• SI (Sicherung / Fuse): Каждый канал оснащен индивидуальным держателем предохранителя.
• BFI (Blown Fuse Indication): Наличие светодиодной индикации перегорания предохранителя для каждого канала.

Технические параметры:

1. Количество каналов: 16.
2. Тип подключения (полевой уровень): Винтовые клеммы (для подключения проводов от датчиков/исполнительных механизмов).
3. Тип подключения (системный уровень): Разъем D-SUB 25 (штыревой/папа).
4. Рабочее напряжение: Обычно 24 В постоянного тока (DC).
5. Предохранители: Используются стандартные стеклянные или керамические предохранители 5x20 мм (номинал подбирается в зависимости от задачи, часто 50 мА или 100 мА).
6. Индикация: Светодиоды, которые загораются при перегорании предохранителя (облегчают диагностику в шкафу).
7. Монтаж: На DIN-рейку NS 35/7,5.
8. Габариты: Ширина модуля составляет примерно 162 мм.

Применение:

Модуль используется в шкафах автоматики для подключения:

• Дискретных входов/выходов.
• Аналоговых входов (4-20 мА) с защитой по току.

Преимущества данной модели:

• Безопасность: Индивидуальная защита каждого канала предотвращает выход из строя всей карты ввода-вывода DeltaV при коротком замыкании в поле.
• Удобство обслуживания: Благодаря индикации BFI обслуживающий персонал сразу видит, на каком канале произошла авария.
• Компактность: Экономит место в шкафу по сравнению с использованием обычных клемм с предохранителями и промежуточных реле.
• Быстрый монтаж: Использование готовых системных кабелей DeltaV с разъемами D-SUB исключает ошибки при расключении системной части.

Совместимость:

Обычно используется с 16-канальными картами ввода-вывода DeltaV через стандартные соединительные кабели Phoenix Contact или Emerson.
