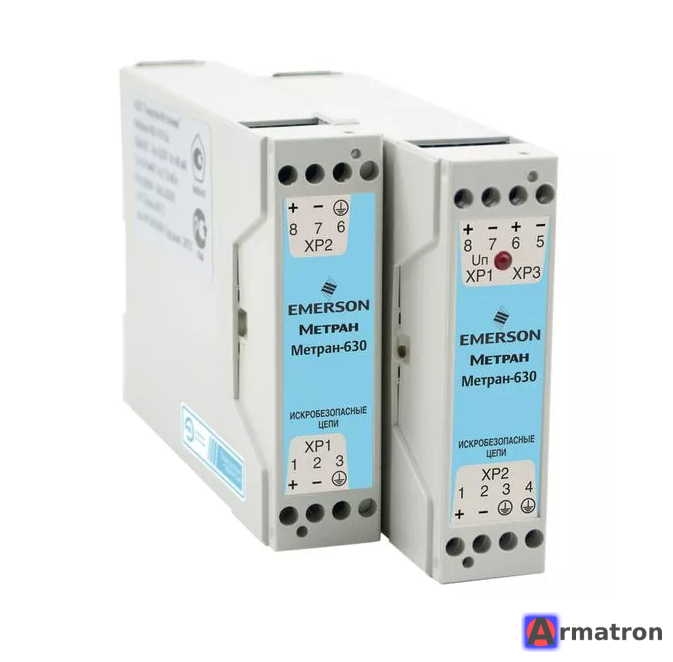

Пассивный барьер искрозащиты Метран-630-102-Ex

Метран-630-102-Ex — это пассивный искрозащитный барьер на стабилитронах (так называемый «барьер Зенера»). Он предназначен для обеспечения сопряжения электрооборудования, находящегося в безопасной зоне, с устройствами, расположенными во взрывоопасных зонах.

Ниже приведен подробный обзор характеристик, назначения и особенностей данной модели.

1. Назначение

Барьер ограничивает электрическую энергию (напряжение и ток), поступающую во взрывоопасную цепь, до безопасного уровня, при котором не может произойти воспламенение взрывоопасной смеси (газа или пыли).

2. Основные технические характеристики (Метран-630-102)

Модель 102 является одной из самых распространенных в линейке и обычно используется для стандартных сигналов 4-20 мА.

• Тип барьера: Пассивный (не требует отдельного питания).
• Количество каналов: 2 независимых канала.
• Маркировка взрывозащиты: [Ex ia Ga] IIC или [Ex ib Gb] IIC.
• Максимальное напряжение входа (UmUm​): 250 В (эффективное).
• Номинальное рабочее напряжение (UрабUраб​): до 24 В.
• Максимальное выходное напряжение (UoUo​): ~28 В.
• Максимальный выходной ток (IoIo​): ~93 мА.
• Внутреннее сопротивление: Около 300 Ом (важно учитывать при расчете падения напряжения в петле 4-20 мА).
• Погрешность: Практически не вносит дополнительной погрешности (передает сигнал «как есть»), но вносит активное сопротивление в цепь.

3. Схема работы

Внутри барьера находятся:

1. Предохранители: Перегорают при превышении тока.
2. Стабилитроны (Зенеровские диоды): Ограничивают напряжение на выходе, сбрасывая излишки на «землю».
3. Резисторы: Ограничивают ток в цепи.

4. Область применения

Модель Метран-630-102-Ex чаще всего применяется для подключения:

• Датчиков давления, температуры, расхода с выходным сигналом 4–20 мА.
• Электропневматических преобразователей.
• Дискретных датчиков («сухой контакт»).
• Электромагнитных клапанов малой мощности.

5. Важные особенности монтажа

1. Обязательное заземление: Пассивные барьеры Зенера требуют обязательного подключения к шине искробезопасного заземления (сопротивление не более 1 Ом). Если заземление отсутствует, барьер не сможет защитить цепь, так как лишняя энергия не будет отводиться.
2. Падение напряжения: Поскольку внутри установлены ограничительные резисторы, барьер вносит сопротивление в контур (300 Ом на канал). Необходимо убедиться, что блоку питания хватает напряжения для работы датчика с учетом этого сопротивления.
3. Невосстанавливаемость: Если в цепи произойдет серьезный скачок напряжения и сработает предохранитель внутри барьера, устройство придется заменить (предохранители залиты компаундом и не подлежат замене).

6. Расшифровка кода заказа (пример)

• Метран-630 — серия барьеров.
• 102 — код модели, определяющий электрические параметры (напряжение, ток, сопротивление).
• Ex — наличие сертификата взрывозащиты.

Резюме

Метран-630-102-Ex — это надежное, простое и бюджетное решение для искрозащиты стандартных аналоговых цепей 4–20 мА. Однако оно требует очень качественного заземления и учета падения напряжения на резисторах барьера.
