Панель оператора AOP-2 DEIF

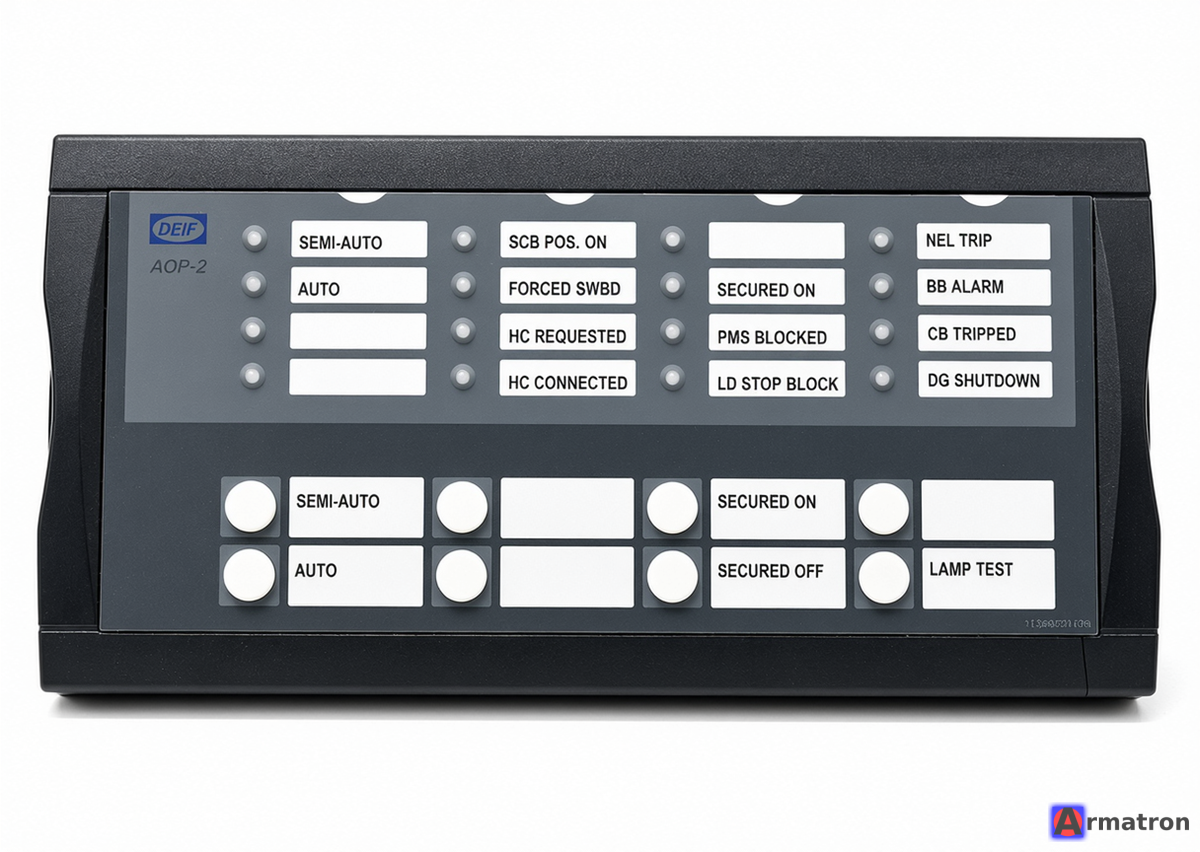

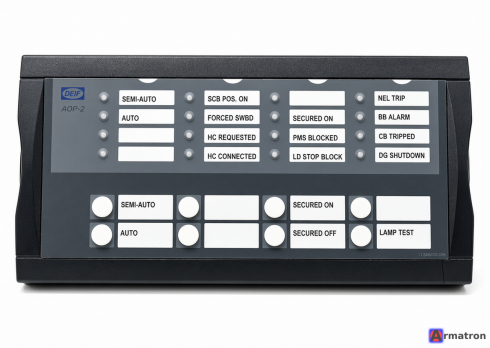

Панель оператора DEIF AOP-2 (Annunciator Operator Panel) — это выносное устройство индикации и управления, предназначенное для работы с контроллерами DEIF серий AGC-4, AGC 200, GPC-3, GPU-3 и другими совместимыми устройствами.

Ниже приведен подробный обзор характеристик, функций и особенностей этой панели.

1. Основное назначение

AOP-2 используется для расширения возможностей интерфейса основного контроллера. Она позволяет:

• Выносить индикацию состояния системы на дверь шкафа или в удаленный пост управления.
• Отображать аварийные сигналы и статусы с помощью светодиодов.
• Дистанционно управлять агрегатом (пуск, останов, выбор режима) с помощью настраиваемых кнопок.

2. Ключевые характеристики

• Светодиоды (LED): 16 настраиваемых двухцветных светодиодов (обычно красный/зеленый или желтый/зеленый). Каждый светодиод можно запрограммировать на определенное событие (например, «Генератор в сети», «Низкое давление масла», «Общая авария»).
• Кнопки: 8 настраиваемых кнопок управления.
• Специальные кнопки: Имеются выделенные кнопки для проверки ламп (Lamp Test) и квитирования (сброса) аварий (Silence/Acknowledge).
• Звуковой сигнал: Встроенный зуммер для оповещения о новых авариях.
• Связь: Работает по протоколу CANbus (внутренняя шина связи DEIF).
• Защита: Передняя панель имеет степень защиты IP65 (при использовании уплотнения), что позволяет устанавливать её в суровых условиях.

3. Преимущества использования AOP-2

1. Гибкость настройки: С помощью бесплатного ПО DEIF Utility Software (USW) можно назначить любую функцию контроллера на любую кнопку или светодиод панели.
2. Кастомизация: В комплекте с панелью идут бумажные вставки (лейблы), на которых можно распечатать названия сигналов на русском или любом другом языке и вставить их в специальные слоты под прозрачную пленку.
3. Удаление: Панель можно разместить на расстоянии до нескольких сотен метров от основного контроллера (ограничено спецификацией шины CAN).
4. Компактность: Экономит место на главной панели управления, перенося второстепенные или специфические функции на отдельный модуль.

4. Подключение

• Питание: 12/24 В постоянного тока (DC).
• Коммуникация: Интерфейс CAN (линии CAN-H, CAN-L, COM). Важно соблюдать топологию «шина» и устанавливать оконечные резисторы 120 Ом, если панель является крайним устройством в сети.
• Адресация: На задней стороне панели обычно есть переключатели (DIP-switches) для установки уникального ID адреса в сети CAN.

5. Примеры использования

• В системах параллельной работы: Индикация состояния каждого генератора в многоагрегатной установке.
• В щитах АВР: Кнопки переключения режимов «Авто», «Ручной», «Тест».
• Удаленный пост: Установка в рубке судна или в операторской комнате для мониторинга ДГУ, находящегося в машинном зале.

Типичные проблемы и решения

• Светодиоды мигают красным: Проблема со связью по CAN-шине. Проверьте целостность кабеля, полярность CAN-H/CAN-L и наличие терминирующих резисторов.
• Кнопки не реагируют: Проверьте конфигурацию в Utility Software. Кнопки должны быть привязаны к соответствующим логическим входам в логике контроллера (M-Logic).

Резюме: DEIF AOP-2 — это надежный и простой способ сделать управление электростанцией более информативным и удобным без необходимости установки дорогостоящих графических сенсорных панелей.
