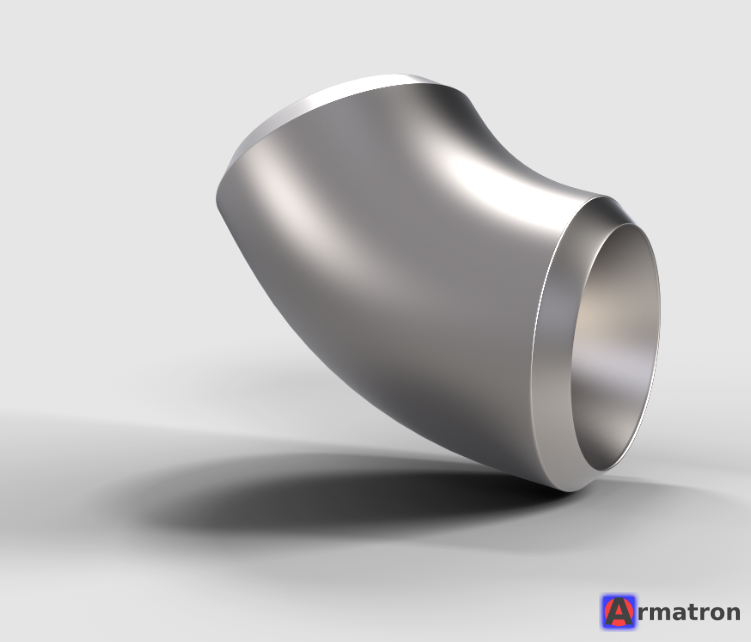

Это техническое описание стандартного трубопроводного фитинга. Ниже приведены подробные характеристики и расшифровка для Отвода 2" 45° ASTM A403 WP304 SCH160S:
1. Расшифровка маркировки
- Отвод 45град: Угол поворота трубопровода составляет 45 градусов.
- 2" (NPS 2): Номинальный размер трубы. В метрической системе это DN 50.
- ASTM A403: Стандарт, определяющий требования к кованым фитингам из аустенитной нержавеющей стали.
-
WP304: Марка материала.
- WP — Wrought Pipe (кованый/изготовленный из трубы).
- 304 — Самая распространенная нержавеющая сталь (аналог по ГОСТ — 08Х18Н10). Устойчива к коррозии и окислению.
- SCH 160S: Толщина стенки. «160» означает очень толстую стенку, предназначенную для систем с высоким давлением. Буква «S» указывает на нержавеющую сталь согласно ASME B36.19.
2. Геометрические размеры (согласно ASME B16.9)
Для отвода типа Long Radius (LR — длинный радиус):
- Наружный диаметр (D): 60,3 мм (2,375 дюйма).
- Толщина стенки (T) для SCH160: 8,74 мм (0,344 дюйма).
- Внутренний диаметр (ID): ~42,8 мм.
- Расстояние от центра до края (Center-to-End, B): 35 мм (1,38 дюйма).
- Примерный вес: ~1,1–1,3 кг.
3. Технические характеристики материала (WP304)
- Химический состав: Хром (18-20%), Никель (8-11%), Углерод (макс. 0.08%).
-
Механические свойства:
- Предел прочности: мин. 515 МПа.
- Предел текучести: мин. 205 МПа.
- Температурный режим: Обычно используется до 400-500°C (при более высоких температурах может наблюдаться межкристаллитная коррозия, в таких случаях лучше использовать 304L или 321).
4. Применение
Благодаря толстой стенке (SCH 160) и коррозионностойкой стали 304, такие отводы применяются в:
- Нефтехимической и химической промышленности.
- Трубопроводах высокого давления.
- Энергетике.
- Пищевой и фармацевтической промышленности (там, где требуется высокая прочность).
5. Аналоги
- Российский аналог (ГОСТ): Отвод 57х9 или 60х9 из стали 08Х18Н10 или 12Х18Н10Т.
- Стандарт размеров: ASME B16.9 (приварка встык — Buttweld).
