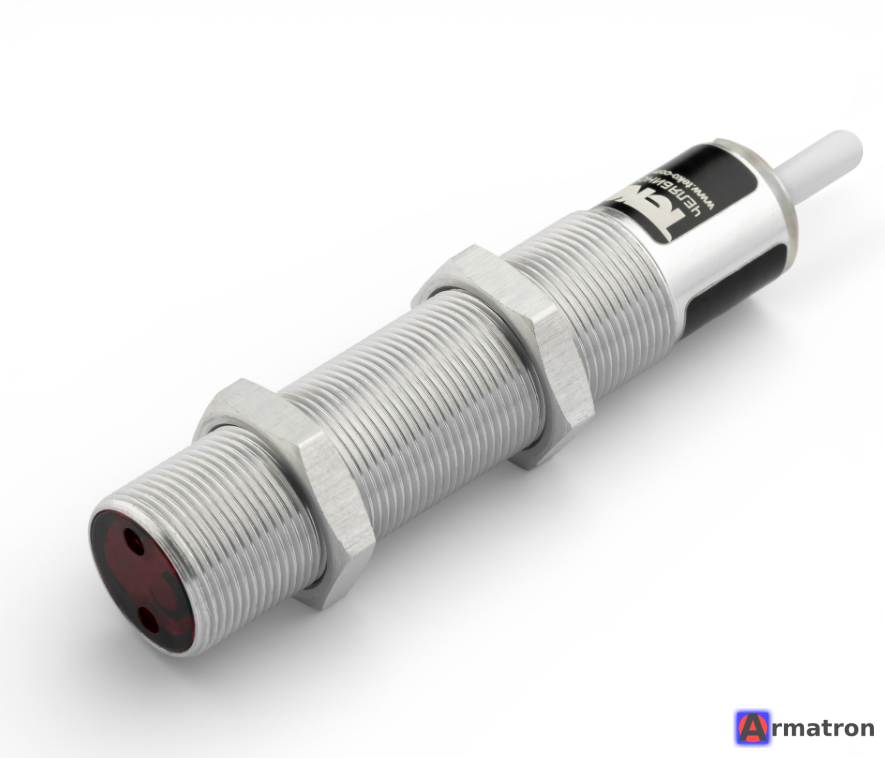

Оптический бесконтактный выключатель OV A43A-31P-400-LZ производства российской компании ТЕКО — это надежный промышленный датчик диффузного типа.
Ниже приведено подробное описание, технические характеристики и особенности данной модели.
1. Принцип работы
Это диффузный датчик. Излучатель и приемник находятся в одном корпусе. Датчик излучает свет, который отражается непосредственно от поверхности объекта и возвращается в приемник. Когда объект попадает в зону чувствительности, датчик срабатывает. Отражатель (рефлектор) для этой модели не требуется.
2. Расшифровка маркировки
- OV — оптический выключатель.
- A43A — тип корпуса (прямоугольный, малогабаритный).
- 31P — тип выхода: PNP, функция выхода: замыкающий (NO — нормально открытый).
- 400 — номинальное расстояние срабатывания (в мм). В данном случае до 400 мм.
- L — наличие встроенной индикации (светодиод).
- Z — наличие схемы защиты от перегрузок и короткого замыкания.
3. Технические характеристики
| Параметр | Значение |
|---|---|
| Расстояние срабатывания | 0...400 мм (регулируется) |
| Тип выхода | PNP NO (замыкающий) |
| Напряжение питания | 10...30 В DC (постоянный ток) |
| Максимальный ток нагрузки | 200 мА |
| Собственный ток потребления | не более 30 мА |
| Материал корпуса | Пластмасса (обычно ударопрочный поликарбонат или ABS) |
| Степень защиты | IP67 (пылевлагозащищенный) |
| Диапазон рабочих температур | -25°C...+75°C |
| Тип подключения | Кабель (обычно 2 метра) |
| Источник света | Инфракрасный (невидимый) или красный видимый |
4. Особенности монтажа и настройки
- Чувствительность: Расстояние срабатывания сильно зависит от цвета и фактуры объекта. Белая бумага отражает лучше всего (400 мм), черный матовый пластик — значительно хуже (дистанция может сократиться в 2-3 раза).
- Регулировка: В верхней или боковой части датчика обычно расположен потенциометр для настройки чувствительности под конкретный объект и фон.
- Световая индикация: Светодиод на корпусе помогает определить состояние датчика: светится при наличии объекта в зоне срабатывания.
5. Схема подключения (стандартная для PNP)
- Коричневый провод: +10...30 В
- Синий провод: 0 В (минус питания)
- Черный провод: Выход (подключается к нагрузке, второй конец нагрузки — к 0 В)
6. Применение
- Контроль наличия деталей на конвейере.
- Подсчет продукции.
- Определение положения упаковок, коробок.
- Системы автоматизации, где невозможно установить отражатель напротив датчика.
Преимущества:
- Отечественное производство (удобство замены и логистики).
- Компактный размер позволяет устанавливать его в ограниченном пространстве.
- Высокая степень защиты IP67 позволяет работать в условиях брызг и пыли.
- Производитель ТЕКО
