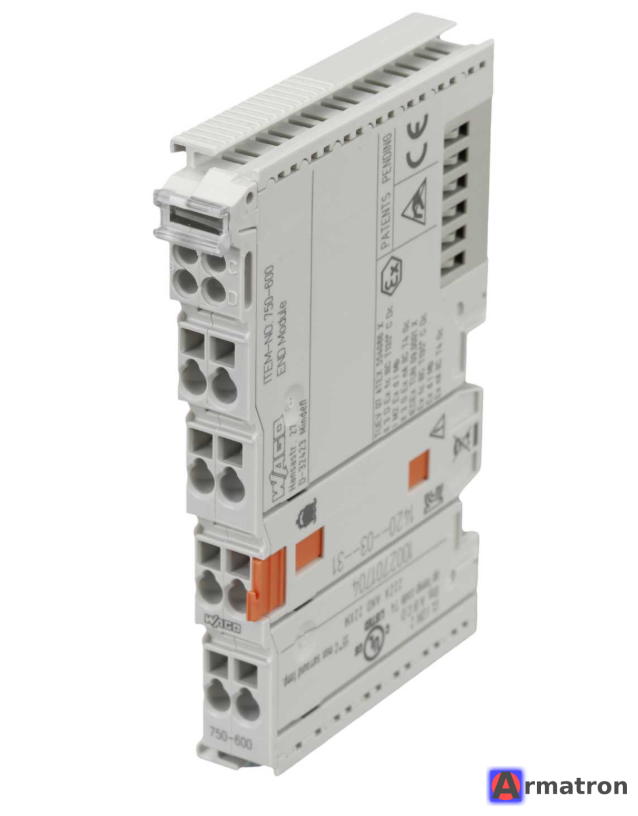

Оконечный модуль 750-600 Wago

WAGO 750-600 — это оконечный модуль (End Module) для модульной системы ввода-вывода WAGO-I/O-SYSTEM 750.

Это пассивный, но критически важный компонент любой сборки ПЛК или узла распределенной периферии WAGO.

Зачем он нужен?

1. Замыкание внутренней шины (K-Bus): Модуль терминирует внутреннюю шину данных, по которой общаются модули ввода-вывода с каплером (контроллером). Без него система не увидит модули и выдаст ошибку конфигурации.
2. Защита контактов: Он закрывает открытые скользящие контакты последнего модуля в корзине, защищая их от пыли, грязи и случайного прикосновения.
3. Механическое завершение: Он фиксирует сборку на DIN-рейке с правой стороны.

Основные характеристики

• Ширина: 12 мм.
• Монтаж: На стандартную DIN-рейку 35 мм.
• Тип: Пассивный (не потребляет ток из внутренней шины, не имеет адреса).
• Совместимость: Подходит для всех серий 750 и 753.

Важные нюансы эксплуатации

• Обязательность: В любой сборке WAGO 750 обязательно должен стоять один модуль 750-600 в самом конце (крайний справа). Без него узел не перейдет в рабочий режим (Run).
• Отсутствие электроники: Внутри модуля нет активных электронных компонентов, это фактически "заглушка" с согласующими резисторами для шины.
• Диагностика: Если на контроллере (каплере) мигает светодиод ошибки шины (обычно красный I/O или MS/NS), первое, что нужно проверить — плотно ли установлен оконечный модуль 750-600.

Схема установки

[Каплер/Контроллер] + [Модули ввода-вывода] + [750-600]

Если вы проектируете систему, всегда закладывайте один 750-600 на каждый физический узел (остров) ввода-вывода.
