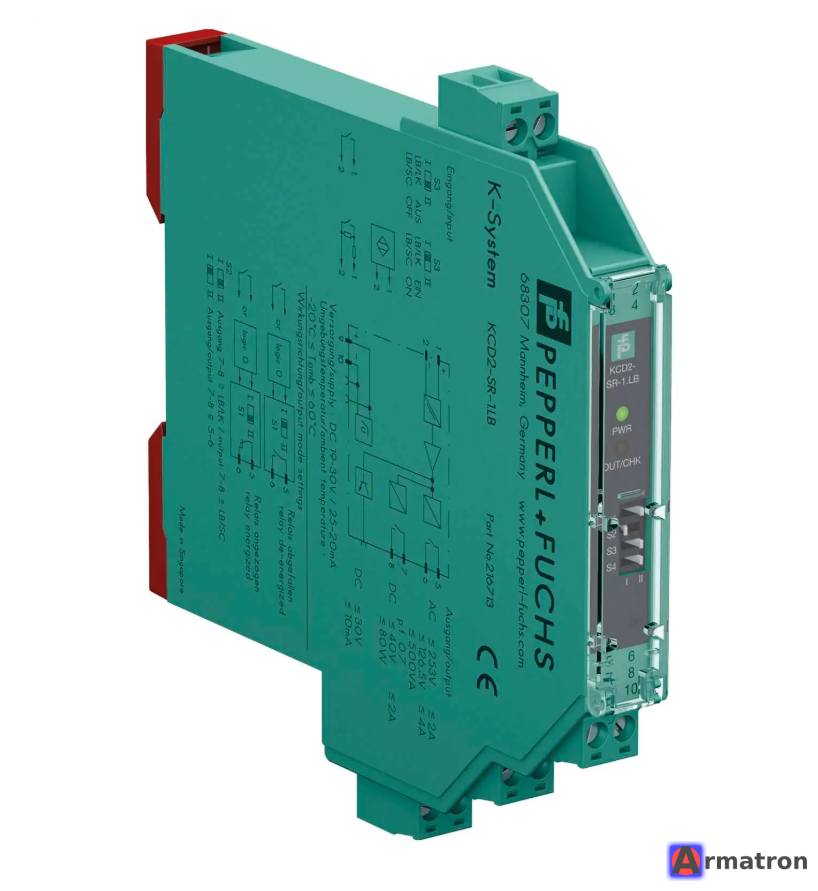

Одноканальный усилитель KCD2-SR-1.LB Pepperl+Fuchs

Pepperl+Fuchs KCD2-SR-1.LB — это одноканальный переключающий усилитель (искрозащитный барьер), предназначенный для передачи дискретных сигналов из взрывоопасной зоны в безопасную. Он входит в компактную серию K-System (ширина корпуса всего 12,5 мм).

Ниже приведен подробный обзор характеристик и функций этого устройства:

Основное назначение

Устройство используется для подключения датчиков стандарта NAMUR или механических контактов («сухих контактов»), расположенных во взрывоопасной зоне. Оно обеспечивает гальваническую развязку и ограничивает энергию, поступающую в опасную зону, до искробезопасного уровня.

Ключевые технические характеристики

• Количество каналов: 1.
• Питание: 24 В постоянного тока (DC). Возможно питание через клеммы или специальную шину Power Rail.
• Вход: Искробезопасный (Ex ia). Поддерживает:
  • Датчики NAMUR (EN 60947-5-6).
  • Механические контакты.
• Выход: релейный (перекидной контакт / SPDT).
• Ширина корпуса: 12,5 мм (экономит место на DIN-рейке).
• Функция LFD (обнаружение неисправности линии): контроль линии на наличие обрыва или короткого замыкания. При повреждении кабеля реле переходит в состояние ошибки, а на передней панели загорается красный светодиод.

Функциональные особенности

1. Инверсия сигнала: С помощью DIP-переключателей на корпусе можно настроить режим работы выхода (прямой или инверсный).
2. Контроль ошибок (LB/SC): Можно включить или отключить мониторинг обрыва линии (LB) и короткого замыкания (SC).
3. Безопасность (SIL): Устройство сертифицировано для использования в системах функциональной безопасности до уровня SIL 2 (IEC 61508).
4. Гальваническая развязка: Обеспечивает разделение между входом, выходом и цепями питания.

Индикация на передней панели

• Зеленый светодиод (PWR): Питание включено.
• Желтый светодиод (OUT): Состояние выходного реле (включено/выключено).
• Красный светодиод (ERR): Неисправность линии (обрыв или КЗ) или внутренняя ошибка.

Преимущества серии KCD2

• Компактность: В два раза уже стандартных модулей серии KFD2 (12,5 мм против 20 мм).
• Надежность: Высокая степень защиты цепей и долгий срок службы.
• Удобство монтажа: Установка на стандартную DIN-рейку 35 мм.

Применение

Типичные области применения включают нефтегазовую, химическую, фармацевтическую и пищевую промышленность, где необходимо передавать сигналы от концевых выключателей, датчиков уровня или кнопок из взрывоопасных зон (Ex-зоны).
