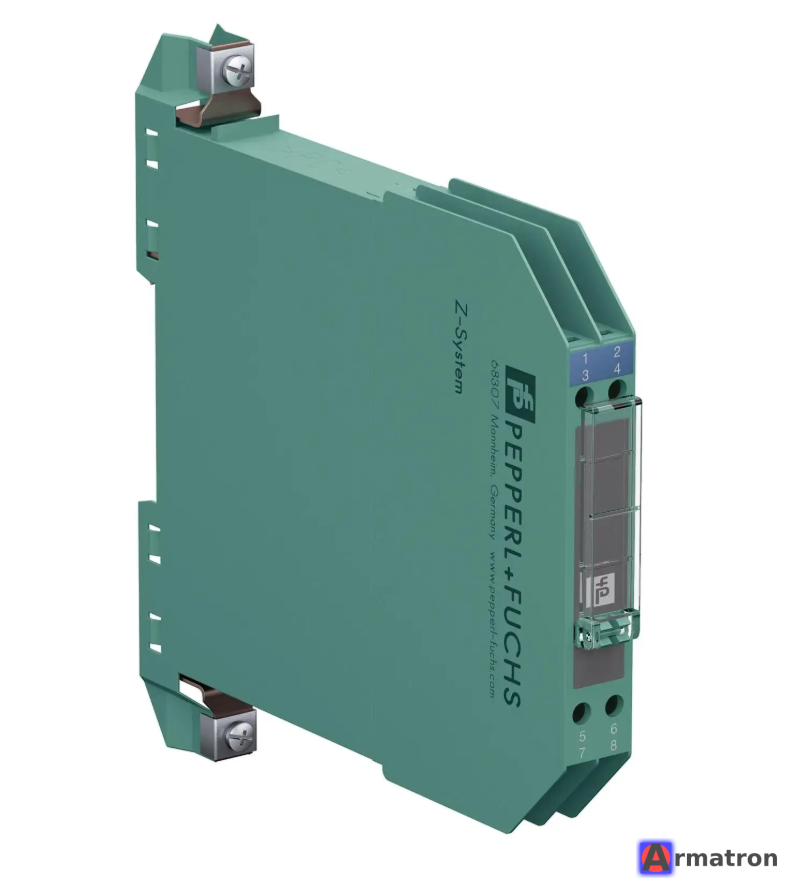

Одноканальный стабилитронный барьер Z928 Pepperl+Fuchs

Z928 Pepperl+Fuchs — это одноканальный барьерный стабилитрон (барьер Зенера) с положительной полярностью, предназначенный для обеспечения искробезопасности электрических цепей, находящихся во взрывоопасных зонах.

Ниже приведен подробный обзор характеристик, принципа работы и применения этого устройства.

1. Назначение

Барьер Z928 ограничивает энергию (напряжение и ток), которая может попасть из безопасной зоны в опасную (взрывоопасную) зону в случае неисправности системы управления. Это предотвращает возникновение искр или перегрева, которые могут привести к взрыву.

2. Основные технические характеристики

• Тип барьера: Стабилитронный (пассивный).
• Количество каналов: 1.
• Полярность: Положительная (Positive).
• Рабочее напряжение (U_w): макс. 26.5 В (напряжение, при котором ток утечки < 10 мкА).
• Напряжение холостого хода (U_o): 28 В.
• Сопротивление (R_min): 301 Ом.
• Ток короткого замыкания (I_sc): 93 мА.
• Номинал предохранителя: 50 мА.
• Тип монтажа: На 35-мм DIN-рейку.
• Степень защиты: IP20.
• Рабочая температура: -20 °C ... +60 °C.

3. Конструкция и принцип работы

Z928 состоит из:

1. Быстродействующих предохранителей: защищают цепь от перегрузки.
2. Стабилитронов (диодов Зенера): ограничивают напряжение.
3. Токоограничивающих резисторов: ограничивают силу тока.

В случае аварийного скачка напряжения стабилитроны начинают проводить ток на «землю», что приводит к перегоранию предохранителя и разрыву цепи, защищая опасную зону.

4. Маркировка взрывозащиты

Устройство соответствует международным стандартам ATEX и IECEx:

• [Ex ia Ga] IIC: может использоваться для защиты цепей, работающих в самых опасных зонах (Зона 0, 1, 2) с газами группы IIC (водород, ацетилен и др.).
• [Ex ia Da] IIIC: для защиты в средах с горючей пылью.

5. Особенности подключения и монтажа

• Заземление: Для корректной работы барьеров Зенера серии Z крайне важно наличие высококачественного искробезопасного заземления. Сопротивление заземления должно быть менее 1 Ом. Барьер соединяется с шиной заземления через крепление на DIN-рейке.
• Разделение цепей: Кабели искробезопасных цепей (синие) должны быть физически отделены от искроопасных цепей (черные/серые) в соответствии с нормами электромонтажа во взрывоопасных зонах.
• Пассивность: Устройство не требует внешнего питания.

6. Применение

Чаще всего Z928 используется для подключения:

• Датчики с выходным сигналом 4–20 мА.
• Дискретные датчики (сухой контакт, герконы).
• Электромагнитные клапаны (малой мощности).
• Преобразователи давления, температуры и уровня.

Преимущества модели Z928:

• Компактность: ширина модуля всего 12,5 мм, что экономит место в шкафу.
• Надежность: простая конструкция без активных электронных компонентов.
• Сменные предохранители: в некоторых версиях серии Z возможна замена блока предохранителей (зависит от конкретной модификации корпуса).

Важное замечание: При выборе барьера убедитесь, что его параметры (Uo,Io,PoUo​,Io​,Po​) соответствуют параметрам искробезопасности вашего полевого прибора (Ui,Ii,PiUi​,Ii​,Pi​), а емкость и индуктивность кабеля не превышают допустимых значений (Co,LoCo​,Lo​).
