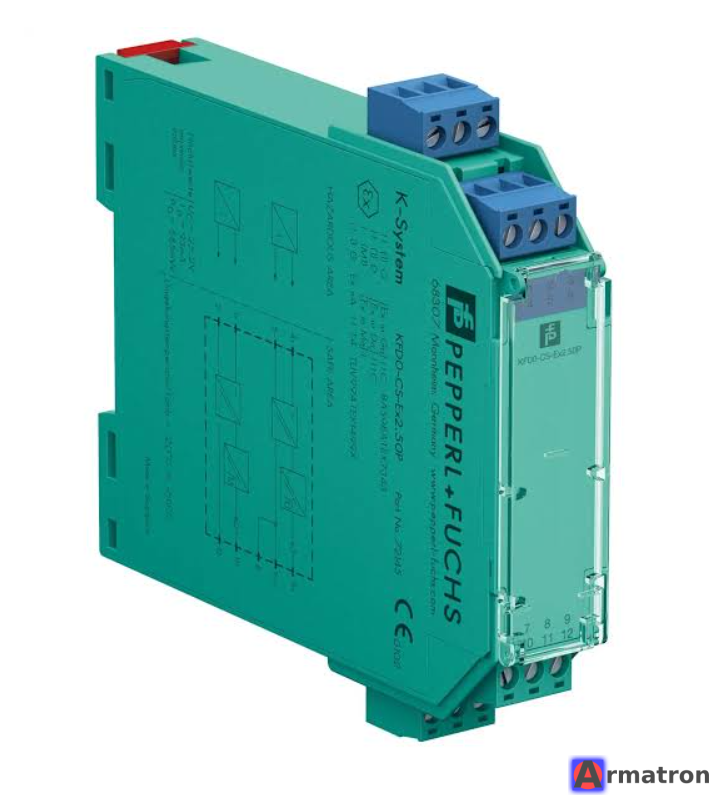

Одноканальный изолирующий барьер KFD0-CS-Ex1.50P Pepperl+Fuchs

KFD0-CS-Ex1.50P — это одноканальный изолирующий барьер (барьер искрозащиты) серии K-System от компании Pepperl+Fuchs.

Этот прибор предназначен для передачи сигналов 4–20 мА из безопасной зоны в опасную (Ex-зону) или наоборот, обеспечивая при этом гальваническую развязку и ограничение энергии для искробезопасности цепей.

Основные характеристики и особенности:

1. Тип устройства: Пассивный изолятор (повторитель тока).
2. Питание: Устройство не требует отдельного источника питания (питается от токовой петли). Это упрощает монтаж и экономит место в шкафу.
3. Каналы: 1 канал.
4. Вход/выход: Сигнал 4...20 мА.
5. Передача данных (HART): Поддерживает двустороннюю передачу цифровых сигналов по протоколу HART. Это позволяет удаленно настраивать датчики и клапаны, находящиеся в опасной зоне.
6. Клеммы (индекс "P"): Буква «P» в названии означает наличие втычных клемм (пружинных зажимов). Они обеспечивают быстрый монтаж без использования отвертки и устойчивы к вибрациям.
7. Корпус: Узкий корпус шириной 12,5 мм для монтажа на DIN-рейку 35 мм.

Технические параметры:

• Падение напряжения: поскольку барьер является пассивным элементом, он вносит определенное падение напряжения в контур (обычно около 5 В при 20 мА). Это необходимо учитывать при расчете нагрузки в цепи.
• Точность: Высокая линейность передачи сигнала.
• Рабочая температура: от -20 до +60 °C.
• Степень защиты: IP20.

Маркировка взрывозащиты:

• ATEX/IECEx: Прибор сертифицирован для установки в безопасной зоне, но его цепи могут выходить в зоны 0, 1, 2 (для газов) и 20, 21, 22 (для пыли).
• Маркировка цепей: [Ex ia Ga] IIC, [Ex ia Da] IIIC.

Применение:

• Управление исполнительными механизмами (например, электропневматическими позиционерами клапанов) во взрывоопасных зонах.
• Подключение 2-проводных измерительных преобразователей (датчиков давления, температуры и т. д.).

Преимущества модели KFD0-CS-Ex1.50P:

• Надежность: Компания Pepperl+Fuchs является мировым лидером в области искрозащиты.
• Компактность: Позволяет плотно размещать модули на рейке.
• Экономия: Отсутствие необходимости подводить питание 24 В постоянного тока к самому барьеру снижает затраты на кабельную продукцию и клеммные колодки.

Важное примечание: При проектировании системы с этим барьером обязательно проверьте, хватит ли выходного напряжения вашего контроллера (ПЛК/ОСУ) для питания всей петли с учетом падения напряжения на барьере и сопротивления линии.
