Одноканальный изолированный барьер искрозащиты HiD2071 Pepperl+Fuchs

HiD2071 от компании Pepperl+Fuchs — это высокоплотный одноканальный изолированный барьер искрозащиты, входящий в серию H-System. Он предназначен для передачи дискретных сигналов (состояний) из взрывоопасной зоны в безопасную.

Вот подробный обзор его характеристик и функций:

1. Назначение

Барьер используется для подключения полевых устройств, таких как:

• Датчики стандарта NAMUR.
• Механические контакты («сухой контакт»).
• Дистанционные переключатели.

Он обеспечивает гальваническую развязку между входом, выходом и цепями питания.

2. Основные характеристики

• Количество каналов: 1 канал.
• Тип выхода: Транзисторный выход (пассивный, с открытым коллектором).
• Питание: 24 В постоянного тока (DC). Питание обычно подается через специальную плату (Termination Board), на которую устанавливается модуль.
• Частота переключения: до 1 кГц (высокая скорость работы).
• Монтаж: Устанавливается на объединительные платы (Termination Boards) системы HiD. Это позволяет экономить место в шкафу управления (высокая плотность компоновки).

3. Функциональные возможности

• Контроль неисправности линии (LFD): Барьер может обнаруживать обрыв провода или короткое замыкание в цепи датчика. Сигнал ошибки передается через отдельный выход или индицируется на модуле.
• Реверс фазы: С помощью DIP-переключателей можно инвертировать логику работы выхода (нормально разомкнутый / нормально замкнутый).
• Светодиодная индикация:
  • Желтый: состояние выхода.
  • Красный: ошибка линии (LB/SC).
  • Зеленый: наличие питания.

4. Искробезопасность (Ex-параметры)

HiD2071 имеет сертификаты для работы с оборудованием в зонах 0, 1, 2, а также в зонах с горючей пылью.

• Маркировка взрывозащиты (типовая):

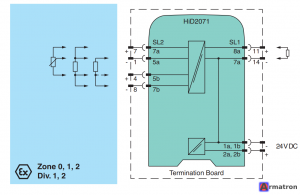

  • [Ex ia Ga] IIC
  • [Ex ia Da] IIIC
  • II (1) G [Ex ia Ga] IIC
• SIL уровень: Подходит для использования в системах безопасности до уровня SIL 2 согласно IEC 61508.

5. Преимущества серии HiD

Модуль HiD2071 очень узкий (около 12.5–18 мм, в зависимости от конкретной модификации корпуса системы H), что позволяет размещать большое количество каналов на стандартной DIN-рейке через интерфейсные платы. Это значительно упрощает монтаж и расключение кабелей к PLC/DCS.

Применение

Чаще всего применяется в нефтегазовой, химической и фармацевтической промышленности, где требуется передача сигналов от концевых выключателей, датчиков уровня или кнопок из зон, где могут присутствовать взрывоопасные смеси газов или пыли.

Резюме: Если вам нужен надежный, компактный барьер для одного дискретного датчика с транзисторным выходом и поддержкой SIL2, HiD2071 — это стандарт индустрии для сложных систем управления.

Примечание: Перед установкой обязательно сверьтесь с Data Sheet конкретной ревизии устройства и схемой подключения вашей системы (Termination Board).
