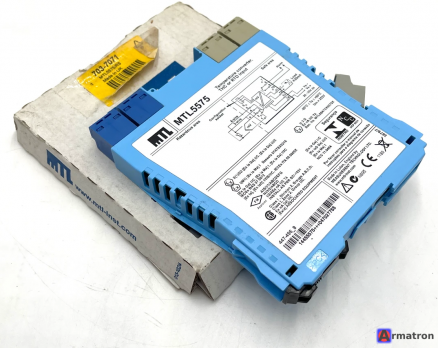

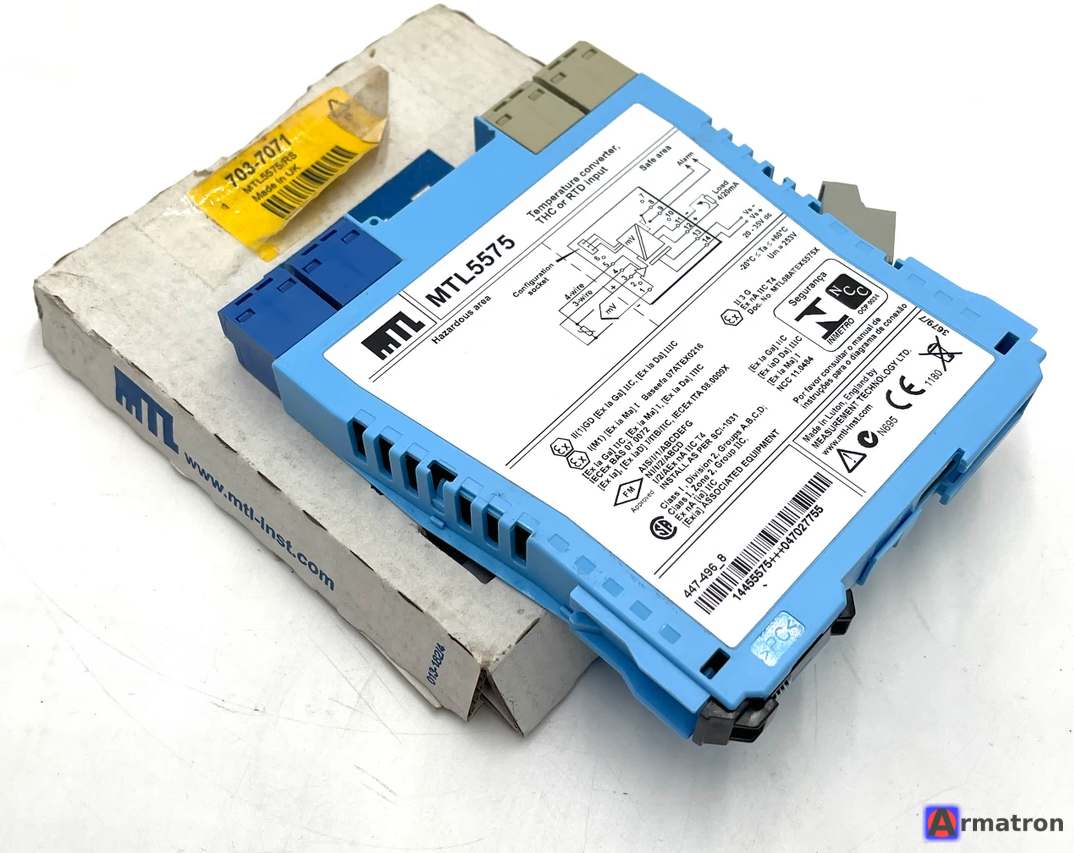

Одноканальный измерительный преобразователь MTL5575 Eaton

MTL5575 — это одноканальный измерительный преобразователь с гальванической развязкой, выпускаемый компанией Eaton (ранее MTL Instruments).

Этот модуль входит в серию MTL5500 и предназначен для приема сигналов от датчиков температуры (термопар или термосопротивлений), расположенных в опасной зоне, и их преобразования в стандартный токовый сигнал 4–20 мА для передачи в безопасную зону.

Основные характеристики MTL5575:

1. Тип входных сигналов:

   • Термосопротивления (RTD): 2-х, 3-х или 4-проводные (например, Pt100, Pt1000, Cu50, Cu100).
   • Термопары (TC): Типы J, K, T, E, R, S, B, N.
   • Милливольтовые сигналы (mV): От –100 до +100 мВ.
   • Потенциометры: От 0 до 10 кОм.

2. Выходной сигнал:

   • Аналоговый ток 4–20 мА.

3. Искробезопасность:

   • Прибор является барьером искрозащиты и позволяет подключать датчики, находящиеся в зонах 0, 1, 2 (для газов) и зонах 20, 21, 22 (для пыли).

4. Гальваническая развязка:

   • Обеспечивает полную изоляцию между входом, выходом и цепью питания, что защищает систему управления от помех и скачков напряжения.

5. Конфигурация:

   • Настройка модуля (выбор типа датчика, диапазона температур, единиц измерения и т.д.) осуществляется с помощью программного обеспечения на ПК через специальный адаптер (обычно PCL45USB).

6. Питание:

   • 20–35 В постоянного тока (VDC).
   • Питание подается через разъем на модуле или через специальную шину питания (Power Bus).

Преимущества:

• Высокая точность: Стабильное преобразование сигнала с минимальной погрешностью.
• Диагностика: Светодиодный индикатор на передней панели сообщает о состоянии устройства и возникновении ошибок (например, обрыв датчика).
• Компактность: Ширина модуля составляет всего 16 мм, что экономит место на DIN-рейке.
• Надежность: Предназначен для использования в суровых промышленных условиях (нефтегазовая отрасль, химия, энергетика).

Типичное применение:

Модуль MTL5575 используется, когда необходимо измерить температуру в резервуаре с горючим веществом (во взрывоопасной зоне) и передать точное значение на контроллер (ПЛК/РСУ) в операторную (безопасная зона).
