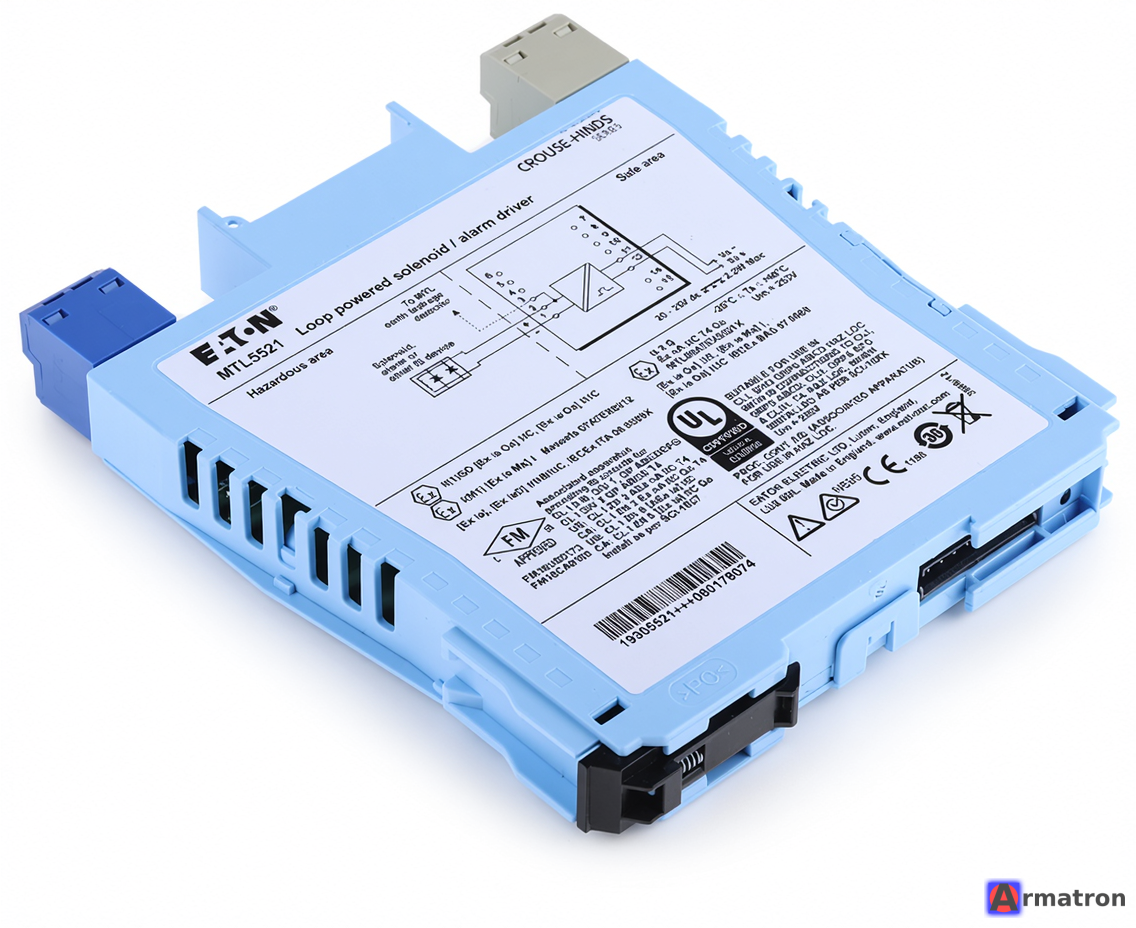

Одноканальный искробезопасный барьер MTL5521 Eaton

MTL5521 — это одноканальный искробезопасный барьер с гальванической развязкой производства компании Eaton (ранее MTL Instruments). Он предназначен для управления исполнительными устройствами (соленоидными клапанами, светодиодными индикаторами, звуковыми сигнализаторами), расположенными во взрывоопасной зоне.

Ниже приведен подробный обзор характеристик и особенностей этого устройства.

Основное назначение

Устройство передает сигнал из безопасной зоны для управления нагрузкой в опасной зоне (зоны 0, 1, 2 или уровни 1, 2). Прибор работает как «драйвер соленоида», обеспечивая подачу мощности, ограниченной до безопасного уровня, чтобы исключить возможность воспламенения взрывоопасной смеси.

Ключевые характеристики MTL5521

1. Количество каналов: 1.
2. Тип питания: Питание от контура (loop-powered). Это означает, что устройство питается непосредственно от управляющего сигнала (24 В пост. тока) и ему не требуется отдельный кабель питания.
3. Выходные параметры (взрывозащита):
   • Напряжение холостого хода (UoUo​): 25 В
   • Ток короткого замыкания (IoIo​): 147 мА
   • Максимальная мощность (PoPo​): 0.92 Вт
4. Минимальное выходное напряжение: Обеспечивает не менее 12 В при токе 48 мА (подходит для большинства стандартных соленоидов).
5. Гальваническая развязка: Обеспечивает полную изоляцию между входными и выходными цепями, что исключает необходимость в дорогостоящем высококачественном заземлении (в отличие от стабилитронных барьеров серии MTL7700).
6. Монтаж: Устанавливается на стандартную DIN-рейку 35 мм.

Преимущества серии MTL5500

• Компактность: Ширина корпуса всего 16 мм, что экономит место в шкафу автоматики.
• Надежность: Высокая степень защиты цепей и устойчивость к электромагнитным помехам.
• Сертификация: Имеет международные сертификаты ATEX, IECEx, а также сертификаты ТР ТС (для использования в России и странах ЕАЭС).
• Диагностика: На передней панели имеется светодиодный индикатор состояния (включено/выключено).

Типовое применение

• Управление отсечными клапанами на трубопроводах.
• Включение световых табло «Выход» или сигнализаторов загазованности во взрывоопасных помещениях.
• Управление электропневматическими преобразователями.

Схема подключения (упрощенно)

1. Безопасная зона (вход): Клеммы 1 и 2 подключаются к выходу контроллера (ПЛК) или реле.
2. Опасная зона (выход): Клеммы 5 и 6 подключаются к соленоиду или другому устройству в поле.

Сравнение с MTL5523

Часто MTL5521 сравнивают с моделью MTL5523. Основное отличие:

• MTL5521: Питание от контура (проще монтаж, меньше проводов).
• MTL5523: Имеет отдельное питание и функцию контроля целостности линии (LFD — Line Fault Detection), которая позволяет обнаружить обрыв или короткое замыкание в проводах, идущих к клапану.

Резюме: MTL5521 — это надежное, простое в установке решение по принципу «поставил и забыл» для базовых задач управления соленоидами во взрывоопасных зонах, где не требуется расширенная диагностика обрыва линии.
