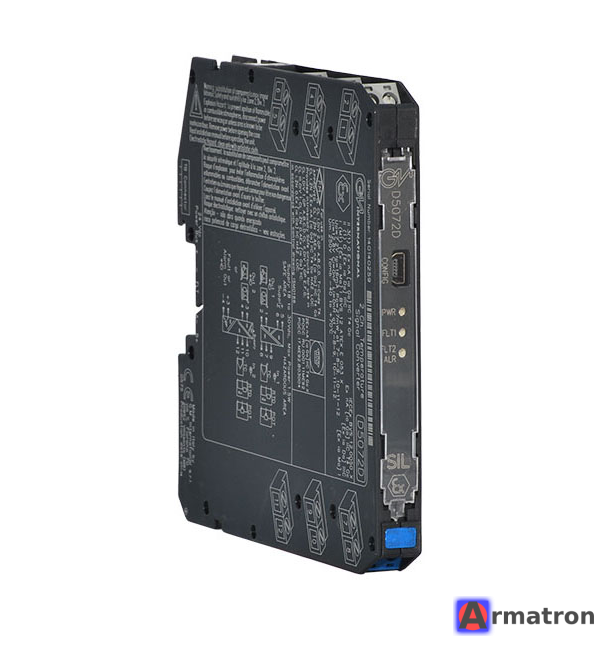

Одноканальный искробезопасный барьер D5072D GM International

Модель D5072D от компании GM International — это универсальный температурный преобразователь и гальванический изолятор с искробезопасными цепями.

Важное уточнение по поводу количества каналов:
Хотя вы указали в запросе «одноканальный», суффикс «D» в маркировке D5072D у GM International обычно означает Double (Двухканальный).

• D5072S — Одноканальный (Single).
• D5072D — Двухканальный (Double).

Однако, модуль D5072D часто используется в режиме разветвителя сигнала (Signal Splitter): он берет 1 входной сигнал от датчика и выдает 2 дублированных выходных сигнала (например, один для РСУ/DCS, другой для системы ПАЗ/ESD). В этом контексте его часто называют «одноканальным с дублированием».

Ниже приведены основные характеристики и описание устройства:

Основное назначение

Модуль предназначен для преобразования слаботочных сигналов от датчиков температуры (термопары, термосопротивления), а также сигналов мВ и потенциометров, находящихся в опасной зоне (Ex-зона), в стандартные токовые или потенциальные сигналы (4-20 мА, 1-5 В и т.д.) для передачи в безопасную зону.

Основные технические характеристики D5072D

1. Входные сигналы (из опасной зоны):

   • Термопары (TC): Типы A1, A2, A3, B, E, J, K, L, N, R, S, T, U.
   • Термосопротивления (RTD): Pt100, Pt50, Ni100, Cu100, Cu53 и др. (2-х, 3-х, 4-х проводные схемы).
   • Потенциометры.
   • Милливольтовые сигналы (mV).

2. Выходные сигналы (в безопасную зону):

   • Полностью конфигурируемые: 0/4-20 мА (активный или пассивный), 0/1-5 В, 0/2-10 В.
   • В модели D5072D есть два независимых выхода.

3. Изоляция:

   • Полная гальваническая развязка трех портов (Вход / Выход / Питание).
   • Напряжение изоляции до 1.5 кВ (или 2.5 кВ в зависимости от теста).

4. Безопасность и сертификация:

   • Искробезопасность (Ex ia): Предназначен для подключения к датчикам в Зоне 0, 1, 2.
   • SIL (Safety Integrity Level): Соответствует уровню полноты безопасности SIL 2 (по IEC 61508:2010) для каждого канала, или SIL 3 при дублированной конфигурации.

5. Питание:

   • 24 В постоянного тока (nom), рабочий диапазон обычно 18–30 В DC.

6. Конфигурация:

   • Программируется с помощью ПК через адаптер (PPC5092) и бесплатное ПО (SWC5090). Это позволяет гибко настраивать тип датчика, диапазоны и поведение при ошибках (Burnout).

Особенности применения

• Холодный спай: Встроенная компенсация холодного спая для термопар.
• Линеаризация: Высокая точность линеаризации сигналов.
• Монтаж: Устанавливается на стандартную DIN-рейку в безопасной зоне.

Резюме

Если у вас на руках именно модель D5072D, то это двухканальный прибор, который вы можете использовать либо для подключения двух разных датчиков, либо для подключения одного датчика и дублирования его сигнала на две разные системы управления.
