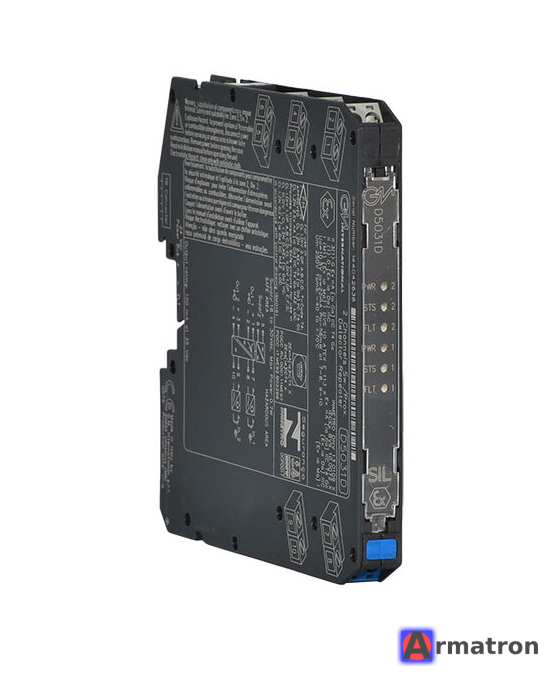

Одноканальный искробезопасный барьер D5031D GM International

GM International D5031D — это модуль искрозащиты (барьер с гальванической развязкой), предназначенный для передачи сигналов от переключателей или датчиков приближения из взрывоопасной зоны в безопасную.

Важное уточнение по маркировке:
В номенклатуре GM International:

• D5031S — это одноканальный (Single) барьер.
• D5031D — это двухканальный (Double) барьер.

Если у вас именно модель с маркировкой D5031D, то это двухканальное устройство. Однако его можно использовать и как одноканальное, просто не задействуя второй канал, или для дублирования сигнала.

Ниже приведены подробные характеристики для серии D5031 (включая модель D):

Основное назначение

Модуль считывает состояние бесконтактного датчика (NAMUR) или «сухого» контакта, расположенного во взрывоопасной зоне, и переключает выходное реле в безопасной зоне. Используется в системах аварийного отключения (ESD), пожарной и газовой безопасности (F&G) и автоматизации.

Технические характеристики (для D5031D)

• Тип устройства: Повторитель состояния переключателя/датчика приближения с гальванической развязкой.
• Количество каналов: 2 независимых канала (для модели D5031D).
• Вход (Взрывоопасная зона):
  • Датчики приближения (Proximity sensors) стандарта EN60947-5-6 (NAMUR).
  • Механические контакты («сухой контакт»).
  • Поддержка обнаружения неисправности линии (LFD): обрыв и короткое замыкание.
• Выход (Безопасная зона):
  • 2 реле (SPDT — один перекидной контакт на канал).
  • Коммутационная способность: 2 А, 250 В переменного тока (AC) или постоянного тока (DC) при резистивной нагрузке.
• Питание: 24 В постоянного тока (диапазон обычно 18–30 В DC).
• Изоляция: Трехсторонняя гальваническая развязка (Вход / Выход / Питание) до 2500 В.

Ключевые особенности

1. Функциональная безопасность (SIL): Сертифицирован по стандартам IEC 61508.
   • SIL 3 (для одноканального использования D5031S).
   • SIL 2 (для двухканального использования D5031D).
2. Конфигурация: Настройка осуществляется с помощью DIP-переключателей на боковой панели. Можно выбрать:
   • Режим работы (Прямой / Обратный).
   • Включение/отключение контроля линии (LFD).
3. Светодиодная индикация (LED):
   • Питание (зеленый).
   • Состояние выхода (желтый).
   • Неисправность линии (красный).
4. Монтаж: Стандартная DIN-рейка 35 мм (может устанавливаться на плату Power Bus).
5. Температурный диапазон: От -40°C до +70°C.

Сертификация

• Взрывозащита: ATEX, IECEx, UL, FM.
• Российские сертификаты: ТР ТС (EAC Ex) — разрешен для применения на территории РФ и ЕАЭС.
• Зоны установки: Может быть установлен в Зоне 2 (Safe Area / Zone 2), подключается к датчикам в Зонах 0, 1, 2.

Схема подключения (упрощенная)

• Клеммы 1-4 (или 2-5): Подключение датчиков из опасной зоны.
• Клеммы 9-16: Выходные контакты реле в безопасную зону.
• Питание: Подводится к отдельным клеммам или через шину Power Bus.

Если вам нужна помощь с расшифровкой конкретной схемы подключения или настройкой DIP-переключателей, уточните задачу.
