Одноканальный искробезопасный барьер D5011S GM International

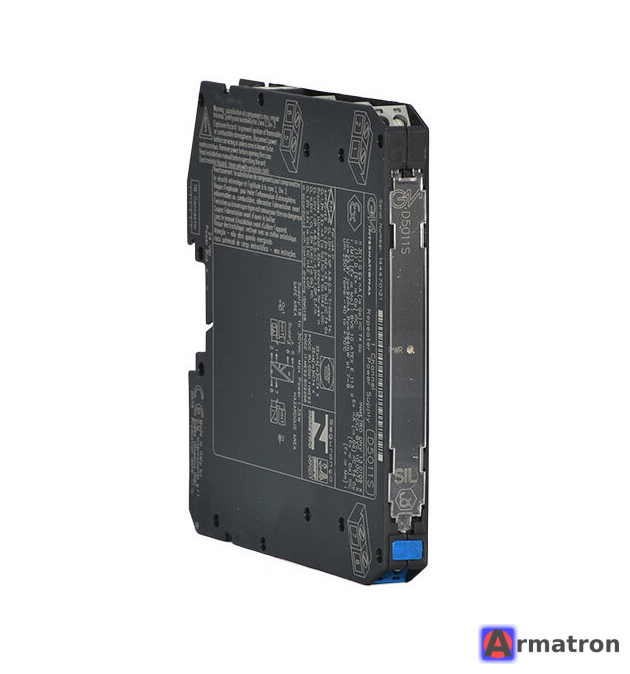

D5011S производства компании GM International — это одноканальный искробезопасный барьер с гальванической развязкой (изолятор), предназначенный для использования в системах промышленной безопасности.

Хотя модель D5014S встречается в каталогах чаще как стандартный повторитель источника питания, модель D5011S (и её вариации) относится к серии D5000 — линейке высоконадежных изоляторов для приложений с высокими требованиями к безопасности (SIL 3).

Ниже приведено подробное описание характеристик и функционала, типичного для этого типа устройств серии D5000.

Основное назначение

Устройство работает как повторитель источника питания (Repeater Power Supply). Оно обеспечивает питание для двухпроводных датчиков (трансмиттеров) 4-20 мА, расположенных в опасной зоне, и передает (повторяет) этот сигнал в безопасную зону с полной гальванической развязкой.

Ключевые характеристики

1. Тип сигнала:

   • Вход (из опасной зоны): Аналоговый сигнал 4–20 мА. Поддерживает протокол HART (пропускает цифровой сигнал поверх токовой петли, что позволяет настраивать полевые приборы из безопасной зоны).
   • Выход (в безопасную зону): Активный или пассивный сигнал 4–20 мА (повторяет входной ток).

2. Искробезопасность (Ex):

   • Предназначен для подключения оборудования, находящегося в Зоне 0, 1 или 2 (газ или пыль).
   • Само устройство обычно устанавливается в безопасной зоне или в Зоне 2 (при наличии соответствующего корпуса/сертификата).
   • Обеспечивает гальваническую развязку между входом, выходом и питанием.

3. Уровень полноты безопасности (SIL):

   • Устройства серии D5000, как правило, сертифицированы по стандарту IEC 61508 для использования в системах SIL 3 (Safety Integrity Level 3) для приложений с высокими рисками.

4. Питание:

   • Обычно 24 В постоянного тока (VDC).

5. Изоляция:

   • Трехсторонняя гальваническая изоляция (Вход / Выход / Питание), обычно до 2.5 кВ. Это защищает систему управления (РCУ/ПАЗ) от скачков напряжения и замыканий в поле.

Особенности конструкции

• Корпус: Тонкий корпус для монтажа на DIN-рейку (обычно ширина 12.5 мм или 22.5 мм), что экономит место в шкафу.
• Монтаж: Может устанавливаться как на стандартную DIN-рейку, так и на специальные объединительные платы (Power Bus) для упрощения разводки питания.
• Конфигурация: Многие модули этой серии являются «умными» и могут конфигурироваться через ПК или DIP-переключатели, однако простые повторители часто не требуют сложной настройки (Plug & Play).

Применение

• Нефтегазовая промышленность (добыча, переработка).
• Химические производства.
• Системы противоаварийной защиты (ПАЗ / ESD).
• Подключение интеллектуальных датчиков (давления, температуры, расхода) с поддержкой HART к системам РСУ (DCS) или ПЛК (PLC).

Технические параметры (ориентировочные для серии D5000 Single Channel):

• Напряжение питания: 24 В DC (номинальное).
• Потребляемый ток: Около 30–40 мА (зависит от нагрузки).
• Точность: Высокая точность передачи сигнала (обычно погрешность < 0.1%).
• Температурный диапазон: От -40°C до +60/70°C.
• Сертификация: ATEX, IECEx, ТР ТС (EAC Ex) — важно проверять наличие актуального российского сертификата на корпусе.

Важное примечание: Если вы планируете замену или закупку, обратите внимание, что наиболее распространенной современной моделью с аналогичным функционалом является D5014S. Рекомендуется сверить точный заказной код (Order Code) и версию прошивки с официальным "Datasheet" на сайте GM International или на шильдике прибора, так как буква "S" означает один канал (Single), но могут быть варианты "D" (Double - двухканальный).
