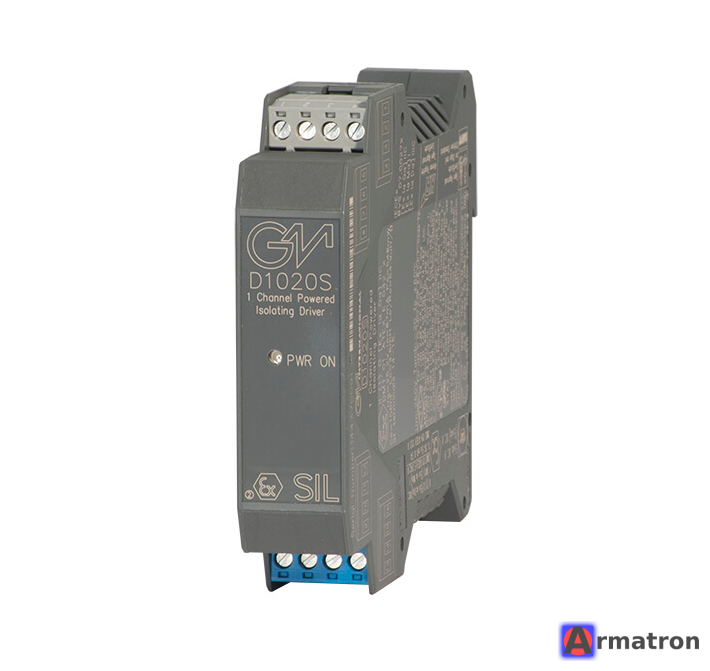

Одноканальный драйвер D1020S GM International

GM International D1020S — это одноканальный искробезопасный изолятор (барьер искрозащиты) с цифровым выходом, предназначенный для управления нагрузками во взрывоопасных зонах.

Он часто используется для управления соленоидными клапанами, светодиодами или звуковыми оповещателями, находящимися в опасной зоне, по сигналу из безопасной зоны (например, от ПЛК или РСУ).

Вот основные характеристики и особенности модели D1020S:

Основные функции

1. Назначение: Драйвер соленоида / цифровой выход. Преобразует управляющий сигнал 24 В пост. тока из безопасной зоны в искробезопасный сигнал для опасной зоны.
2. Количество каналов: 1 канал (буква «S» в названии означает Single).
3. Гальваническая развязка: Обеспечивает полную изоляцию между входом, выходом и источником питания (трехсторонняя развязка).
4. Уровень безопасности (SIL): Сертифицирован по стандарту IEC 61508 для использования в системах безопасности до SIL 3 (для нормально обесточенных нагрузок) и SIL 2 (для нормально запитанных).

Технические особенности

• Диагностика линии (LFD): Устройство способно определять обрыв линии (Open Circuit) и короткое замыкание (Short Circuit) в цепи полевого устройства. Статус ошибки обычно передается на сторону управления (например, через изменение импеданса входа или специальный выход ошибки).
• Питание: Обычно 24 В постоянного тока (20–30 В).
• Выходные характеристики: Обеспечивает определенную кривую ток/напряжение (I/V), подходящую для большинства стандартных искробезопасных соленоидов.
• Конфигурация: Режимы работы и диагностика часто настраиваются с помощью DIP-переключателей на корпусе.
• Монтаж: Устанавливается на стандартную DIN-рейку (35 мм).

Области применения

• Нефтегазовая промышленность.
• Химические и нефтехимические производства.
• Управление клапанами аварийного отсечения (ESD).
• Системы пожаротушения и газообнаружения во взрывоопасных зонах.

Сертификация

D1020S имеет широкий спектр международных сертификатов для использования во взрывоопасных зонах (Ex i):

• ATEX
• IECEx
• TR CU (EAC Ex) — для стран ЕАЭС (Россия, Казахстан и др.).
• UL / FM (для Северной Америки).
• DNV / KR (Морской регистр).

Схема подключения (упрощенно)

• Safe Area (Безопасная зона): Сюда подключается питание 24В и сигнальные провода от контроллера.
• Hazardous Area (Опасная зона): Сюда подключаются провода, идущие к соленоиду или другому исполнительному устройству.

Примечание: При проектировании или замене оборудования обязательно сверяйтесь с полной технической документацией (Datasheet) и руководством по безопасности (Safety Manual) от производителя, так как существуют разные подверсии с различными выходными токами.
