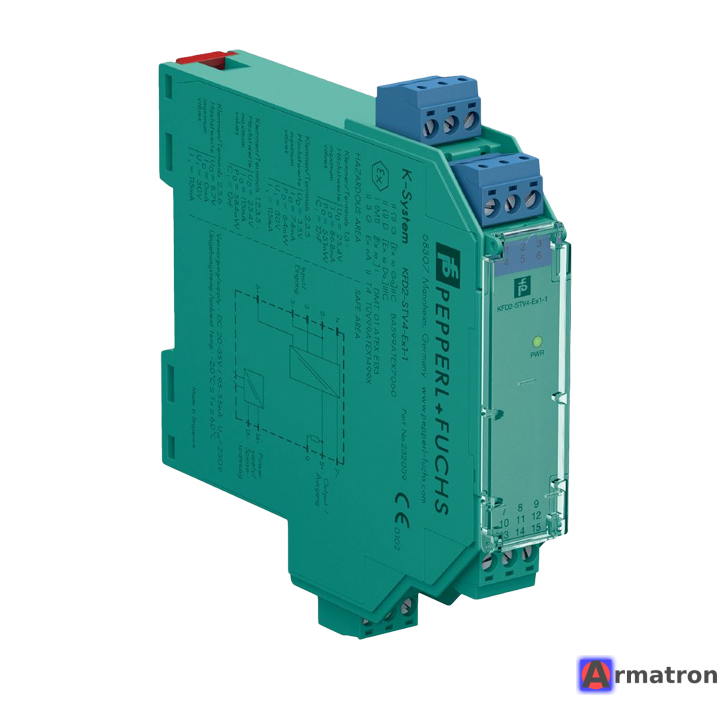

Одноканальный барьер искрозащиты с гальванической развязкой KFD2-STV4-EX1-1 Pepperl+Fuchs

KFD2-STV4-Ex1-1 — это одноканальный искрозащитный барьер из популярной линейки K-System компании Pepperl+Fuchs.

Этот прибор предназначен для передачи сигналов напряжения из взрывоопасной зоны (Ex-зоны) в безопасную зону с обеспечением гальванической развязки.

Ниже приведен подробный обзор технических характеристик и особенностей этой модели.

Основное назначение

Барьер используется для работы с датчиками или источниками напряжения, расположенными во взрывоопасной среде. Он преобразует/передает входное напряжение (обычно 0–10 В) на выход в безопасную зону с коэффициентом передачи 1:1.

Технические характеристики

1. Каналы: 1 (одноканальный).
2. Питание: 20–35 В постоянного тока (DC). Питание может подаваться через клеммы или специальную шину Power Rail.
3. Вход (взрывоопасная зона):
   • Тип сигнала: напряжение.
   • Диапазон: 0 ... 10 В.
   • Входное сопротивление: около 100 кОм.
4. Выход (безопасная зона):
   • Тип сигнала: напряжение.
   • Диапазон: 0 ... 10 В.
   • Нагрузка: ≥ 1 кОм.
5. Гальваническая развязка:
   • между входом, выходом и цепями питания (трехсторонняя изоляция). Это исключает влияние блуждающих токов и контуров заземления на точность измерений.
6. Точность:
   • Погрешность передачи обычно составляет менее 0,1 % от всей шкалы.

Параметры искрозащиты (Ex-данные)

• Маркировка взрывозащиты: [Ex ia Ga] IIC, [Ex ia Da] IIIC.
• Соответствует международным стандартам ATEX, IECEx, а также имеет сертификаты ТР ТС (для РФ и СНГ).
• Устанавливается в безопасной зоне или в Зоне 2 (при наличии соответствующего корпуса).

Особенности модели KFD2-STV4-Ex1-1

• Линейность: Обеспечивает высокую линейность передачи сигнала.
• Корпус: Компактный корпус шириной 20 мм для монтажа на DIN-рейку (35 мм).
• Индикация: На передней панели имеется зеленый светодиод, сигнализирующий о наличии питания.
• Съемные клеммы: Упрощают монтаж и замену модуля (с кодировкой для предотвращения неправильного подключения).

Типовое применение

• Передача сигналов от потенциометрических датчиков положения.
• Работа с датчиками давления или температуры с выходом по напряжению 0–10 В.
• Связь между контроллером (ПЛК) в безопасной зоне и исполнительным устройством (например, позиционером клапана с управлением 0–10 В) в опасной зоне (хотя для выходов чаще используются другие серии, эта модель работает на вход сигнала в систему управления).

Отличие от серии STC

Важно не путать:

• KFD2-STC... — это барьеры для токовых сигналов (4–20 мА), самые распространенные.
• KFD2-STV... — это барьеры именно для напряжения (Voltage).
