Одноканальный барьер искрозащиты MTL4511 Eaton

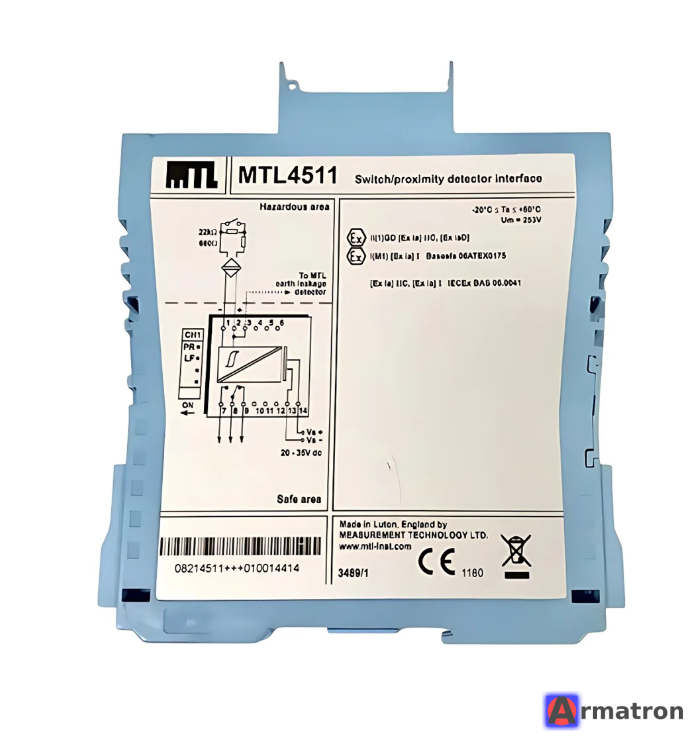

MTL4511 — это одноканальный искрозащитный барьер (коммутирующий усилитель) с релейным выходом, производимый компанией Eaton (ранее MTL Instruments). Он входит в популярную серию MTL4500, предназначенную для установки на системные платы (бэкплейны).

Ниже приведен подробный обзор характеристик, функций и областей применения этого устройства.

Основное назначение

MTL4511 предназначен для передачи дискретных сигналов от датчиков, расположенных во взрывоопасной зоне, в безопасную зону. Он обеспечивает гальваническую развязку и ограничивает энергию, поступающую в опасную зону, предотвращая возможное возгорание.

Ключевые характеристики

• Количество каналов: 1 (одноканальный).
• Тип входа (из опасной зоны):
  • Бесконтактные датчики стандарта NAMUR (IEC 60947-5-6).
  • «Сухие» контакты (выключатели).
• Тип выхода (в безопасную зону): релейный (перекидной контакт или замыкающий, в зависимости от конфигурации).
• Напряжение питания: 20–35 В постоянного тока (через разъем системной платы).
• Гальваническая развязка: между входом, выходом и цепью питания.

Основные функции и возможности

1. LFD (Line Fault Detection) — обнаружение неисправности линии: Устройство может отслеживать короткое замыкание или обрыв проводов в линии связи с датчиком. При обнаружении неисправности срабатывает индикация.
2. Выбор фазы (Phase Reversal): С помощью переключателей на корпусе можно инвертировать выходной сигнал (выбрать, будет ли реле замкнуто или разомкнуто при срабатывании датчика).
3. Светодиодная индикация:
   • Желтый: состояние выхода (включено/выключено).
   • Красный: индикация неисправности линии (LFD).
   • Зеленый: наличие питания.
4. Компактность: ширина модуля составляет всего 16 мм, что позволяет плотно размещать оборудование в шкафу.

Технические параметры (типовые)

• Потребляемый ток: около 25 мА при 24 В.
• Параметры реле: обычно до 2 А при 250 В перем. тока или 2 А при 40 В пост. тока. тока.
• Рабочая температура: от -20 до +60 °C.
• Маркировка взрывозащиты: [Ex ia Ga] IIC, [Ex ia Da] IIIC (обеспечивает высочайший уровень безопасности для зон 0, 1, 2).

Монтаж

Модули серии MTL4500 (включая 4511) устанавливаются на специальные системные платы (MTL4500 Backplanes). Это упрощает монтаж, так как питание и сигналы безопасной зоны подключаются к плате, а сам барьер просто «вставляется» в разъем. Это также облегчает замену модуля без отсоединения проводов.

Применение

• Системы противоаварийной защиты (ПАЗ).
• Системы распределенного управления (РСУ/DCS).
• Контроль уровня, положения клапанов, концевые выключатели во взрывоопасных зонах на предприятиях нефтегазовой, химической и фармацевтической промышленности.

Отличие от MTL4514

Часто MTL4511 сравнивают с моделью MTL4514. Основное отличие заключается в том, что MTL4514 имеет дополнительное реле для вывода сигнала о неисправности линии (LFD) на отдельный контакт, в то время как у 4511 индикация LFD чаще всего визуальная или передается через логику основного выхода.

Преимущества:

• Высокая надежность (MTL — один из мировых лидеров в области искрозащиты).
• Простота диагностики.
• Длительный срок службы.
