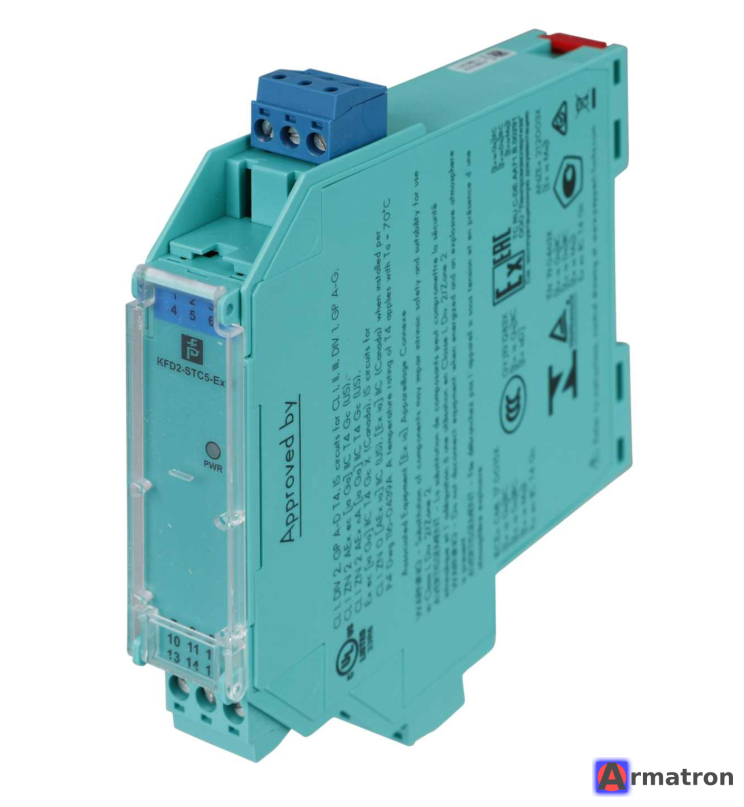

Одноканальный барьер искрозащиты KFD2-STC5-Ex1 Pepperl+Fuchs

KFD2-STC5-Ex1 — это одноканальный искробезопасный изолирующий барьер (активный барьер) производства компании Pepperl+Fuchs.

Он предназначен для питания 2-проводных и 3-проводных измерительных преобразователей (датчиков), расположенных во взрывоопасной зоне, и передачи аналогового сигнала 4–20 мА в безопасную зону.

Основные характеристики и функции:

1. Назначение: Обеспечивает искробезопасные цепи для работы с оборудованием во взрывоопасных зонах (Ex-зонах).
2. Тип входного сигнала: 4–20 мА (поддержка протокола HART). Устройство позволяет передавать цифровые сигналы HART в обоих направлениях.
3. Питание: 19–30 В постоянного тока (DC). Может запитываться через клеммы или через специальную шину Power Rail.
4. Количество каналов: 1 канал.
5. Гальваническая развязка: Обеспечивает полную изоляцию между входом, выходом и цепью питания.
6. SIL уровень: Соответствует уровню полноты безопасности SIL 2 (согласно IEC/EN 61508).
7. Корпус: Узкий корпус серии К (12,5 мм), что экономит место на DIN-рейке.

Подключение (типовое):

• Вход (Взрывоопасная зона):
  • Клеммы 1(+), 3(-) для 2-проводных датчиков.
  • Клеммы 1, 2, 3 для 3-проводных датчиков.
• Выход (Безопасная зона):
  • Клеммы 7, 8, 9. Выдает активный или пассивный сигнал 4–20 мА на контроллер (ПЛК).
• Питание:
  • Клеммы 11(+), 12(-).

Преимущества KFD2-STC5-Ex1:

• Универсальность: Работает как с активными источниками тока, так и с пассивными датчиками.
• HART-прозрачность: Позволяет настраивать датчики удаленно через барьер.
• Надежность: Высокая степень защиты от помех и стабильность сигнала.
• Компактность: Один из самых тонких модулей в своем классе.

Области применения:

Используется в нефтегазовой, химической, фармацевтической и пищевой промышленности, где требуется подключение датчиков давления, температуры или расхода, находящихся в потенциально взрывоопасной среде.
