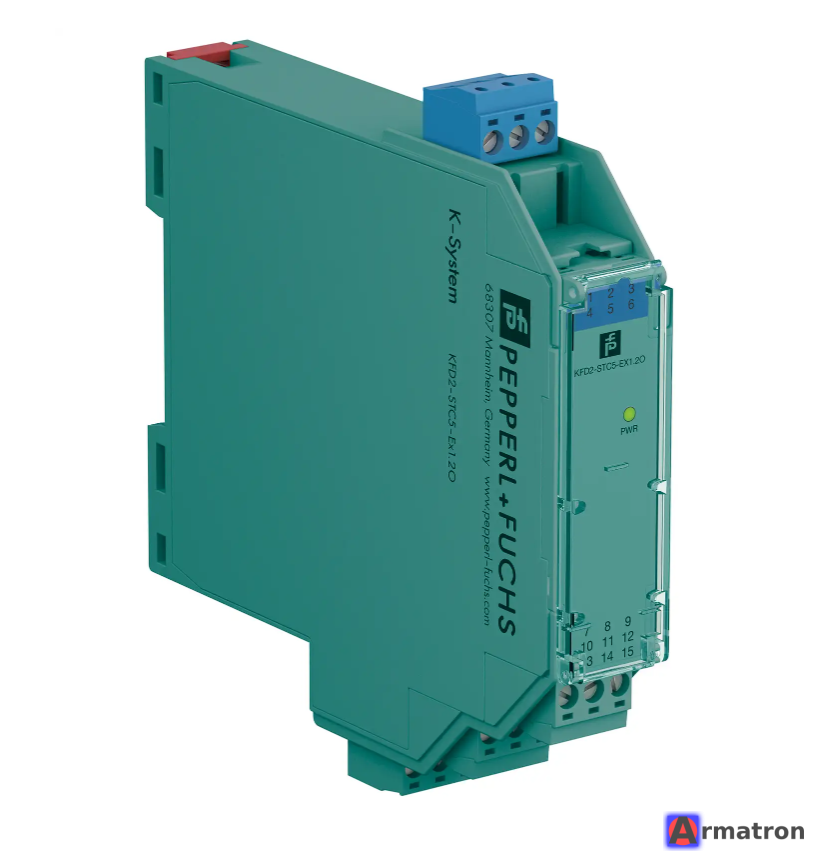

Одноканальный барьер искрозащиты KFD2-STC5-Ex1.2O Pepperl+Fuchs

KFD2-STC5-Ex1.20 — это одноканальный искробезопасный барьер с гальванической развязкой от компании Pepperl+Fuchs. Это одно из самых популярных устройств в линейке K-System, предназначенное для питания 2-проводных SMART-преобразователей (датчиков) и передачи аналогового сигнала из взрывоопасной зоны в безопасную.

Ниже приведен подробный обзор технических характеристик и особенностей этой модели.

Основное назначение

Устройство подает питание на датчик, находящийся во взрывоопасной зоне, и передает аналоговый сигнал 4–20 мА в безопасную зону (на контроллер, ПЛК). При этом оно обеспечивает искрозащиту цепи.

Ключевые характеристики

1. Тип входного сигнала: 4...20 мА (с поддержкой протокола HART).
2. Тип выходного сигнала: 4...20 мА.
3. Питание: 19...30 В постоянного тока (DC). Питание может подаваться через клеммы или специальную шину Power Rail.
4. Количество каналов: 1.
5. SIL уровень: Устройство сертифицировано для использования в системах функциональной безопасности до SIL 2 (IEC/EN 61508).
6. Поддержка SMART: Пропускает цифровой сигнал HART поверх аналогового в обоих направлениях.

Технические особенности

• Универсальный выход: Выход устройства может работать как в активном режиме (источник тока), так и в пассивном режиме (как токовая петля для внешнего питания).
• Гальваническая развязка: Обеспечивает разделение между входом, выходом и цепью питания.
• Корпус: Ширина корпуса составляет всего 20 мм, что экономит место на DIN-рейке.
• Клеммы: Съемные винтовые клеммы упрощают монтаж и обслуживание.

Маркировка взрывозащиты

Барьер соответствует международным стандартам (ATEX, IECEx и др.) и имеет маркировку вида:

• [Ex ia Ga] IIC (для газов)
• [Ex ia Da] IIIC (для пыли)
  Это означает, что устройство может подключаться к датчикам, установленным в самых опасных зонах (Зона 0, 1, 2).

Схема подключения (упрощенно)

• Вход (Опасная зона, клеммы 1, 3): Подключение 2-проводного датчика 4-20 мА.
• Выход (Безопасная зона, клеммы 7, 8 или 8, 9): Подключение к аналоговому входу контроллера (ПЛК).
• Питание (Клеммы 14, 15): 24 В DC.

Преимущества модели KFD2-STC5-Ex1.20

1. Надежность: Pepperl+Fuchs является мировым лидером в производстве барьеров искрозащиты.
2. Функциональность HART: Позволяет проводить удаленную настройку и диагностику датчиков через барьер.
3. Энергоэффективность: Низкое тепловыделение внутри шкафа управления.

Сравнение с аналогичными моделями

Часто путают с моделью KFD2-STC5-Ex1 (без индекса .20). Основное отличие версии .20 заключается в характеристиках выходных цепей и возможности работы с более высокими нагрузками или специфическими типами ПЛК, однако в большинстве современных проектов именно модификация .20 является стандартным и более универсальным решением.

Применение: Нефтегазовая отрасль, химическая промышленность, фармацевтика — везде, где используются датчики давления, уровня или температуры во взрывоопасных средах.
