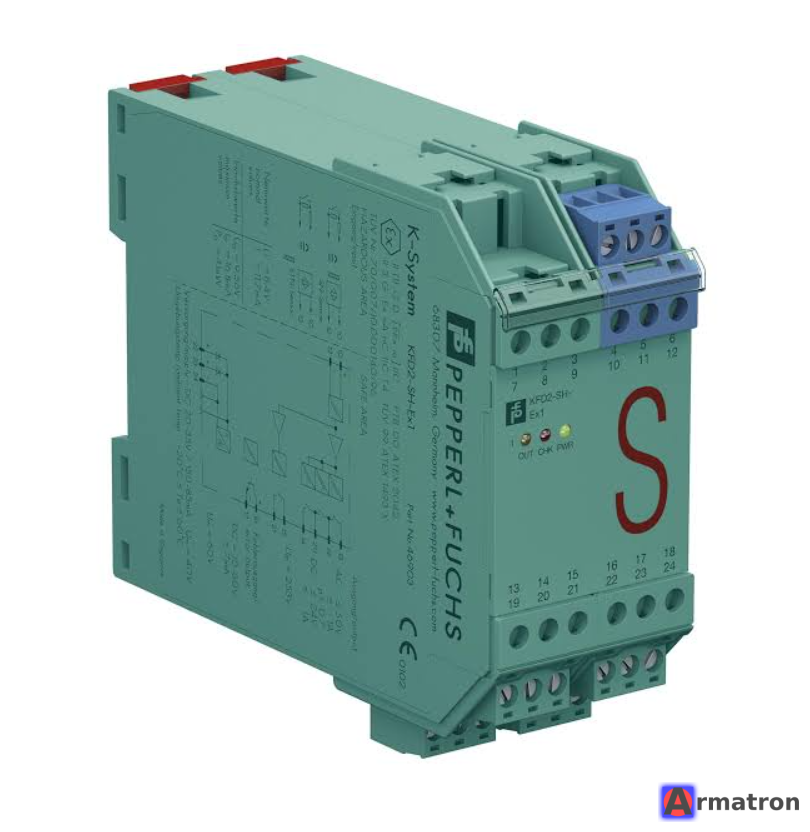

Одноканальный барьер искрозащиты KFD2-SH-Ex1 Pepperl+Fuchs

KFD2-SH-Ex1 — это высоконадежный одноканальный барьер искрозащиты (усилитель переключения) серии K-System от компании Pepperl+Fuchs.

Этот прибор предназначен для передачи дискретных сигналов из взрывоопасной зоны (Ex-зоны) в безопасную. Он обеспечивает гальваническую развязку между входными и выходными цепями, а также цепями питания.

Ниже приведен подробный обзор характеристик, функций и применения этого устройства.

Основные характеристики

1. Количество каналов: 1 канал.

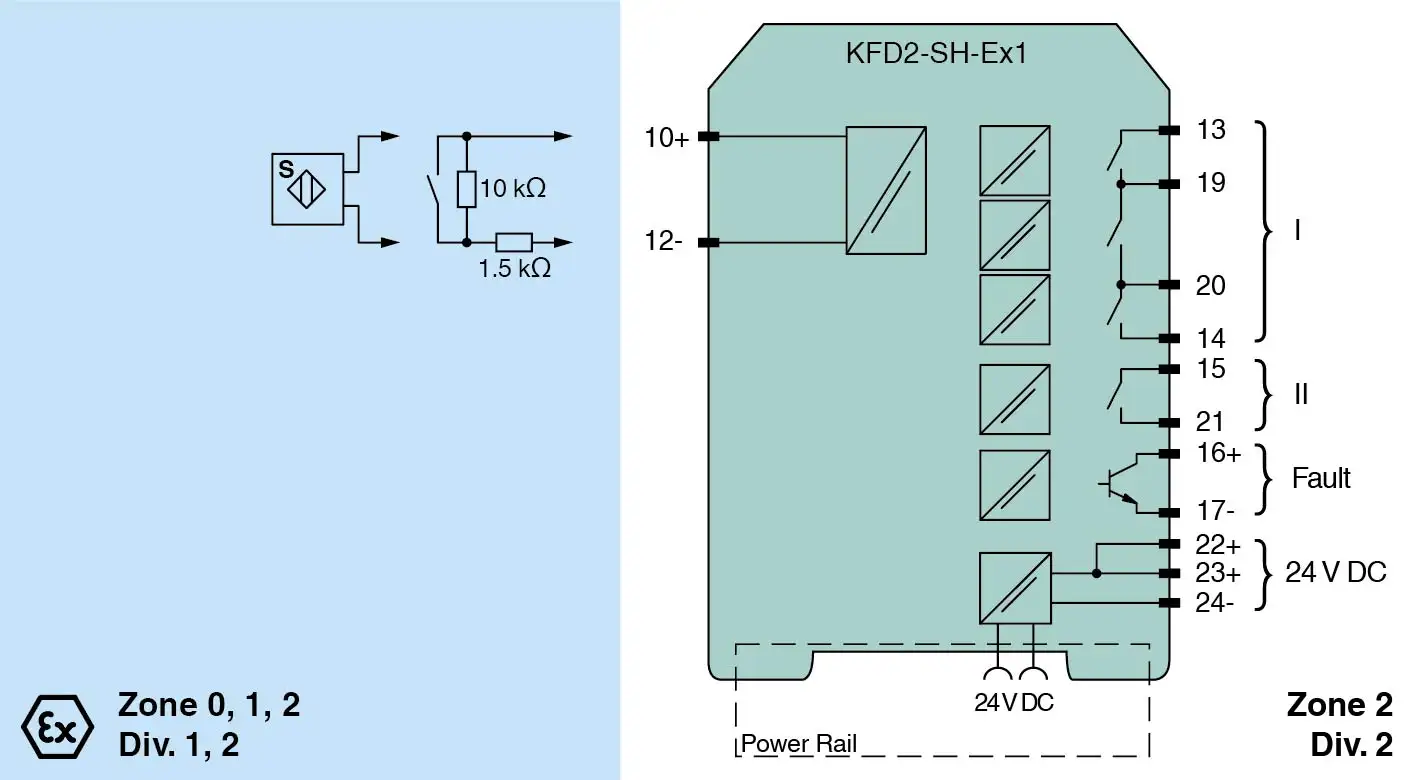

2. Тип входа: Искробезопасный (Intrinsic Safety). Подходит для подключения:
   • Датчиков стандарта NAMUR (DIN EN 60947-5-6).
   • Механических контактов («сухой контакт»).
3. Выход:
   • 1 релейный выход (перекидной контакт / SPDT).
   • 1 пассивный транзисторный выход (для индикации неисправностей/ошибок).
4. Питание: 20...30 В постоянного тока (DC). Возможно питание через шину Power Rail.
5. Уровень полноты безопасности (SIL): Сертифицирован до SIL 3 (согласно IEC 61508). Это одна из ключевых особенностей модели «SH», что делает её пригодной для систем аварийного отключения (ESD).

Ключевые функции

• Искробезопасность: Ограничивает энергию, поступающую во взрывоопасную зону, предотвращая возможность воспламенения.
• Контроль неисправности линии (LFD): Устройство отслеживает целостность цепи датчика. Оно способно обнаружить обрыв провода или короткое замыкание. При обнаружении ошибки срабатывает соответствующий индикатор и выход неисправности.
• Реверс действия: С помощью переключателей на передней панели можно инвертировать логику работы выхода (нормально открытый / нормально закрытый).
• Гальваническая развязка: Обеспечивает надежную изоляцию между входом, выходом и питанием.

Технические параметры (кратко)

• Ширина корпуса: 20 мм (монтаж на DIN-рейку 35 мм).
• Рабочая температура: -20 ... +60 °C.
• Светодиодная индикация:
  • Зеленый (PWR): Питание включено.
  • Желтый (OUT): Состояние выхода (реле).
  • Красный (ERR): Ошибка линии или внутренняя неисправность.

Области применения

Модель KFD2-SH-Ex1 используется в химической, нефтегазовой и фармацевтической промышленности, где требуется высокая степень надежности (SIL 3) для управления такими процессами, как:

• Контроль предельного уровня жидкости в резервуарах.
• Системы аварийной остановки оборудования.
• Мониторинг положения клапанов и задвижек во взрывоопасных зонах.

Преимущества серии K-System

• Модульность: Легко устанавливается и интегрируется.
• Надежность: Pepperl+Fuchs является мировым лидером в производстве барьеров искрозащиты.
• Удобство диагностики: Светодиоды позволяют быстро определить состояние системы без использования дополнительных приборов.

Отличие KFD2-SH-Ex1 от KFD2-SR2-Ex1.W

Часто возникает вопрос, чем эта модель отличается от стандартной KFD2-SR2-Ex1.W.
Главное отличие — SIL 3. Модель SH (Safety High) специально разработана для критически важных контуров безопасности, в то время как серия SR обычно соответствует уровню SIL 2 и применяется в стандартных задачах автоматизации.
