Одноканальный барьер искрозащиты KFD2-SCD-Ex1.LK Pepperl+Fuchs

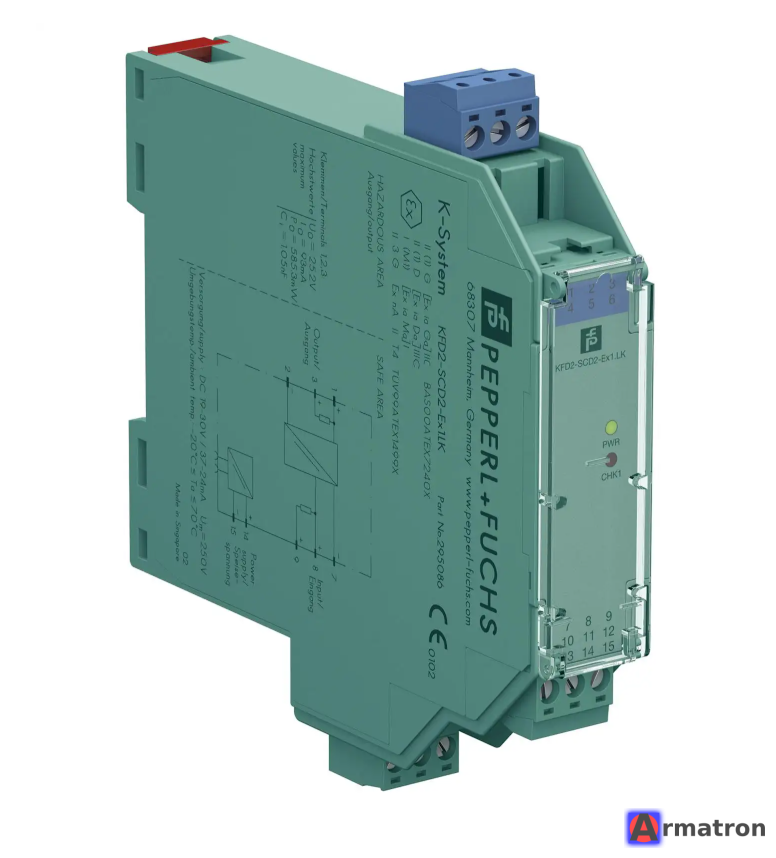

KFD2-SCD-Ex1.LK — это одноканальный изолированный барьер искрозащиты (аналоговый выход) серии K-System производства компании Pepperl+Fuchs.

Это устройство используется для передачи сигналов 4–20 мА из безопасной зоны в опасную (во взрывоопасную зону) для управления такими устройствами, как I/P-преобразователи, электропневматические позиционеры, приводы и индикаторы.

Основные характеристики и функции:

1. Тип устройства: Аналоговый выходной разделитель (SMART токовый выход).
2. Количество каналов: 1 канал.
3. Питание: 19–30 В постоянного тока (DC). Может питаться через клеммы или шину питания (Power Rail).
4. Вход (безопасная зона): сигнал 4–20 мА.
5. Выход (опасная зона): искробезопасный сигнал 4–20 мА. Максимальная нагрузка обычно составляет около 650 Ом при 20 мА.
6. Поддержка SMART/HART: барьер прозрачен для протокола HART, что позволяет передавать цифровые сигналы поверх аналогового тока в обоих направлениях.

Особенности модели с индексом ".LK" (Line Fault Detection):

Главная особенность этой модификации — наличие функции контроля неисправности линии (LFD):

• Устройство способно распознавать обрыв провода или короткое замыкание на стороне полевого устройства (в опасной зоне).
• При обнаружении неисправности барьер передает сигнал об ошибке обратно в систему управления (через изменение входного сопротивления или отдельный контакт, в зависимости от настроек и типа ПЛК) и отображает ее с помощью красного светодиода на передней панели.

Технические преимущества:

• Гальваническая развязка: Обеспечивает полную изоляцию между входом, выходом и цепями питания (трехсторонняя изоляция).
• Безопасность (SIL): Устройство сертифицировано для использования в системах функциональной безопасности до уровня SIL 2 (согласно IEC/EN 61508).
• Маркировка взрывозащиты: Обычно соответствует [Ex ia Ga] IIC или [Ex ia Da] IIIC, что позволяет устанавливать связанные электрооборудования для работы с датчиками/исполнительными механизмами в зонах 0, 1, 2, 20, 21, 22.
• Корпус: Компактный корпус шириной 20 мм для монтажа на DIN-рейку 35 мм.

Индикация на передней панели:

• Зеленый светодиод (PWR): Наличие питания.
• Красный светодиод (LF): Ошибка линии (Line Fault) — мигает при обрыве или коротком замыкании в цепи полевого устройства.

Применение:

Наиболее часто KFD2-SCD-Ex1.LK применяется в нефтегазовой, химической и фармацевтической промышленности для управления регулирующими клапанами, где требуется высокая надежность и контроль целостности линии связи.
