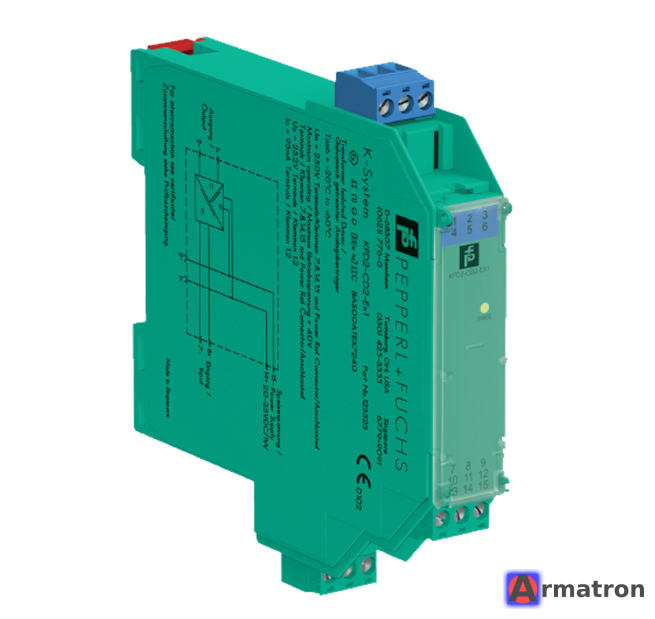

Одноканальный барьер искрозащиты KFD2-CD-Ex1.32 Pepperl+Fuchs

KFD2-CD-Ex1.32 — это одноканальный изолированный барьер искрозащиты из популярной серии K-System компании Pepperl+Fuchs.

Этот прибор используется для передачи аналогового сигнала (обычно 4–20 мА) из безопасной зоны в опасную (взрывоопасную зону) для управления такими устройствами, как позиционеры клапанов, преобразователи ток-давление (I/P), индикаторы и другие исполнительные механизмы.

Ниже приведен подробный обзор характеристик и особенностей этого модуля.

Основные технические характеристики

• Тип устройства: Выходной изолирующий повторитель (Current Driver).
• Количество каналов: 1.
• Питание: 19...30 В постоянного тока (DC). Может питаться через клеммы или шину питания (Power Rail).
• Вход (безопасная зона): Сигнал 4...20 мА.
• Выход (опасная зона): Сигнал 4...20 мА.
• Максимальная нагрузка: До 650 Ом (при 20 мА).
• Гальваническая развязка: Полная изоляция между входом, выходом и цепью питания.
• Поддержка HART-протокола: Да, прибор прозрачен для HART-сигналов, что позволяет проводить удаленную настройку и диагностику полевого оборудования.

Параметры искробезопасности (Ex-данные)

• Маркировка взрывозащиты: [Ex ia Ga] IIC, [Ex ia Da] IIIC.
• Зона установки: Прибор устанавливается в безопасной зоне или в Зоне 2 (при наличии соответствующего корпуса).
• Подключаемое оборудование: Позволяет подключать устройства, находящиеся в Зонах 0, 1, 2, 20, 21, 22.

Ключевые особенности и преимущества

1. Надежность: Линейка KFD2 считается эталоном промышленной надежности в нефтехимии и газовой отрасли.
2. Компактность: Ширина корпуса составляет всего 20 мм, что экономит место на DIN-рейке.
3. Светодиодная индикация: На передней панели есть зеленый светодиод (PWR), сигнализирующий о наличии питания.
4. SIL уровень: Соответствует уровню полноты безопасности SIL 2 (согласно IEC 61508).
5. Защита: Защита от обратной полярности и короткого замыкания.

Схема подключения (типовая)

• Клеммы 7(+), 8(-): Входной сигнал от контроллера (PLC/DCS) в безопасной зоне.
• Клеммы 1(+), 2(-): Выходной сигнал к устройству в опасной зоне (например, к электропневматическому позиционеру).
• Клеммы 14(+), 15(-): Питание устройства 24В DC.

Чем отличается версия ".32"?

В линейке KFD2-CD-Ex1 есть несколько модификаций (например, .32, .32.0, .32-L). Модификация .32 является стандартной версией драйвера тока с поддержкой HART. Он обеспечивает высокую точность передачи сигнала и стабильную работу с нагрузками до 650 Ом.

Применение

Чаще всего этот барьер можно встретить в системах управления технологическими процессами, где необходимо управлять регулирующим клапаном, находящимся во взрывоопасной среде, получая сигнал от стандартного промышленного контроллера.
