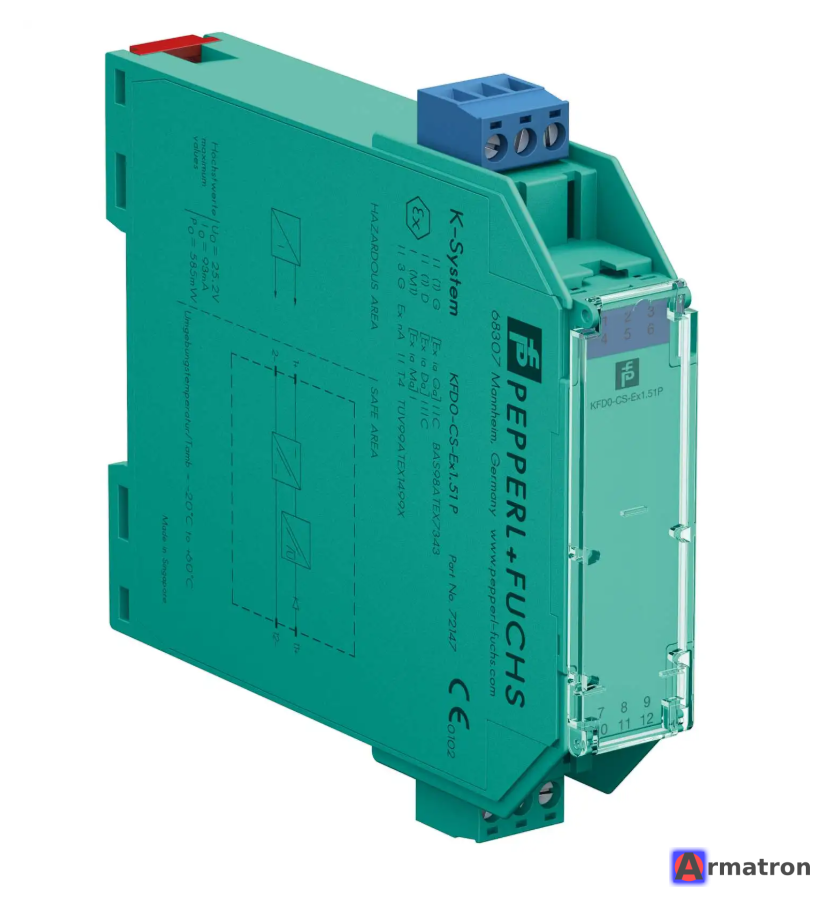

KFD0-CS-Ex1.51P — это одноканальный искрозащитный барьер (повторитель тока) из популярной линейки K-System компании Pepperl+Fuchs.
Этот прибор предназначен для передачи аналоговых сигналов (4–20 мА) из безопасной зоны во взрывоопасную или наоборот, обеспечивая при этом гальваническую развязку и ограничение энергии для искробезопасности цепей.
Основные характеристики и особенности
-
Пассивное питание (питание от контура):
-
Главная особенность серии
KFD0— отсутствие необходимости в отдельном источнике питания 24 В. Прибор питается непосредственно от входного токового контура (сигнала 4–20 мА). Это упрощает монтаж и экономит место в шкафу, так как не требуется шина питания.
-
Главная особенность серии
-
Назначение:
- Используется для управления I/P-преобразователями (электропневматическими позиционерами), датчиками или индикаторами, находящимися во взрывоопасной зоне.
- Поддерживает передачу протокола HART (двусторонняя цифровая связь поверх аналогового сигнала).
-
Исполнение и клеммы:
- Индекс «P» в конце названия означает наличие вставных клемм (пружинных зажимов). Они позволяют быстро подключать провода без использования отвертки, обеспечивают высокую виброустойчивость и надежный контакт.
-
Гальваническая развязка:
- Обеспечивает полную изоляцию между полевыми устройствами и системой управления (ПЛК), что защищает оборудование от контуров заземления и помех.
Технические параметры
- Количество каналов: 1.
- Тип сигнала: 4 ... 20 мА.
- Вход/выход: Аналоговый.
- Падение напряжения: Примерно 5 В при 20 мА (важно учитывать при расчете нагрузки в контуре).
- Маркировка взрывозащиты: [Ex ia Ga] IIC, [Ex ia Da] IIIC (подходит для зон 0, 1, 2 и зон с горючей пылью).
- Ширина корпуса: 12,5 мм (компактный корпус для DIN-рейки).
- Рабочая температура: от -20 до +60 °C.
Схема применения
- Безопасная зона: Контроллер (ПЛК) выдает сигнал 4–20 мА на барьер.
- Барьер (KFD0-CS-Ex1.51P): Ограничивает ток и напряжение до безопасных уровней, исключая искрообразование.
- Опасная зона: Искробезопасный позиционер клапана или другой исполнительный механизм получает сигнал.
Преимущества модели
- Экономия: Не нужен блок питания 24 В для самого искрозащитного барьера.
- Надежность: Компания Pepperl+Fuchs является мировым лидером в производстве искрозащитных барьеров.
- Удобство: Съемные клеммы Push-in значительно ускоряют пусконаладочные работы.
На что обратить внимание:
Поскольку барьер «забирает» часть напряжения из контура (около 5–6 В), необходимо убедиться, что выходного напряжения вашего контроллера достаточно для работы и барьера, и конечного полевого устройства с учетом сопротивления кабеля.
