Одноканальный барьер искрозащиты KFA6-SR2-Ex1.W Pepperl+Fuchs

Артикул: A-1752

Есть в наличии на складе Поставщика

Вес: 0 кг.

Цена без НДС:
21 115,00 руб.
Цена с НДС(22%):
25 760,30 руб.

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

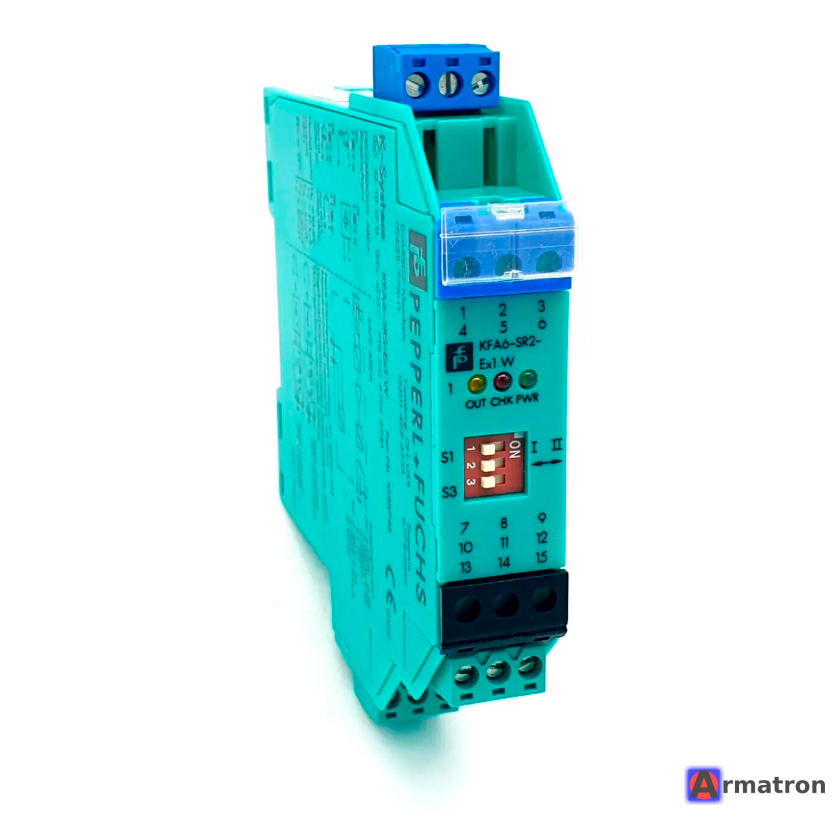

Pepperl+Fuchs KFA6-SR2-Ex1.W — это одноканальный искрозащитный барьер с релейным выходом, входящий в популярную линейку K-System. Он предназначен для передачи цифровых сигналов (состояния датчиков или контактов) из взрывоопасной зоны в безопасную.

Ниже приведен подробный обзор технических характеристик и особенностей этого устройства.

Основное назначение

Используется для подключения NAMUR-датчиков или сухих контактов, расположенных во взрывоопасной зоне, к контроллерам (ПЛК) или системам управления в безопасной зоне. Обеспечивает гальваническую развязку между входом, выходом и цепью питания.

Технические характеристики

Параметр	Значение
Количество каналов	1 канал
Напряжение питания	230 В переменного тока (AC), 45...65 Гц
Потребляемая мощность	≤ 1 Вт
Вход (искробезопасный)	Датчики NAMUR или механические контакты
Выход (релейный)	1 перекидной контакт (SPDT / Changeover)
Коммутационная способность	250 В AC / 2 А / cos φ > 0.7; 40 В DC / 2 А
Частота переключения	≤ 10 Гц
Контроль неисправности линии (LFD)	Обнаружение обрыва провода или короткого замыкания
Тип монтажа	DIN-рейка 35 мм
Рабочая температура	-20 ... +60 °C
Степень защиты	IP20

Особенности и функционал

Гальваническая изоляция: Полная 3-сторонняя развязка (вход / выход / питание).
Настройка режима работы: На передней панели под защитной крышкой расположены DIP-переключатели, которые позволяют:
- Инвертировать направление действия реле (нормально замкнуто / нормально разомкнуто).
- Включать или выключать контроль неисправности линии (LFD).
Светодиодная индикация:
- Зеленый (PWR): Питание включено.
- Желтый (OUT): Реле под напряжением (состояние выхода).
- Красный (ERR): Ошибка линии (обрыв или короткое замыкание в цепи датчика).
Безопасность (SIL): Устройство соответствует уровню полноты безопасности SIL 2 согласно IEC 61508.

Подключение (Типовая схема)

Вход (Взрывоопасная зона - Терминалы 1, 2, 3):
- Клеммы 1(+) и 3(-) — для подключения датчика NAMUR.
- Если используется механический контакт, для работы функции LFD необходимо установить резисторы параллельно и последовательно контакту.
Выход (Безопасная зона - Терминалы 7, 8, 9):
- Терминал 7 — нормально замкнутый (NC).
- Терминал 8 — общий (COM).
- Терминал 9 — нормально разомкнутый (NO).
Питание (Терминалы 14, 15):
- Подключение 230 В AC.

Маркировка взрывозащиты

Устройство имеет международные и российские сертификаты (ATEX, IECEx, ТР ТС 012):

[Ex ia Ga] IIC (или IIB/IIA) — обеспечивает искробезопасную цепь для оборудования в зонах 0, 1, 2.

Преимущества модели

Надежность: Pepperl+Fuchs является мировым лидером в производстве барьеров искрозащиты.
Простота: Питание 230В удобно для систем, где нет возможности использовать блоки питания 24В DC.
Универсальность: Подходит для большинства типов дискретных сигналов во взрывоопасных средах.

Внимание: При установке необходимо строго соблюдать проектные нормы искробезопасности, разделяя искробезопасные цепи (синие клеммы) и искроопасные цепи (черные/серые клеммы)
