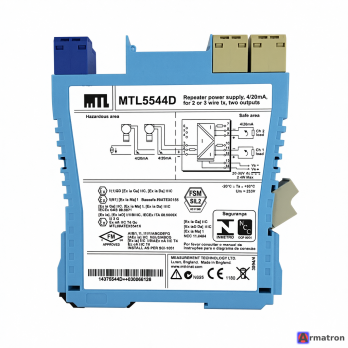

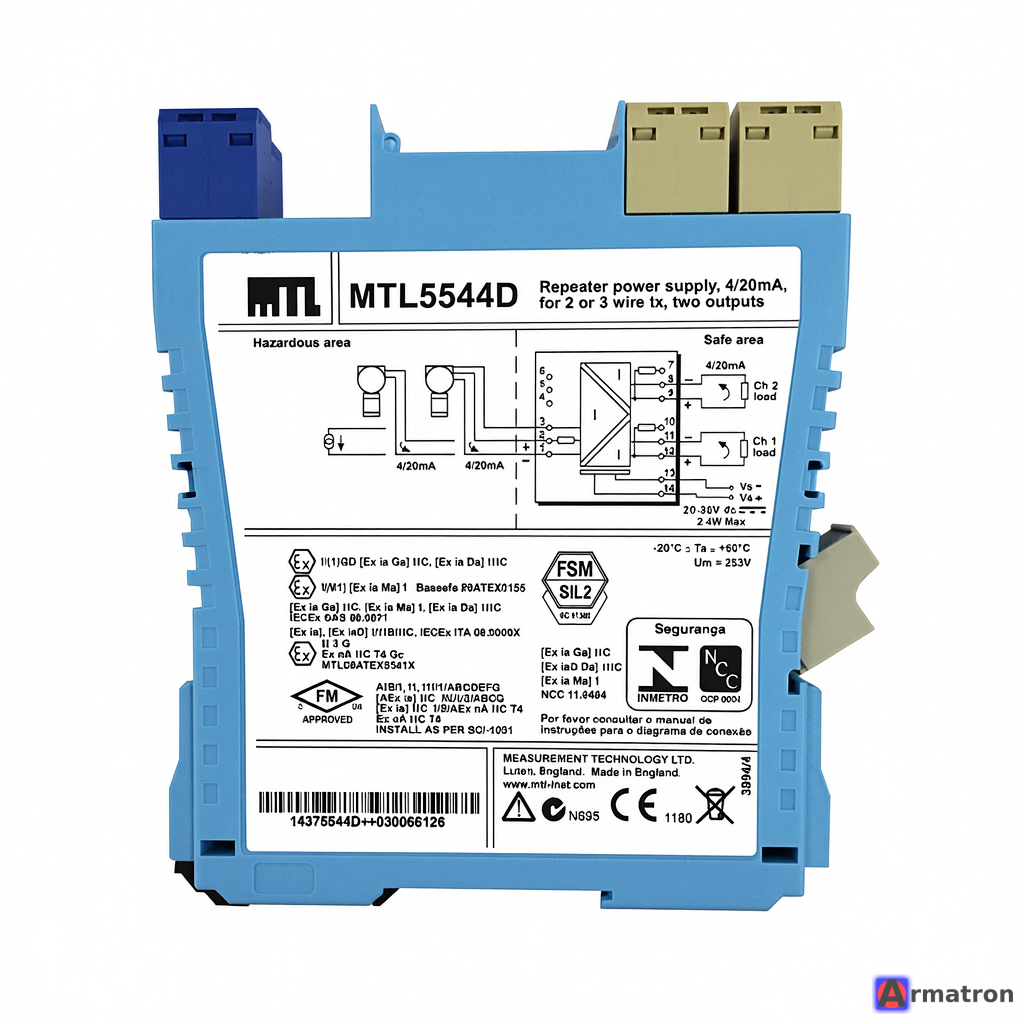

Одноканальный барьер искробезопасности MTL5544D Eaton

MTL5544D — это одноканальный искробезопасный барьер с гальванической развязкой из популярной серии MTL5500 производства компании Eaton (ранее MTL Instruments).

Основная особенность модели с индексом "D" заключается в том, что это разветвитель сигнала (signal splitter). Он принимает сигнал от одного датчика, находящегося во взрывоопасной зоне, и выдает два независимых и изолированных друг от друга сигнала 4–20 мА в безопасную зону.

Основные характеристики и назначение

1. Функция: Повторитель источника питания с гальванической развязкой. Обеспечивает питание 2-проводного передатчика (датчика) 4–20 мА, расположенного в опасной зоне, и передает соответствующий ток в две разные системы управления в безопасной зоне (например, одновременно на контроллер РСУ и на систему ПАЗ или регистратор).
2. Тип входного сигнала: 4–20 мА (активный или пассивный датчик).
3. Выходной сигнал: Два идентичных изолированных выхода 4–20 мА.
4. Поддержка HART: Устройство прозрачно для протокола HART, что позволяет проводить диагностику и настройку интеллектуальных датчиков через барьер (обычно по первому каналу).

Технические параметры

• Количество каналов: 1 вход / 2 выхода.
• Напряжение питания: 20–35 В постоянного тока (через разъем питания на DIN-рейке или через шину питания Power Bus).
• Напряжение на датчике: Минимум 16.5 В при токе 20 мА.
• Погрешность: Типичная < 20 мкА.
• Температурный дрейф: < 2 мкА / °C.
• Рабочая температура: от -20 до +60 °C.
• Гальваническая развязка: Между входом, выходами и цепями питания.

Взрывозащита

Барьер MTL5544D сертифицирован для работы с оборудованием, установленным в самых опасных зонах:

• Маркировка: [Ex ia Ga] IIC, [Ex ia Da] IIIC.
• Зоны установки датчика: Зона 0, 1, 2 (газ); Зона 20, 21, 22 (пыль).
• Установка самого барьера: Допускается установка в безопасной зоне или в зоне 2 (при наличии соответствующего защитного корпуса).

Преимущества серии MTL5500

• Компактность: Ширина модуля всего 16 мм, что экономит место в шкафу управления.
• Монтаж: Легко устанавливается на стандартную DIN-рейку.
• Надежность: Высокий показатель среднего времени наработки на отказ (MTBF).
• Диагностика: Светодиодная индикация питания на передней панели.

Схема подключения (типовая)

1. Опасная зона (Терминалы 1-2): Подключение 2-проводного датчика 4-20 мА.
2. Безопасная зона (Терминалы 8-9): Выход №1 (на контроллер).
3. Безопасная зона (Терминалы 11-12): Выход №2 (на второе устройство).
4. Питание (Терминалы 13-14): 24 В DC.

Резюме: MTL5544D — это идеальное решение, когда вам нужно передать данные от одного критически важного датчика из взрывоопасной зоны сразу в две независимые системы автоматизации, обеспечив при этом полную искробезопасность и гальваническую развязку.
